kit Ampli mini PAM 8610 stereo 2x15 watt CLASS D

Detail kit Ampli mini PAM 8610 stereo 2x15 watt CLASS D

kit Ampli mini PAM 8610 stereo 2x15 watt CLASS D

Modul audio amplifier class-D berkualitas tinggi berbasis chip PAM8610, vokal bening dengan artikulasi yang jelas, staging hidup dan halus. Latar belakang instrument yang transparant dengan stereo separation sangat kuat.

Spesifikasi teknik:
1. Power Output : 2x10 watt (8 ohm) dan 2 x 15 watt (4 ohm)
2. Tegangan kerja : 6-15 Volt (recommended 12VDC)
3. Frekwensi range : 20-15 Khz
4. Quescent current : 20 ma
5. Eff : 90%
6. Speaker Impedance : 4-8 ohm
7. Low noise, low distorsion
8. PCB Size : 30 mm (Panjang) x 25 mm (lebar)
9. Proteksi : over load, over temperature, anti pop up protection.

Cara Pasang Volume
Pake potensio stereo 50K, searah jarum jam kaki potensio no 1,2 dan 3,
kaki no.1 depan masuk sumber suara dari R (right)
kaki no.2 depan masuk ke in R kit pam
kaki no.3 depan sambung ke ground
untuk potensio belakang sama saja hanya untuk bagian L (left)
jika misalnya terbalik arah volumenya, tinggal tukar saja untuk kaki 1 dan kaki 3

*untuk produk kit tidak ada garansi, semua produk sudah di uji di pabrik,jadi langka jika ada kerusakan*
*** untuk ketersediaan stok barang harap confirmasi dulu***

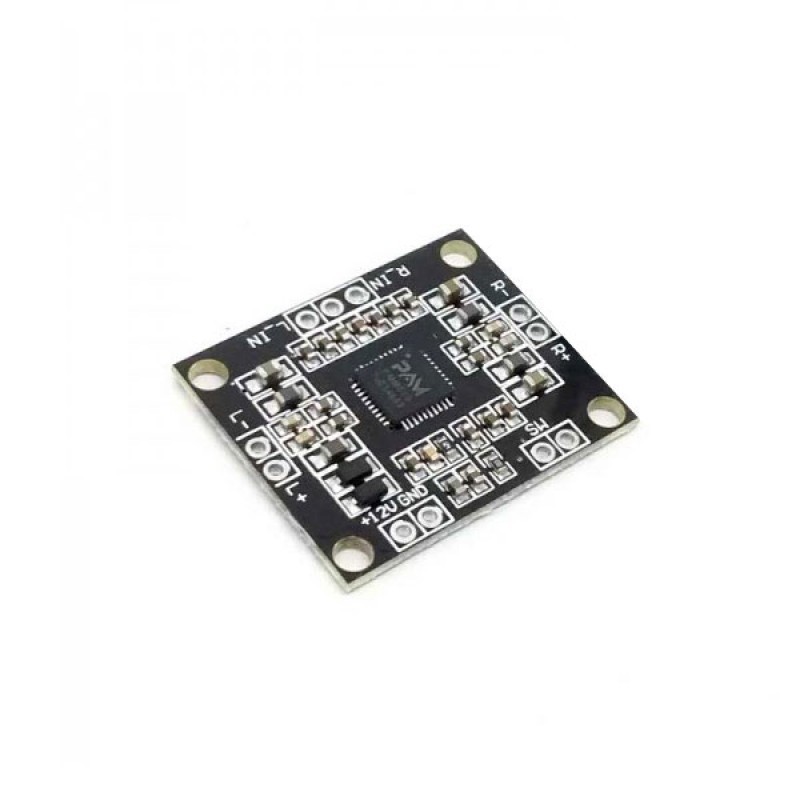

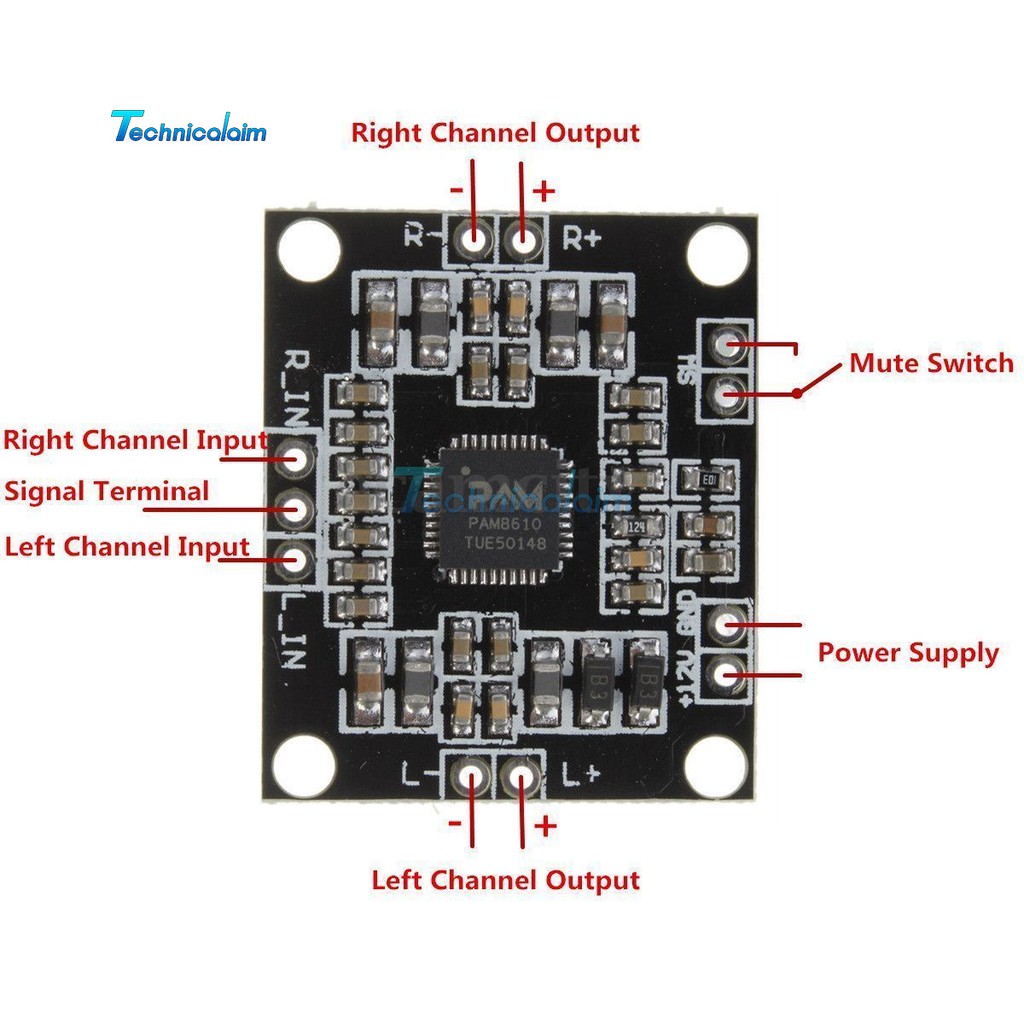

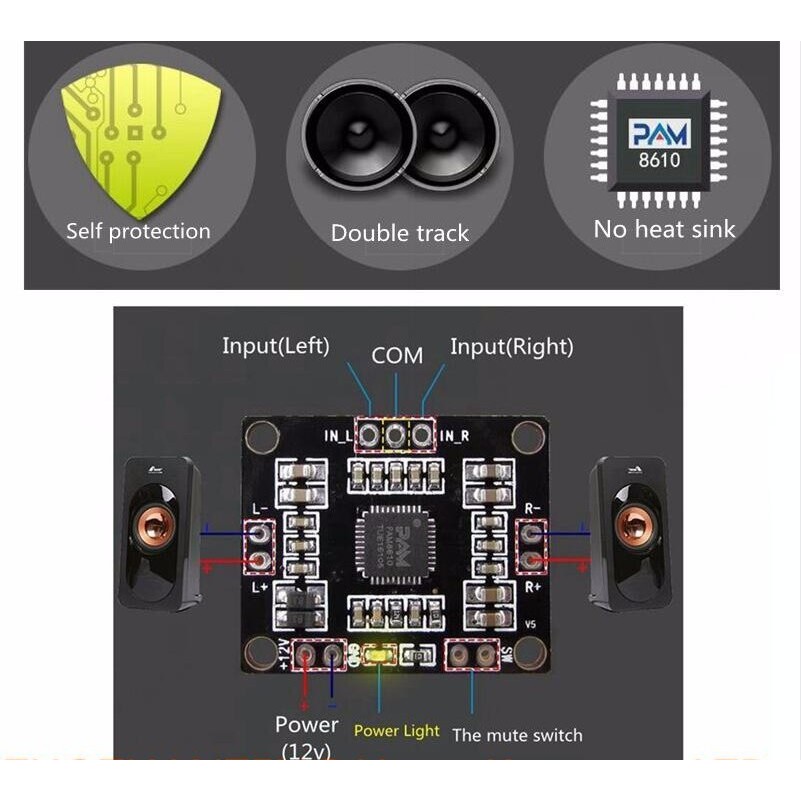

Gambar produk
