IC LM380N Dip 14 Pin High Quality LM 380N Asli Audio Power Amplifier LM380 N LM 380 380

Detail IC LM380N Dip 14 Pin High Quality LM 380N Asli Audio Power Amplifier LM380 N LM 380 380

Harga Untuk 1 pcs


LM380 adalah penguat audio daya untuk aplikasi konsumen. Untuk menahan biaya sistem seminimal mungkin, penguatan internal ditetapkan pada 34 dB. Tahap input yang unik memungkinkan input untuk direferensikan ke ground. Output secara otomatis berpusat pada setengah tegangan suplai.

Outputnya adalah bukti hubung singkat dengan pembatas termal internal. Garis besar paket adalah standar dual-in-line. Bingkai timah tembaga digunakan dengan tiga pin tengah di kedua sisi yang terdiri dari heat sink. Ini membuat perangkat mudah digunakan dalam tata letak p-c standar.

Penggunaan termasuk amplifier fonograf sederhana, interkom, driver saluran, output mesin pengajaran, alarm, driver ultrasonik, sistem suara TV, radio AM-FM, driver servo kecil, konverter
daya, dll.

Bandwidth 100 kHz
Dapatkan 34 dB
Arus : 100 nA
Beban Impedansi 8
Suhu Operasi Maks 70 °C
Daya Output Maks 2.5 W
Disipasi Daya Maks 8,3 W
Tegangan Maks 22 V
Suhu Pengoperasian Min 0 °C
Tegangan Min 10 V
Jumlah Saluran 1
Tegangan Operasi 18 V
Daya Keluaran 2,5 W
Disipasi Daya 8,3 W
Rasio Penolakan Catu Daya (PSRR) 38 dB
Arus Diam 25 mA
Jadwal B 8542330000
Jenis Pasokan Tunggal
Penguatan Tegangan 33,98 dB
Ukuran
Tinggi 5,33 mm
Panjang 19,177 mm
Ketebalan 3.429 mm
Lebar 6,35 mm


Penguatan Tegangan Tetap pada 50
Pembuangan Daya Diam Rendah
Kemampuan Arus Puncak Tinggi
Rentang Tegangan Pasokan yang Luas
Masukan Direferensikan ke GND
Impedansi Input Tinggi
Distorsi Rendah
Tegangan Keluaran Diam pada Setengah dari Tegangan Pasokan

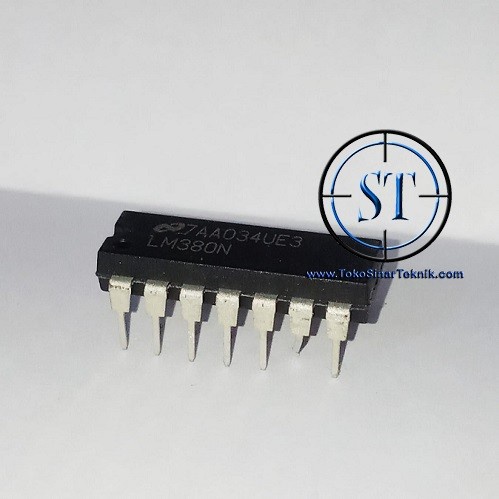

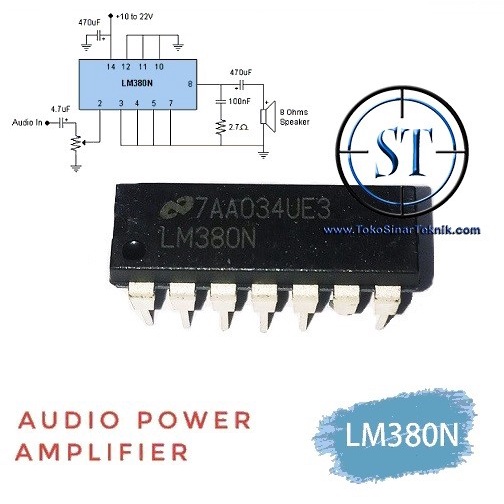

Gambar produk
