I2C IIC SERIAL INTERFACE BOARD MODULE FOR ARDUINO R3 LCD 1602 DISPLAY

Detail I2C IIC SERIAL INTERFACE BOARD MODULE FOR ARDUINO R3 LCD 1602 DISPLAY

IIC/I2C Serial Interface utk LCD 1602 - 2004

Jumlah IO Port pada Arduino kadang tidak cukup untuk semua sensor, card reader, relay dan modul lainnya sehingga tidak cukup untuk layar LCD yang memerlukan 7 IO Port untuk pengendalian (4 pin data pada moda 4-bit / 8-pin data pada moda 8-bit + 1 pin RS + optional 1 pin untuk R/W + 1 pin Enable, di luar pin untuk mengendalikan lampu latar).

Dengan pemakaian Serial Interface IIC/I2C ini hanya diperlukan 2 port saja untuk mengendalikan LCD sehingga menghemat pemakaian port pada Arduino. Seperti contoh pada Arduino UNO, cukup hubungkan dengan pin A4/SDA dan A5/SCL selain pin +5V dan GND untuk power.

Kerjaan jadi simple dan praktis, hanya fokus pada 2 kabel saja SDA dan SCL.

**Spesifikasi:
1. Tegangan kerja: +5V
2. Mendukung protokol I2C, coding lebih singkat
3 Dilengkapi Trimpot pengatur lampu dan kontras layar
4. Hanya 4 pin utk pengendalian (SDA, SCL, VCC dan GND)
5. Device Address: 0x20
6. Ukuran: 41.5x19x15.3mm

**Pengaturan kontras layar:
Putar trimpot searah jarum jam untuk meningkatkan kontras, putar ke arah sebaliknya untuk mengurangi kontras.

**Datasheet:
http://www.arduiner.com/en/index.php?controller=attachment&id_attachment=173

Isi Paket
1x I2C IIC SERIAL INTERFACE BOARD MODULE FOR ARDUINO R3 LCD 1602 DISPLAY

#serialinterface #lcd1602 #lcdmodule #boardmodule #i2clcd #esp8266 #nodemcu #dht11 #lcd #relay #wifimanager #helloworld #1602lcd #i2c #display #digital #electronics #digitalelectronics

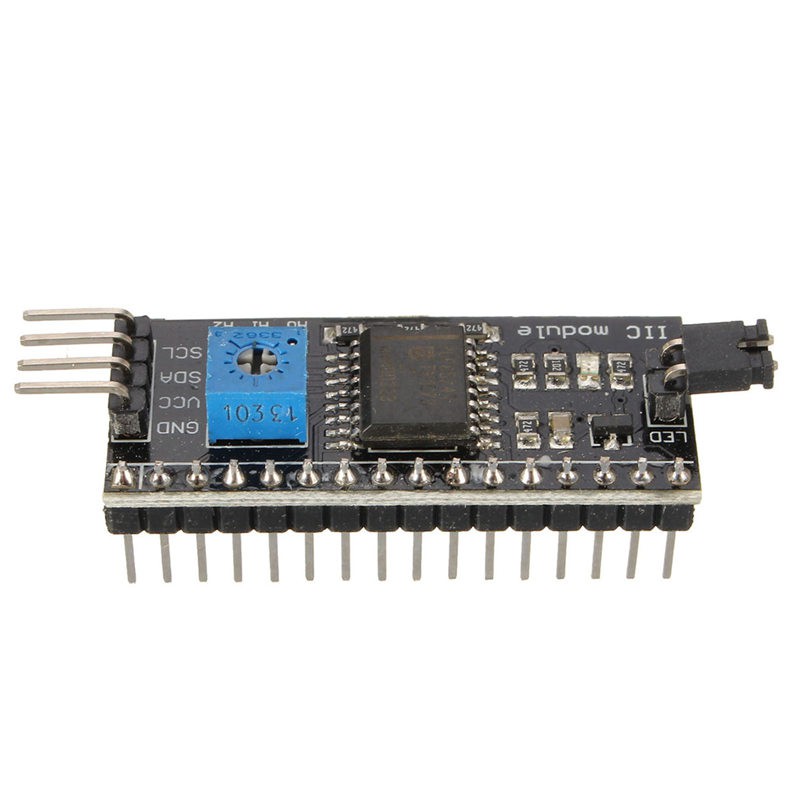

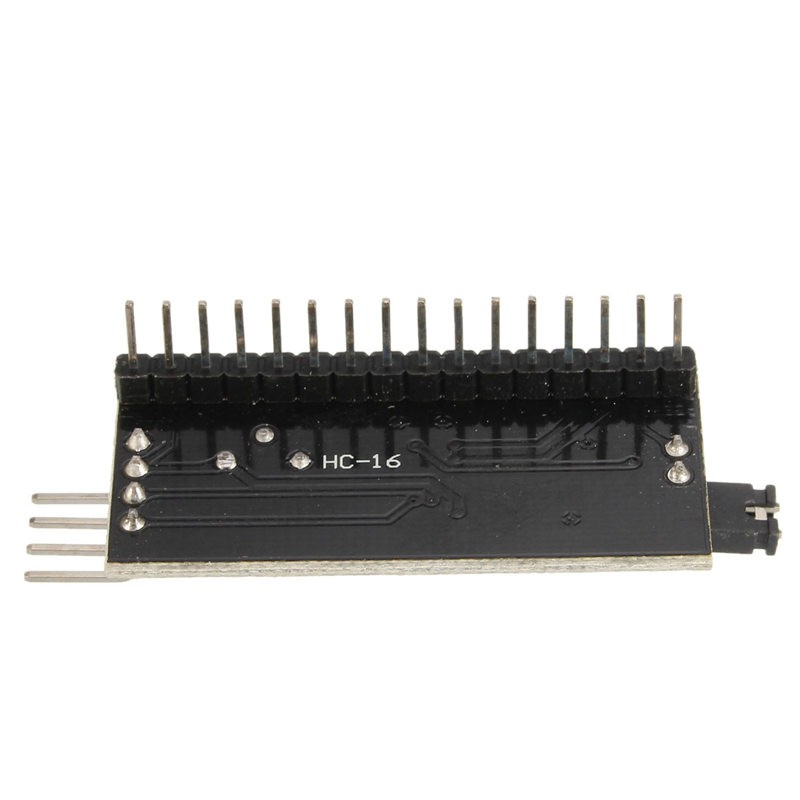

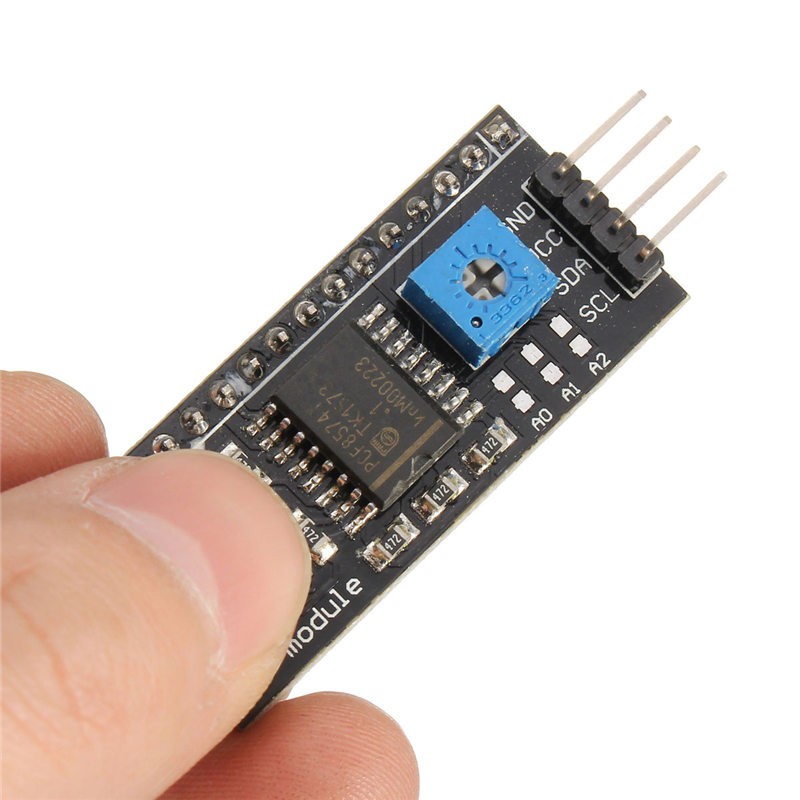

Gambar produk
