[HeavenDenotation] Usb Type-C PD Decoy Trigger Board 9V 12V 15V Output PD 2.0 3.0 Adaptor Trigger HDV

Detail [HeavenDenotation] Usb Type-C PD Decoy Trigger Board 9V 12V 15V Output PD 2.0 3.0 Adaptor Trigger HDV

100w 5A USB Tipe-C PD Decoy Trigger Board 5V 9V 12V 15V 20V Output PD 2.0 3.0 Trigger Adaptor Kabel Koneksi Polling Detektor


Huraian: Huraian:

Ini adalah umpan PD2.0/3.0.0.0.
Sering digunakan untuk menggunakan bank daya dengan protokol PD seperti bank daya atau pengisi daya untuk menipu tegangan yang sesuai dengan notebook dan router.


?? S:?

1).Ini mendukung output penipuan tegangan PD3.0 dan PD2.0, dan mode dapat dialihkan dengan bebas.
2).Ini memiliki fungsi kunci untuk mencegah kesalahan operasi.
3).Ini memiliki indikator output LED untuk menunjukkan status kerja.
4).Parameter disimpan secara automatik, dan setg umpan terakhir dilakukan bila kuasa dihidupkan semula.
5).Konsumsi daya Ultra-rendah, mendukung output 100W.


Parameter:

1).Nama Produk PD2.0/3.0 Umpan
2).Tegangan Masukan DC 5V
3).Tegangan Keluaran Tipu: 5V>9V>12V>15V>20V>20V
4).Tegangan Output Maksimum 20V
5).Arus Keluaran Maksimum 5A
6).Suhu Kerja:-25℃~85℃
7).Kelembaban Kerja Kerja 5%~95%RH
8).Ukuran 44*20*15mm


Petunjuk Penggunaan (harus menggunakan catu daya dengan protokol PD):

1). Tekan dan tahan tombol S, lalu masukkan modul ke catu daya, lalu reset ke output 5V (">>" berarti nyalakan).
2). Tekan dan tahan tombol S+, lalu masukkan modul ke dalam catu daya. Pada saat ini, tukar apakah akan menyalakan kunci tombol dan menyimpan keadaan setelah dinyalakan. Jika kunci dibuka, itu harus dihidupkan Buka kunci untuk menyesuaikan tegangan setelah dinyalakan untuk mencegah kesalahan operasi.
3). Tekan dan tahan tombol S+ tanpa lepas, lalu tekan tombol S-, dan buka kunci saat ada kunci tombol. Setelah menyala, tekan dan tekan tombol S+ tanpa lepas, lalu tekan tombol S-, dan buka ketika ada kunci tombol.
4). Tekan dan tahan tombol S- tanpa lepas, lalu tekan tombol S+ untuk mengunci tombol. Kemudian tekan tombol S+ untuk mengunci tombol.
5). Mula pantas: Palamkan papan ke dalam bekalan kuasa PD. Pada masa ini, lampu LED menunjukkan tegangan umpan setg semasa. Jika tidak menyala, ia adalah 5V lalai. Laras tegangan output: Papan dikunci secara lalai, dan anda perlu buka kuncinya dahulu. Kaedahnya adalah untuk tekan dan tahan butang S+ kemudian tekan butang S-. Pada masa ini, buka kunci selesai dan anda boleh lepaskan Lalu klik tombol S+ untuk meningkatkan tegangan atau klik tombol S- untuk mengurangi tegangan.


Petunjuk Penggunaan Fungsi Uji:

1). Tekan tombol S- dan tombol S+ secara bersamaan dan kemudian nyalakan, modul memasuki mode uji, dan tegangan output akan secara otomatis berputar dari 5V>9V>12V>15V>20V. Waktu perubahan tegangan dapat disesuaikan Tombol S+ dan tombol S, dalam hitungan detik.
2). Fungsi ini adalah fungsi uji, mode tidak disimpan, dan waktu peralihan dapat disimpan.


Keterangan Antarmuka:

1. Pria: Konektor tipe-C: Hubungkan catu daya PD sebagai input, yang dapat memasukkan tegangan dan arus 20V 5A.
2. Wanita: Digunakan sebagai input untuk menghubungkan ke catu daya PD, atau sebagai antarmuka keluaran, yang dapat mengeluarkan tegangan dan arus 20V 5A.
3. A

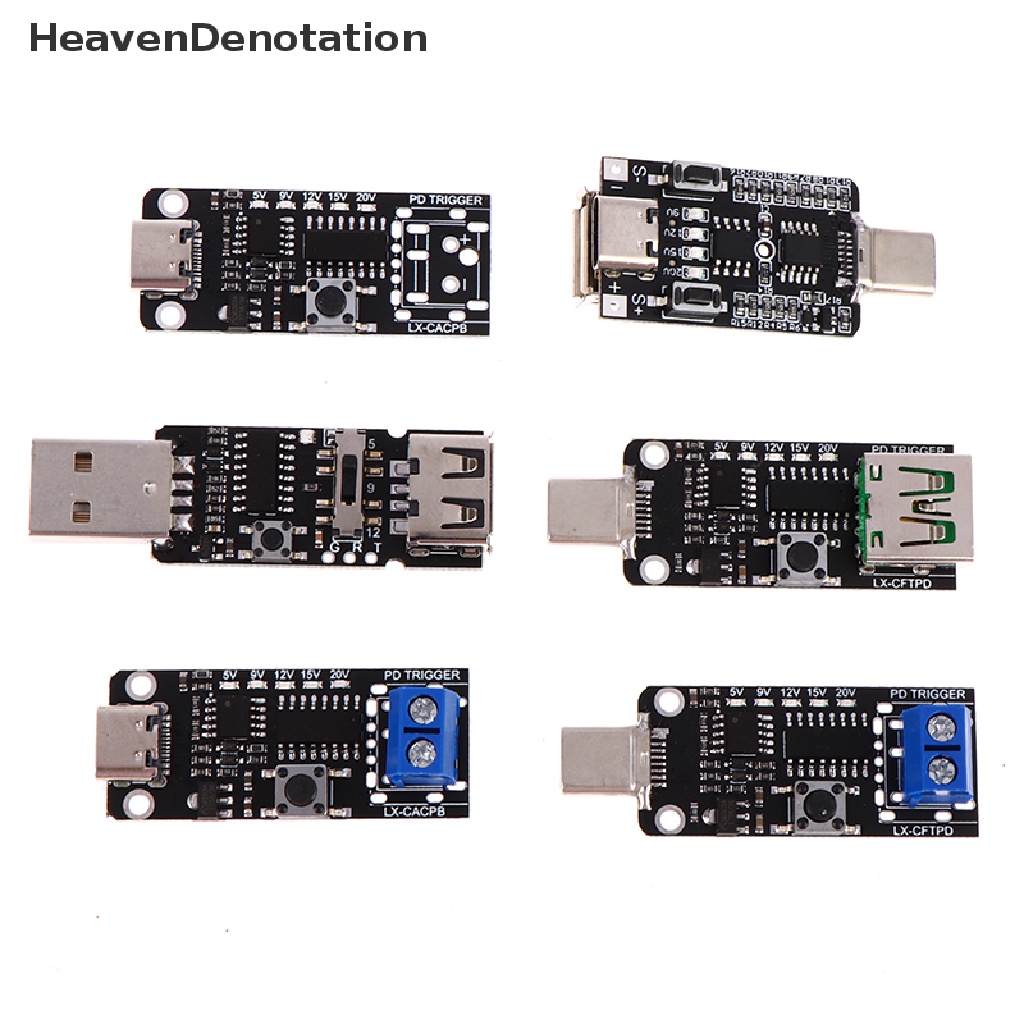

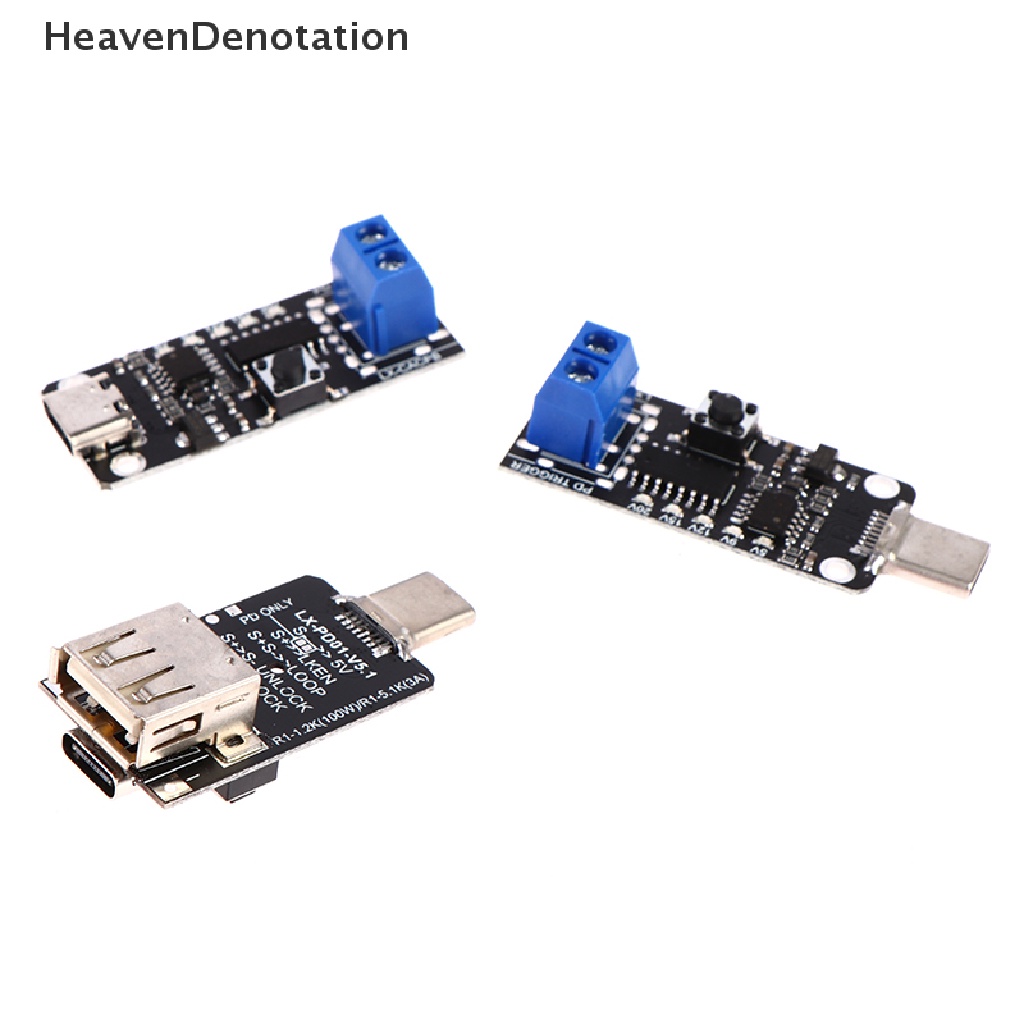

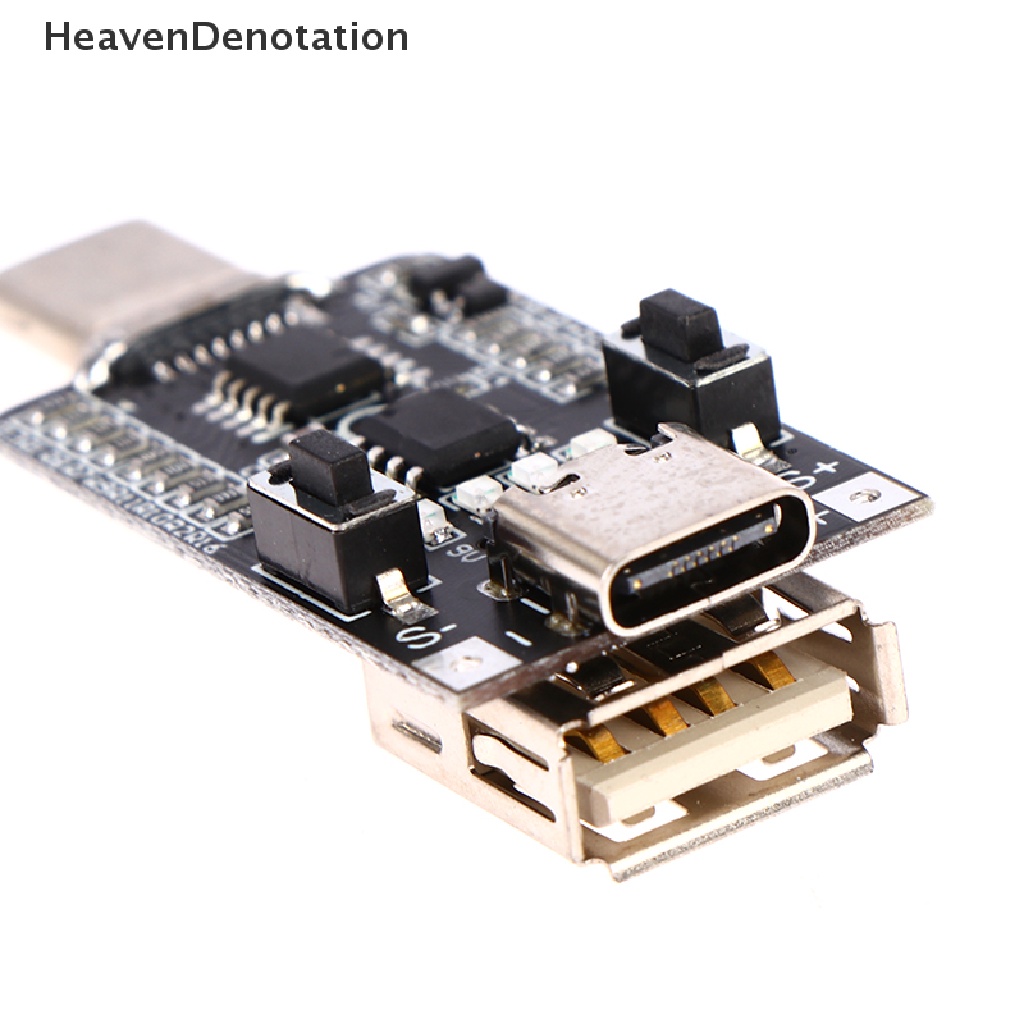

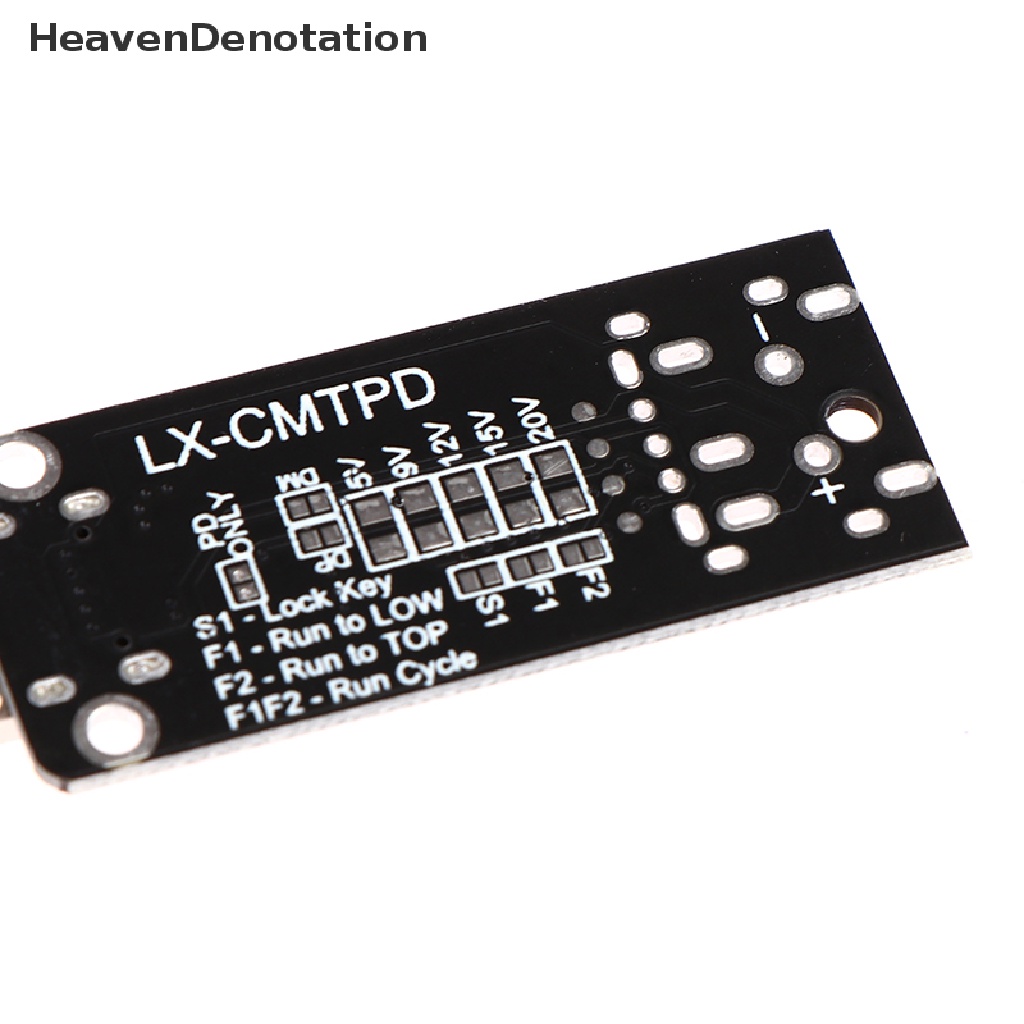

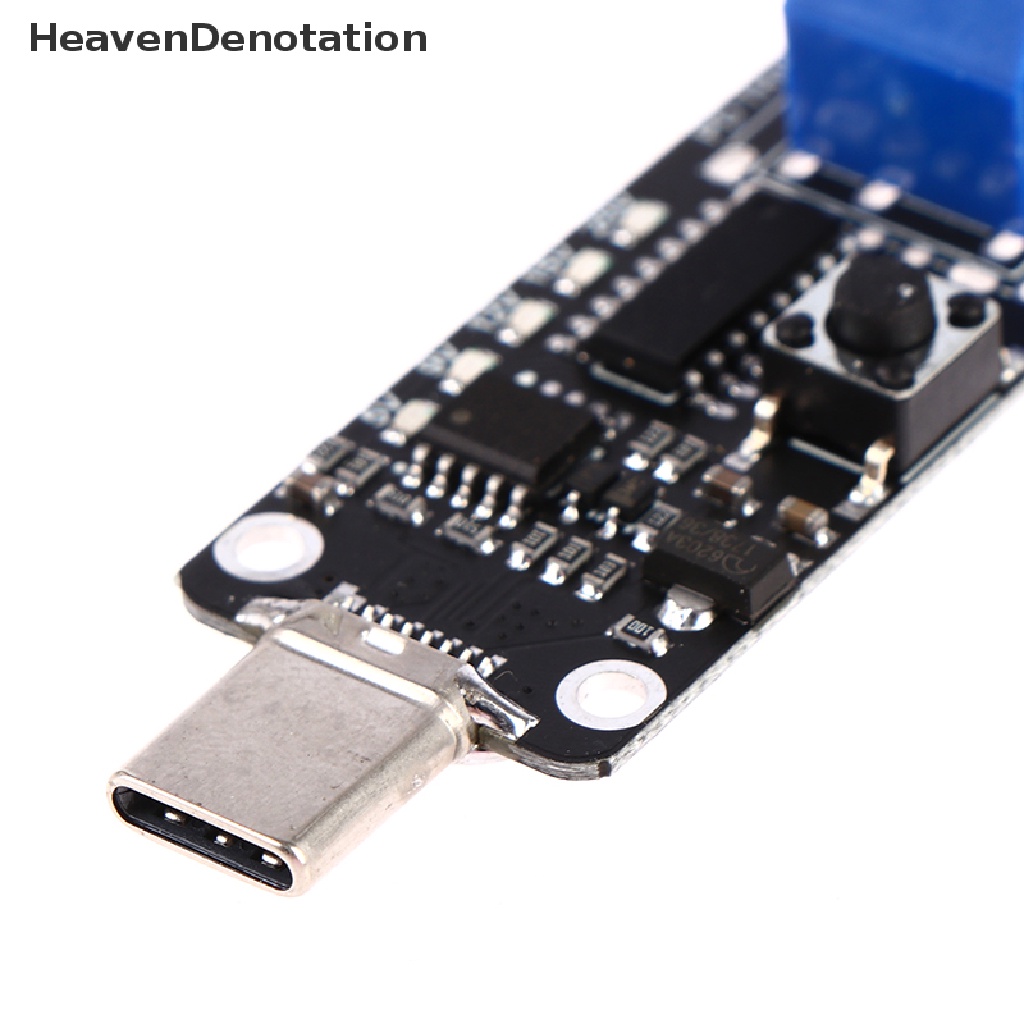

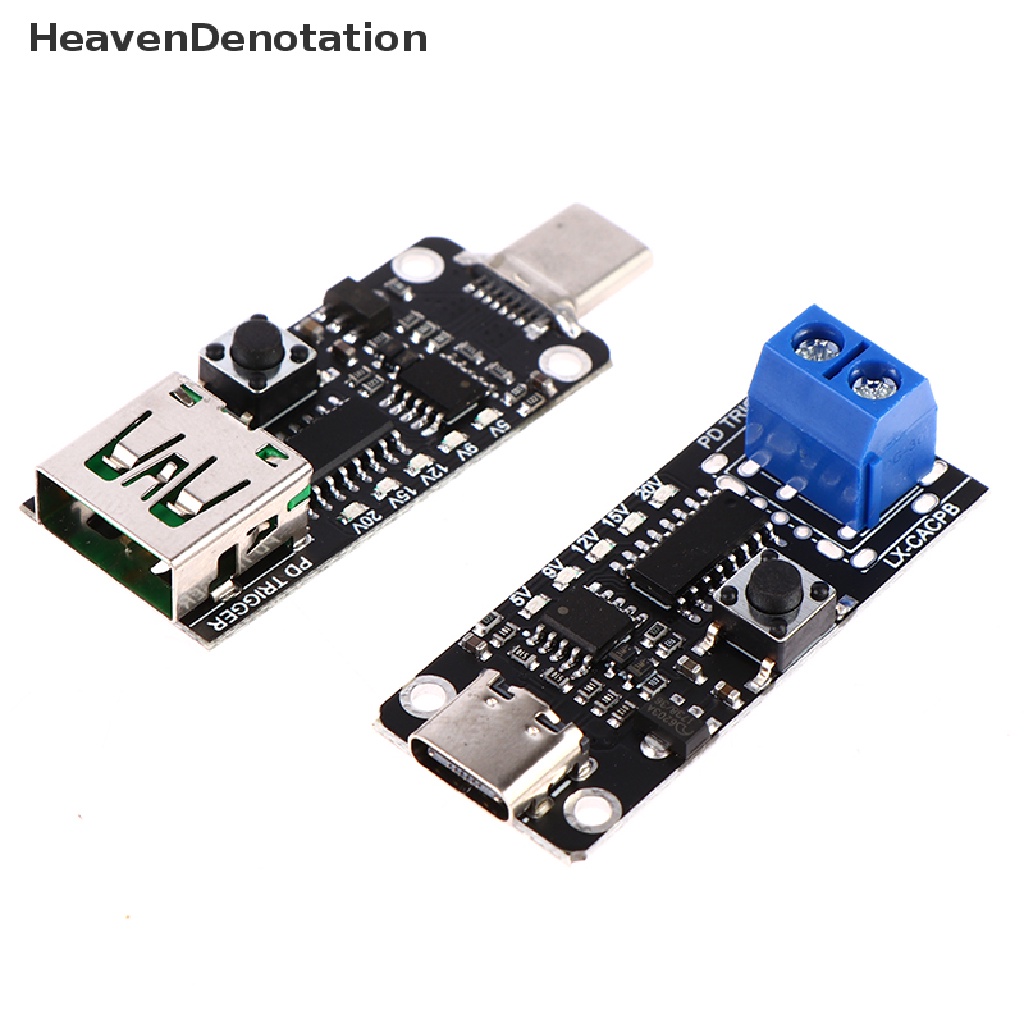

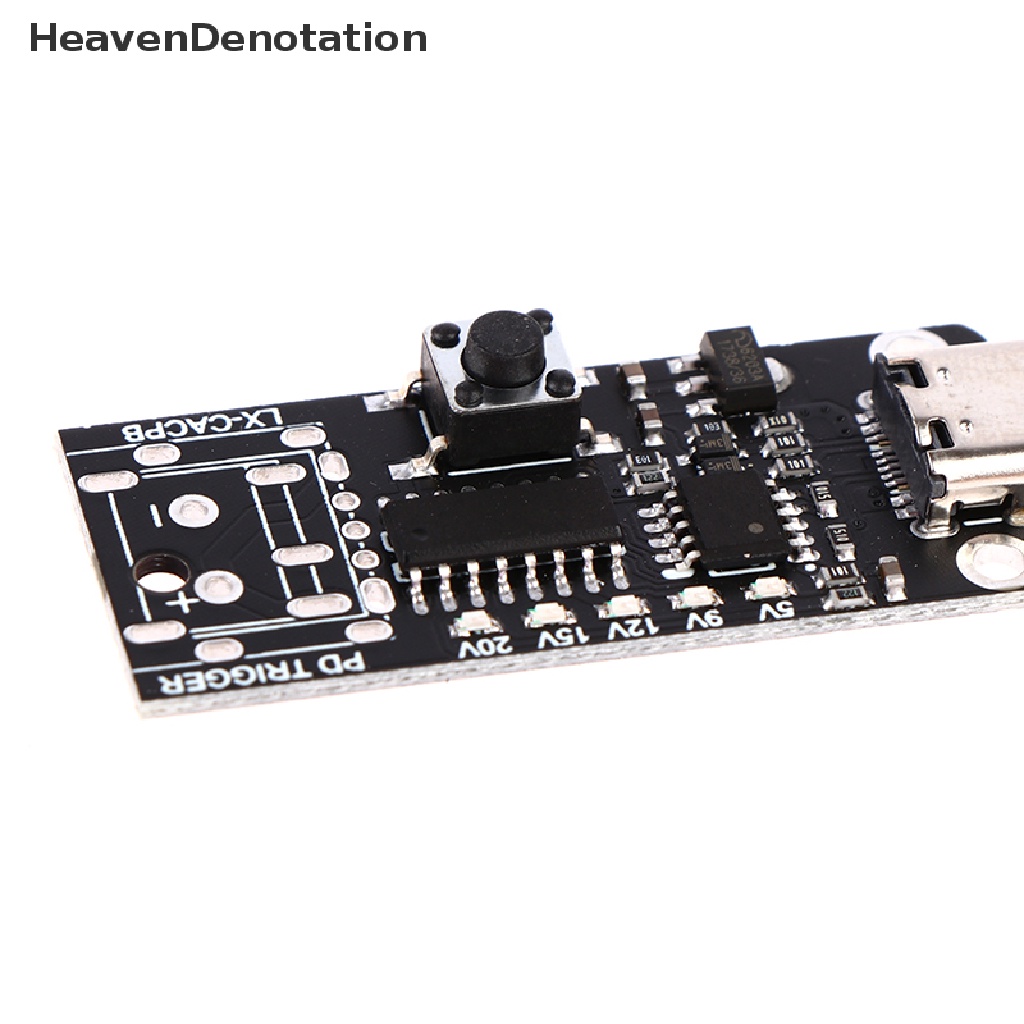

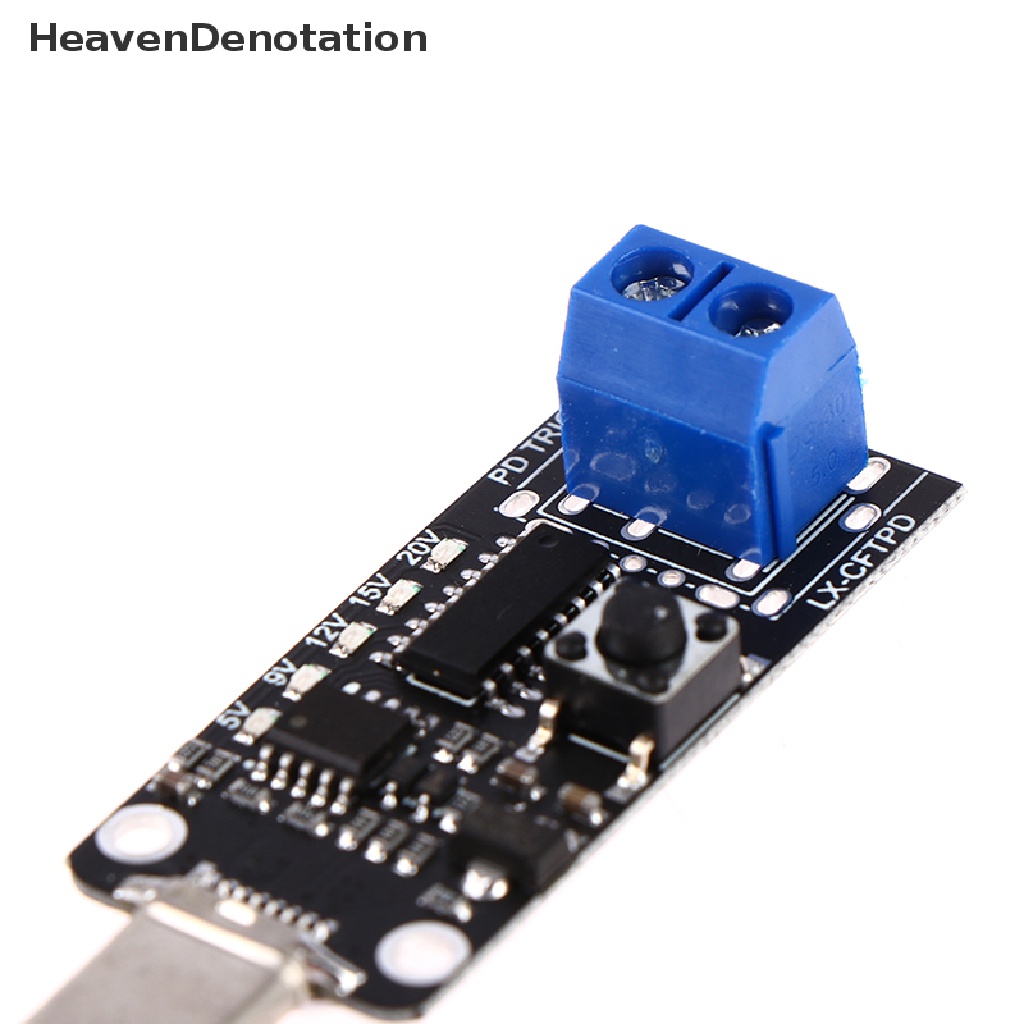

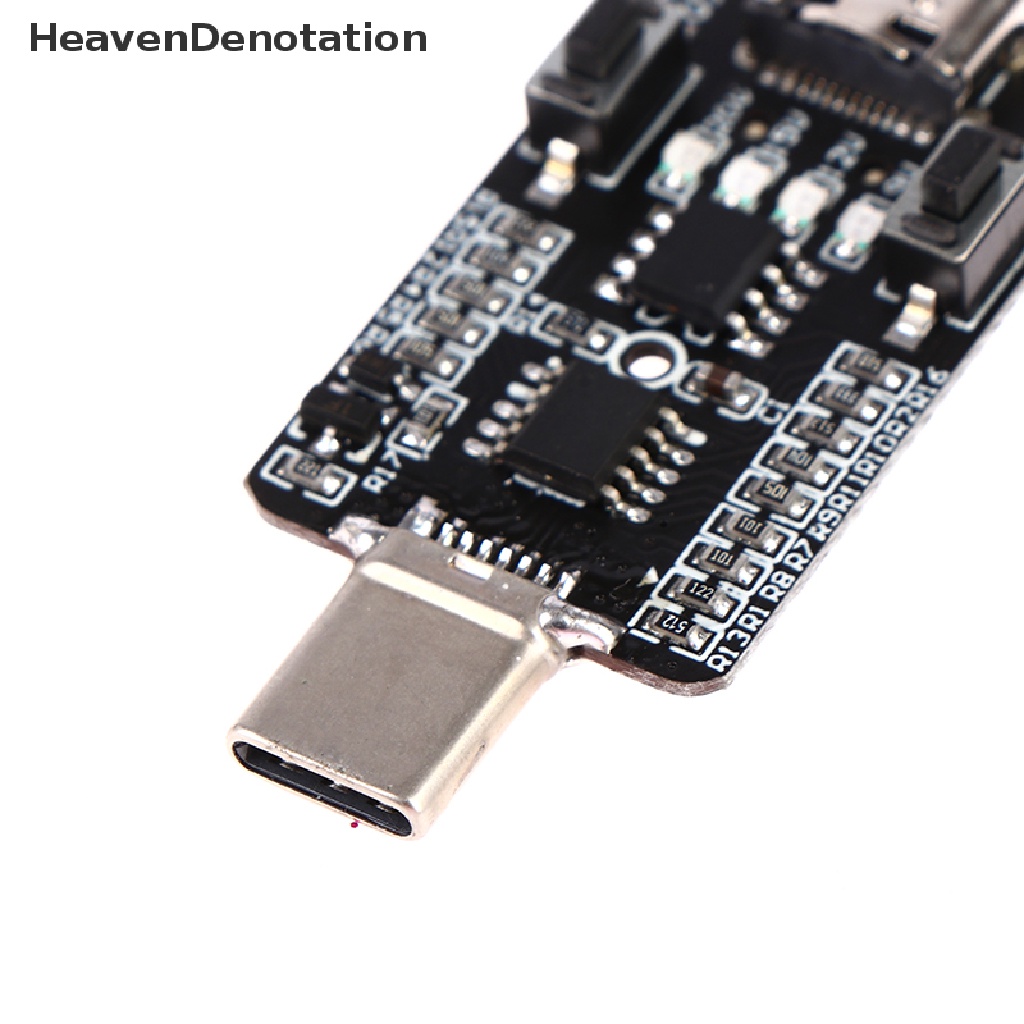

Gambar produk
