[HeavenDenotation] Modul Konverter PWM Ke Tegangan0% -100% Ke 0-5V/0-10V Untuk HDV Sinyal Ana Digital

Detail [HeavenDenotation] Modul Konverter PWM Ke Tegangan0% -100% Ke 0-5V/0-10V Untuk HDV Sinyal Ana Digital

Deskripsi: Deskripsi: Deskripsi:
Modul tegangan transfer PWM LC-LM358-PWM2V mengubah sinyal digital PWM menjadi sinyal ana 0 hingga 10V.
Ia boleh digunakan sebagai penukaran antaramuka isyarat untuk PLC atau papan kawalan industri lain. Tegangan output diatur dengan menyesuaikan nisbah tugas PWM. Modulnya berukuran kecil dan mudah digunakan di berbagai tempat.
Fitur: Fitur:
Teknoi tertanam MCU
Mudah dioperasikan, disetel dengan baik oleh potensiometer
Pilih julat aras input isyarat PWM melalui litar pendek

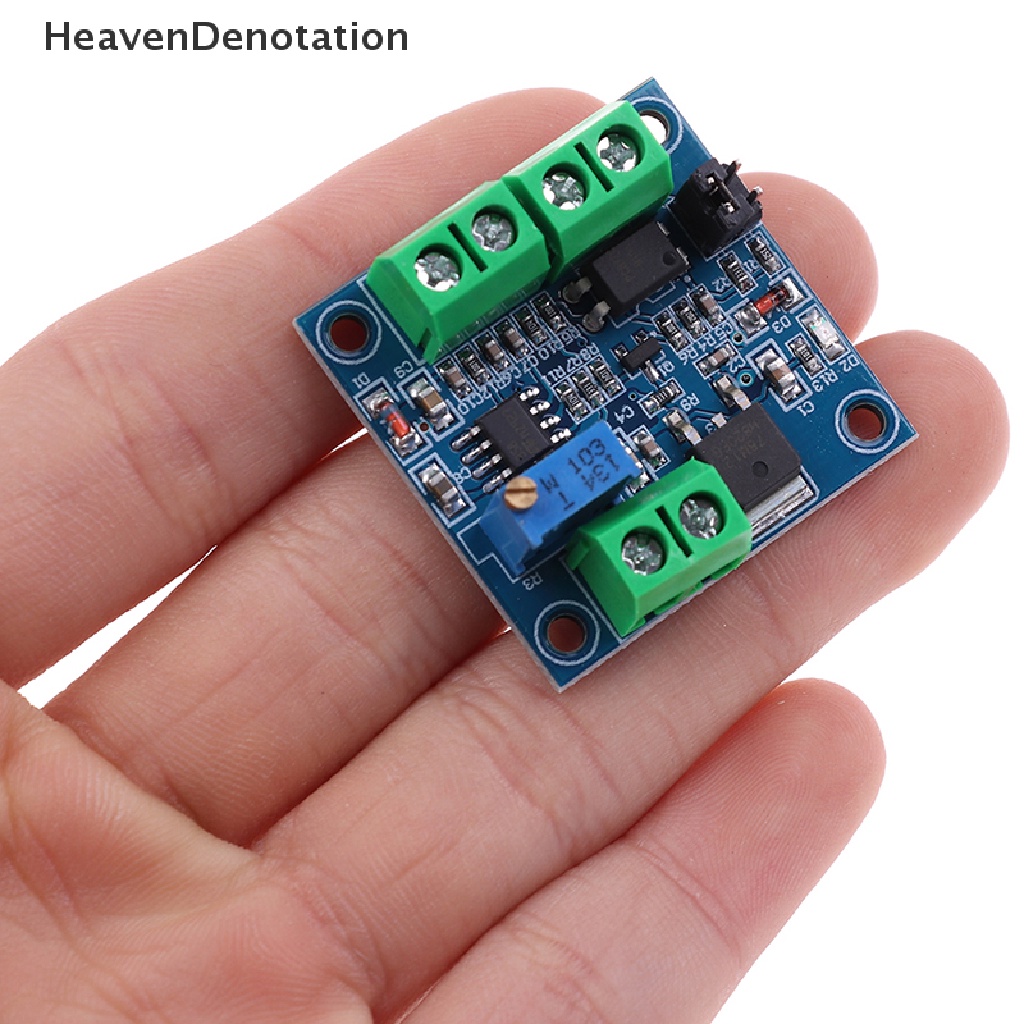

Modulnya lebih kecil, mudah dibawa dan digunakan
Buat Konfigurasi Parameter
Tegangan Kerja: DC 12V-30V; (> 100MA) 100MA
Frekuensi Penerima PWM 1KHZ-3KHZ
Julat aras input isyarat PWM:
Puncak 4.5V hingga 10V. Tutup pendek dipasang dalam '5V'. Tingkat ini digunakan untuk pengontrol normal atau MCU 5V
Puncak 12V ke tingkat 24V, jadi dimasukkan ke dalam 24V. Tutup pendek dipasang di '24V'. Aras ini digunakan untuk pengawal PLC biasa
Rentang konversi: 0%-100% PWM ke 0-10V
Kesalahan yang diizinkan: 5%

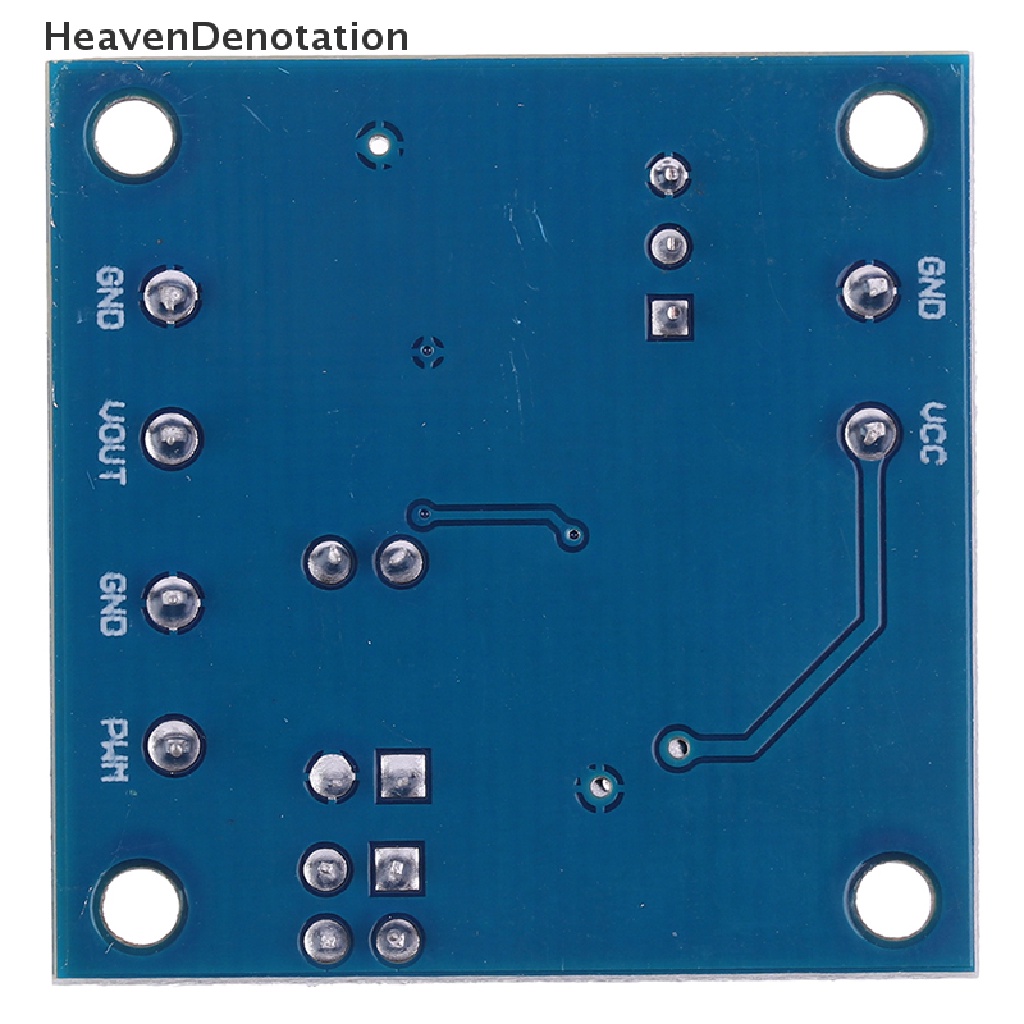

Antaramuka Perkakasan:
Vcc: DC 12V-30V
Gnd: Tanah
Pwm Positif sinyal masukan PWM
Gnd:negatif bagi isyarat input
Vout: Tegangan Keluaran 0-10V
Gnd Tanah Tegangan Keluaran
Instruksi Operasional:
Setelah dinyalakan, tanpa sinyal input, outputnya adalah 0V, sehingga hanya input yang dapat keluaran.
Pertama kali ketika daya menyala, yang terbaik adalah melakukan pengawakutuan: Masukan sinyal rasio tugas 50% ke PWM/GND dan sesuaikan tutup pendek amplitudo relatif. Frekuensinya adalah 1KHZ-3KHZ, VOUT dan GND dengan multimeter dan akan menampilkan 5V. Sesuaikan potensiometer untuk memastikan tampilan 5.00V pada multimeter. 5.00V pada multimeter. Ini akan kalibrasi sinyal pulsa Anda ke modul ini.
Jika frekuensinya berubah, korespondensinya bisa diatur ulang dan perlu dikalibrasi ulang.
Tegangan output dapat disesuaikan dengan menyesuaikan rasio tugas.
Akurasi dapat dikendalikan dengan menyesuaikan potensiometer.
Paket termasuk: 1 Pc PWM Untuk Modul Konverter Tegangan

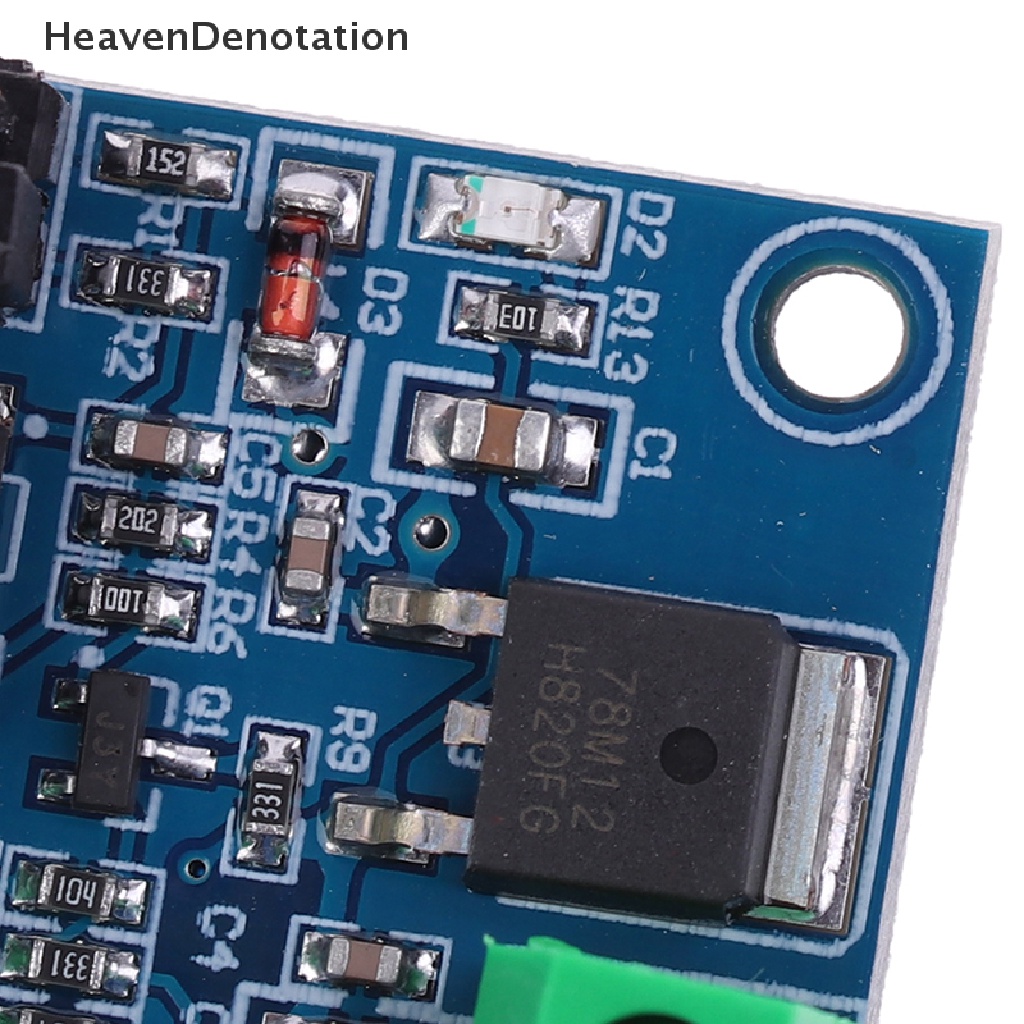

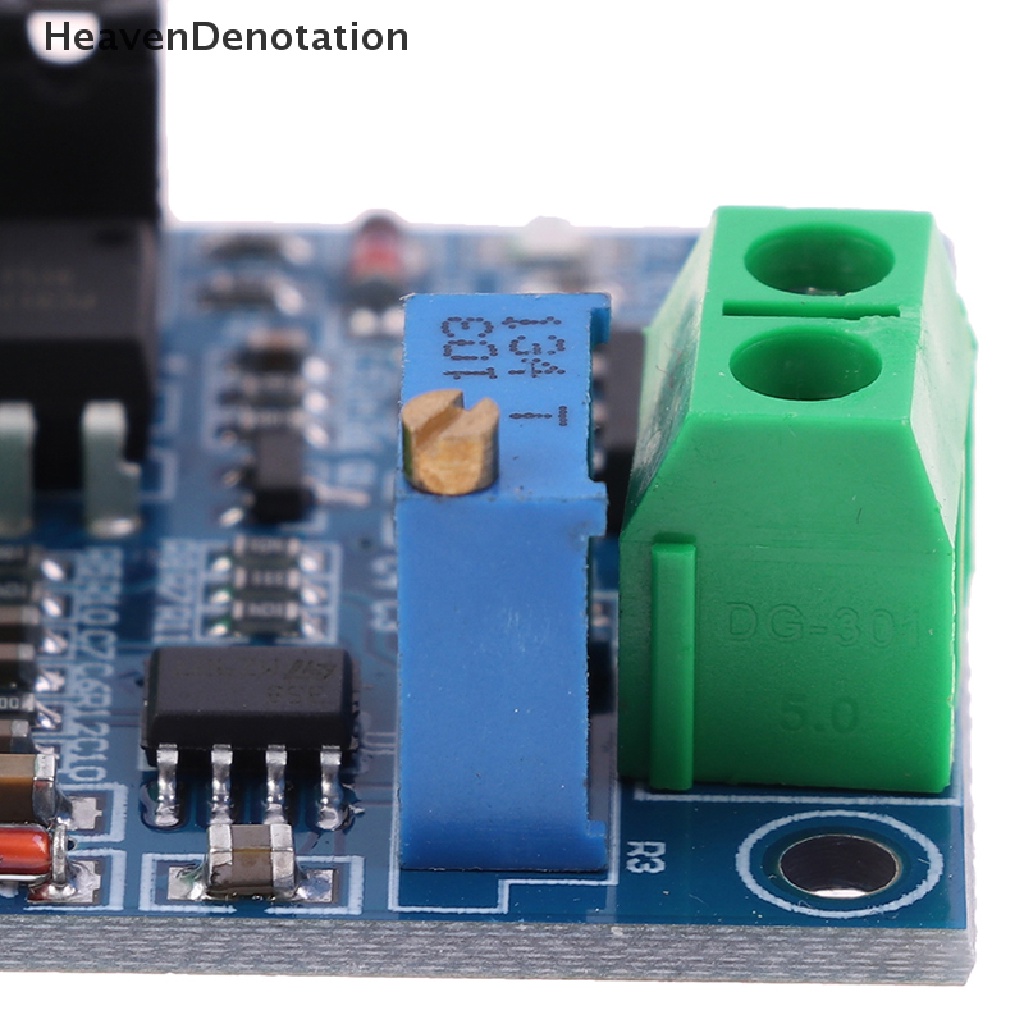

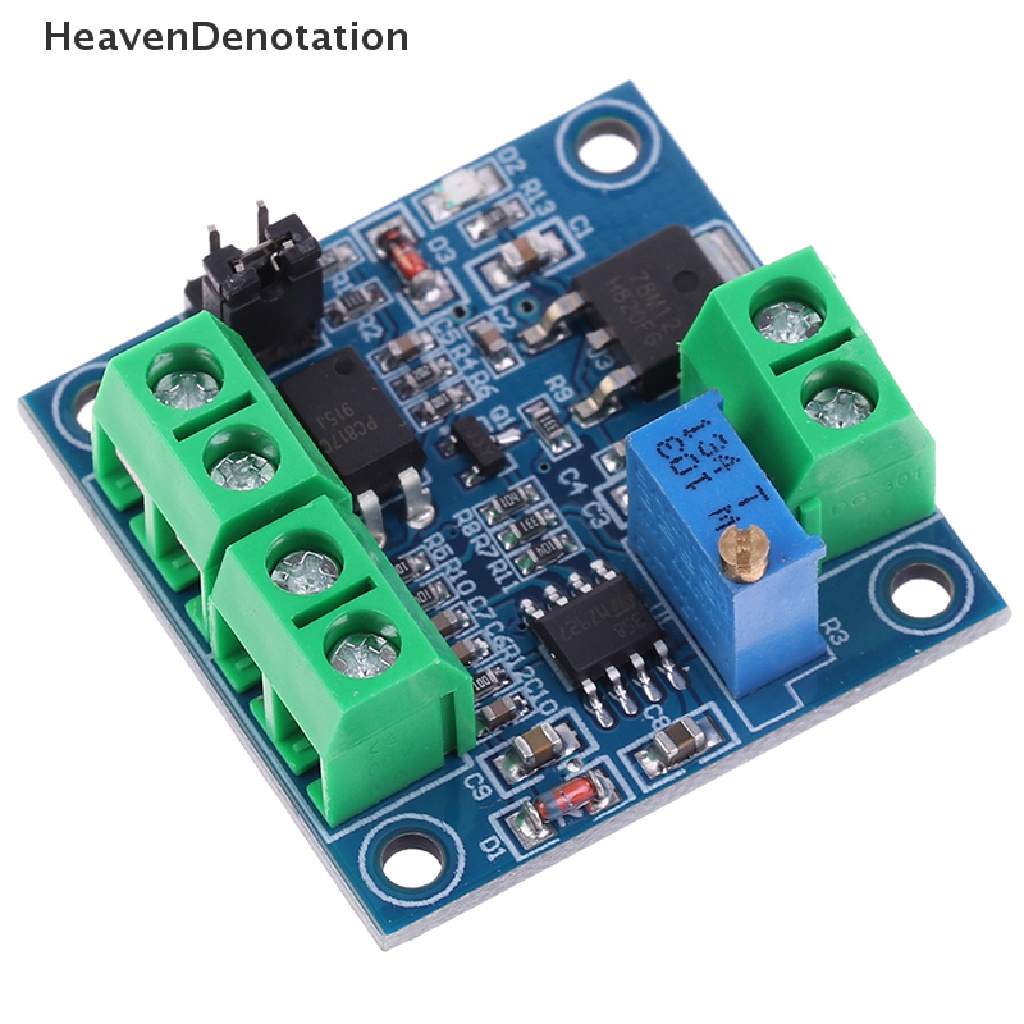

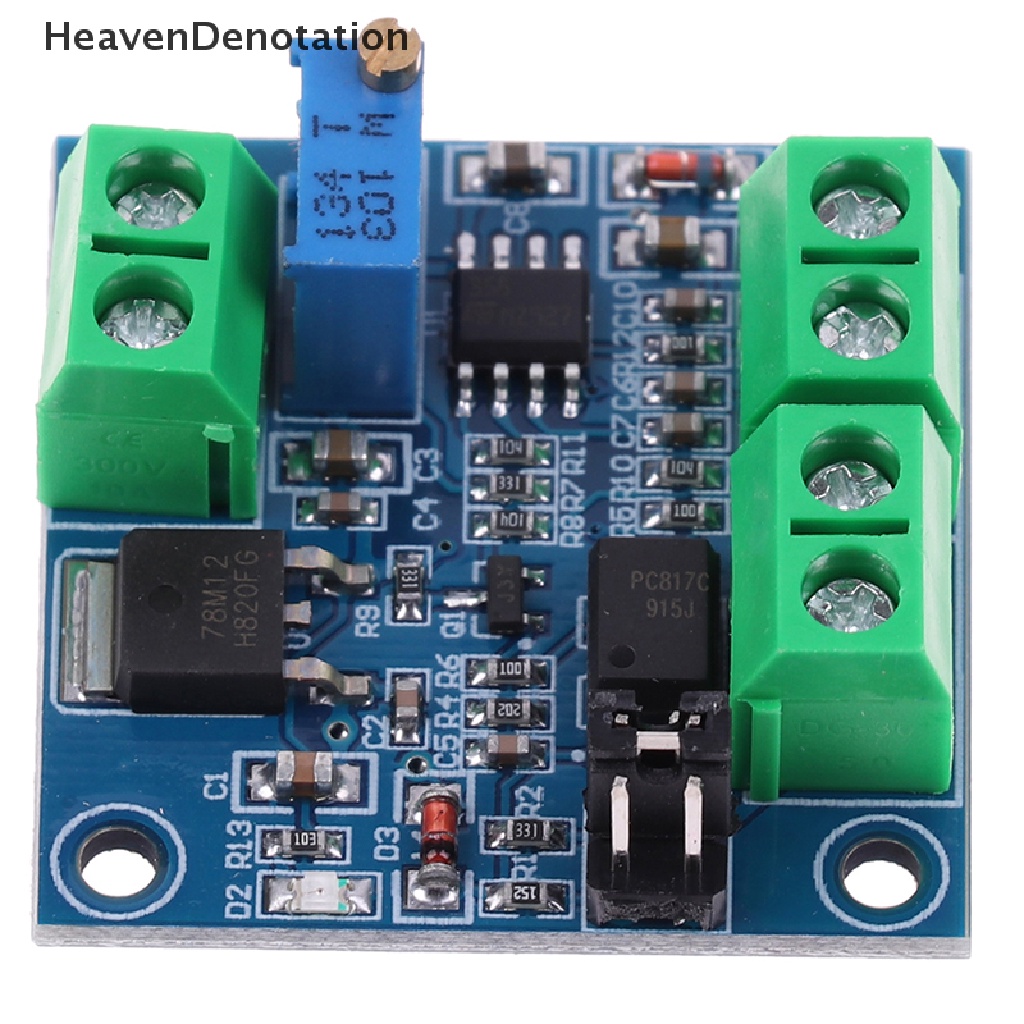

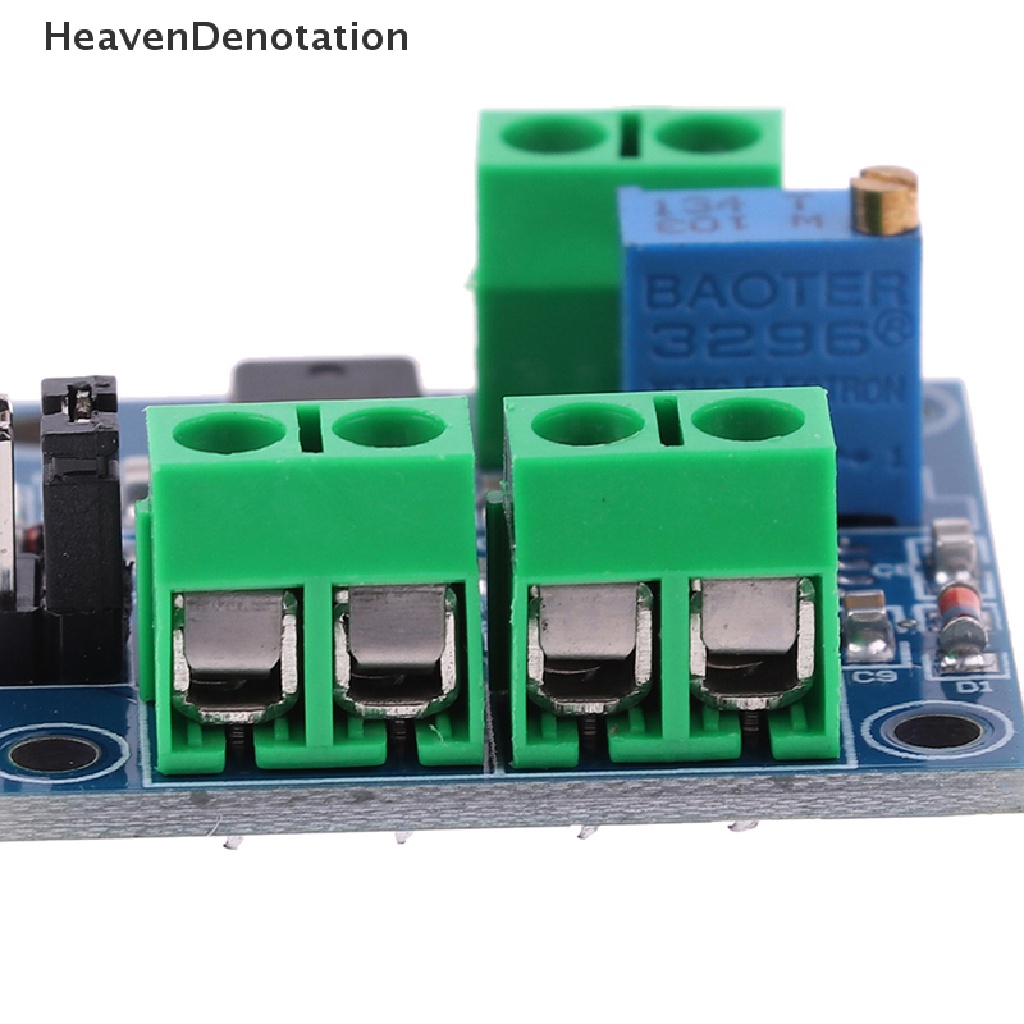

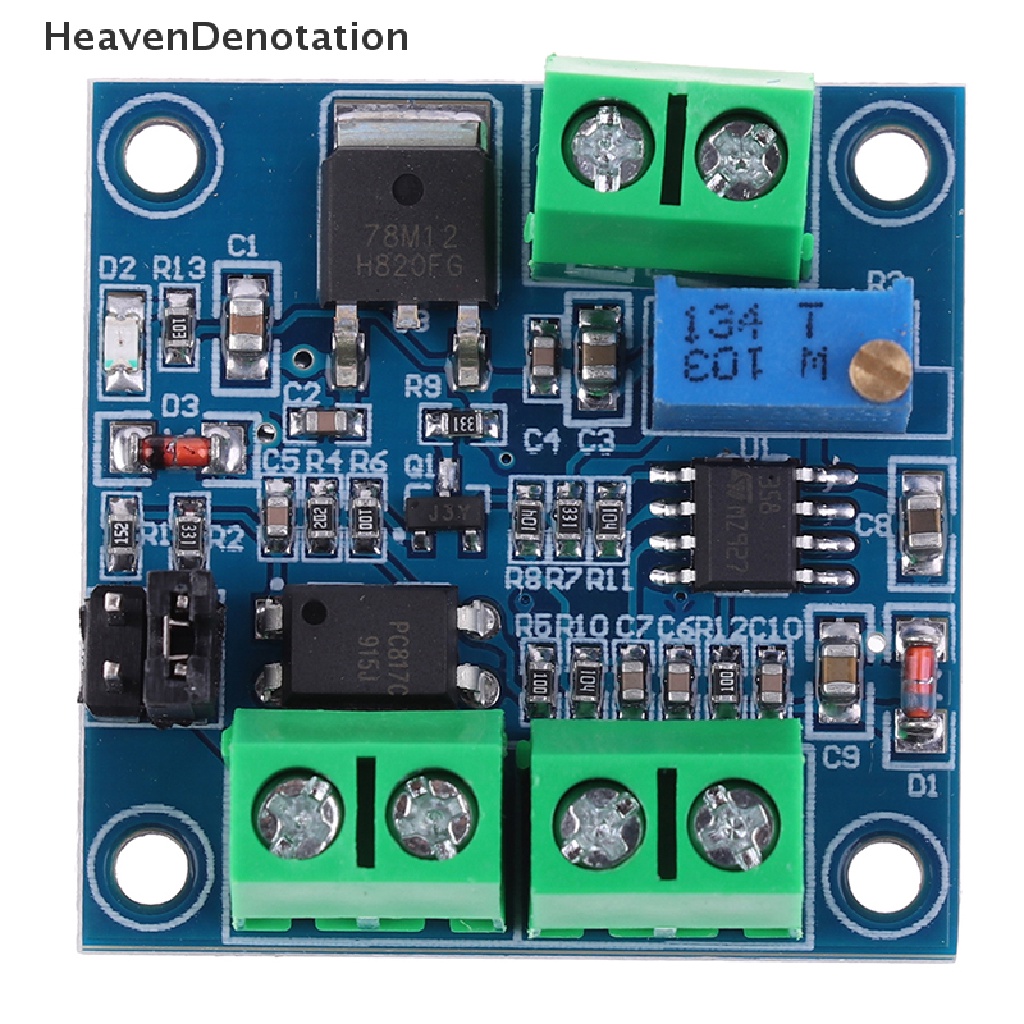

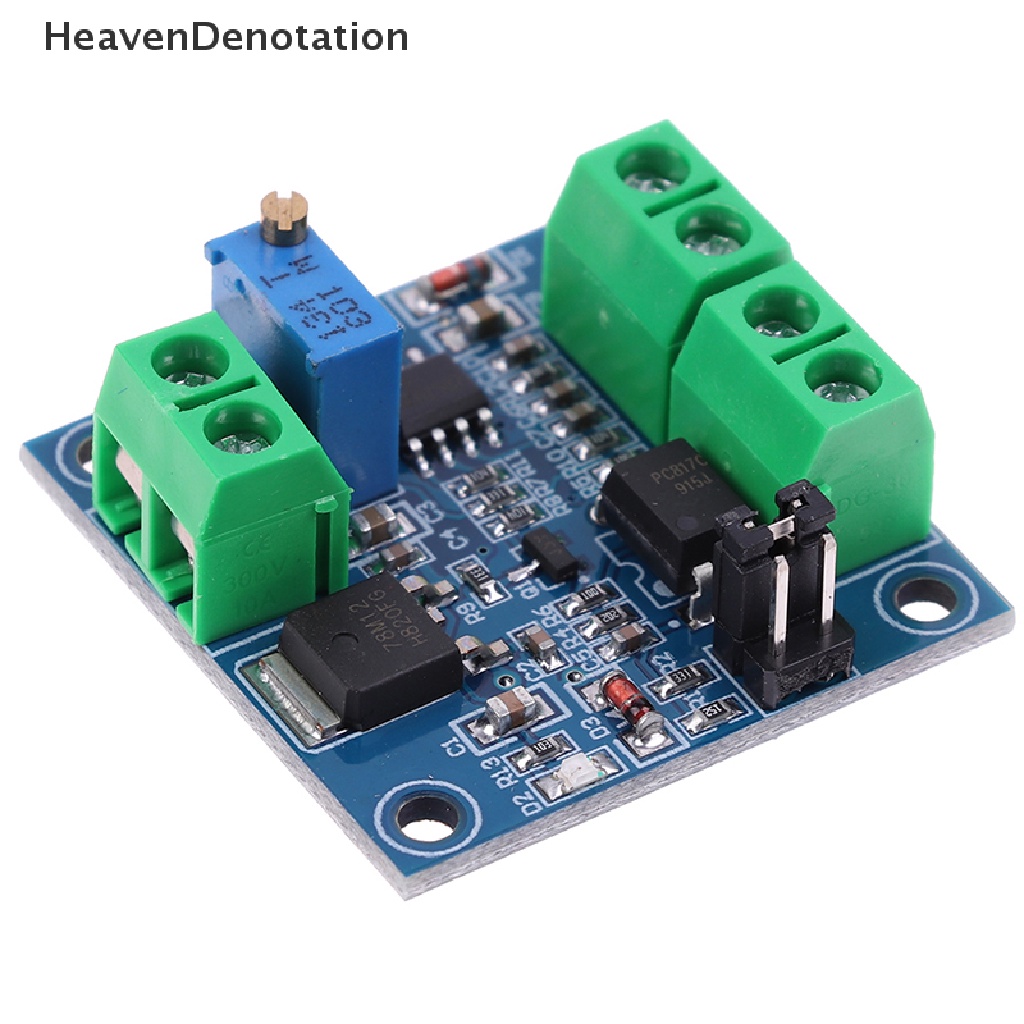

Gambar produk
