[HeavenDenotation] Dc 6-12V Ne55 Modul Generator Pulsa Generator Sinyal Gelombang Sinus/Segitiga/Persegi HDV

Detail [HeavenDenotation] Dc 6-12V Ne55 Modul Generator Pulsa Generator Sinyal Gelombang Sinus/Segitiga/Persegi HDV

? Fitur: Fitur: Fitur:?
Tegangan pasokan: tegangan DC 6-12V, 9V disarankan untuk direkomendasikan

Panduan produk produk:

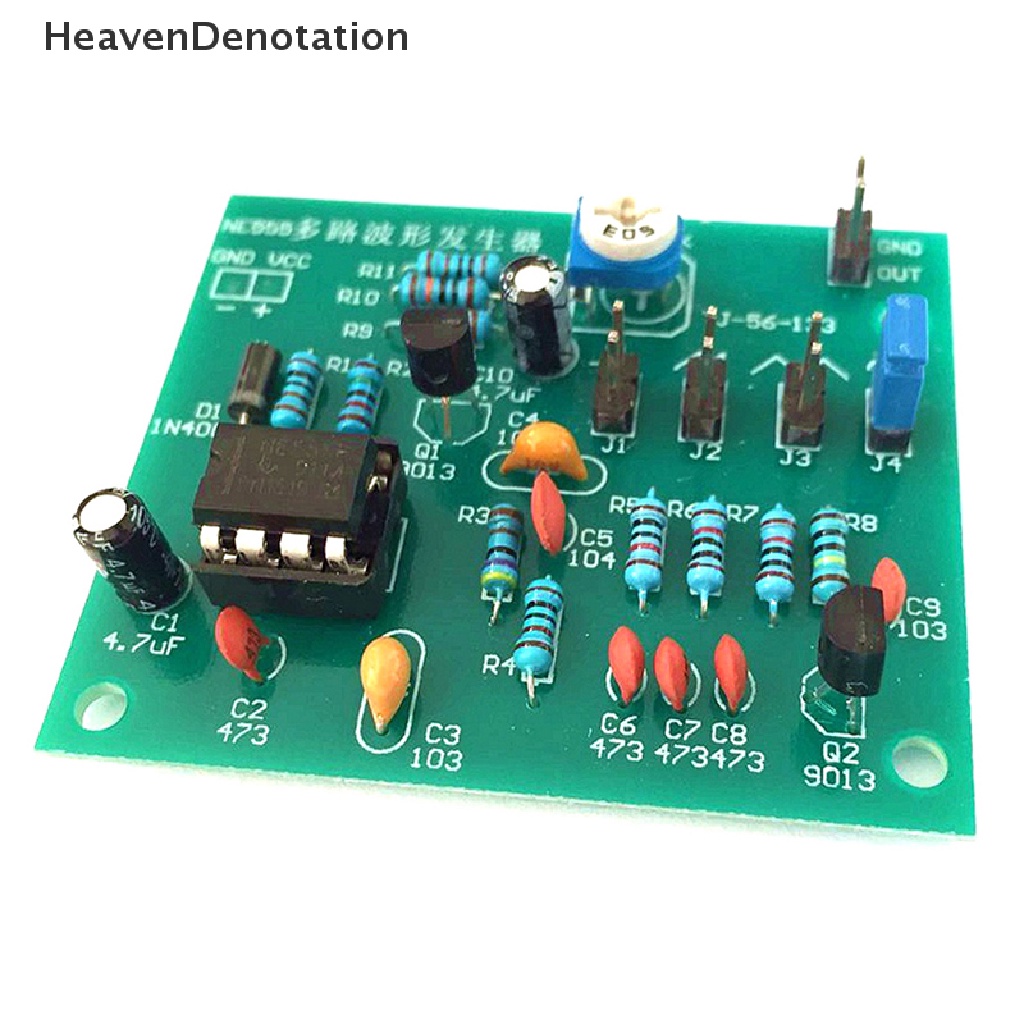

Generator bentuk gelombang multi-saluran NE55 dapat menghasilkan gelombang persegi, gelombang segitiga, gelombang sinus.

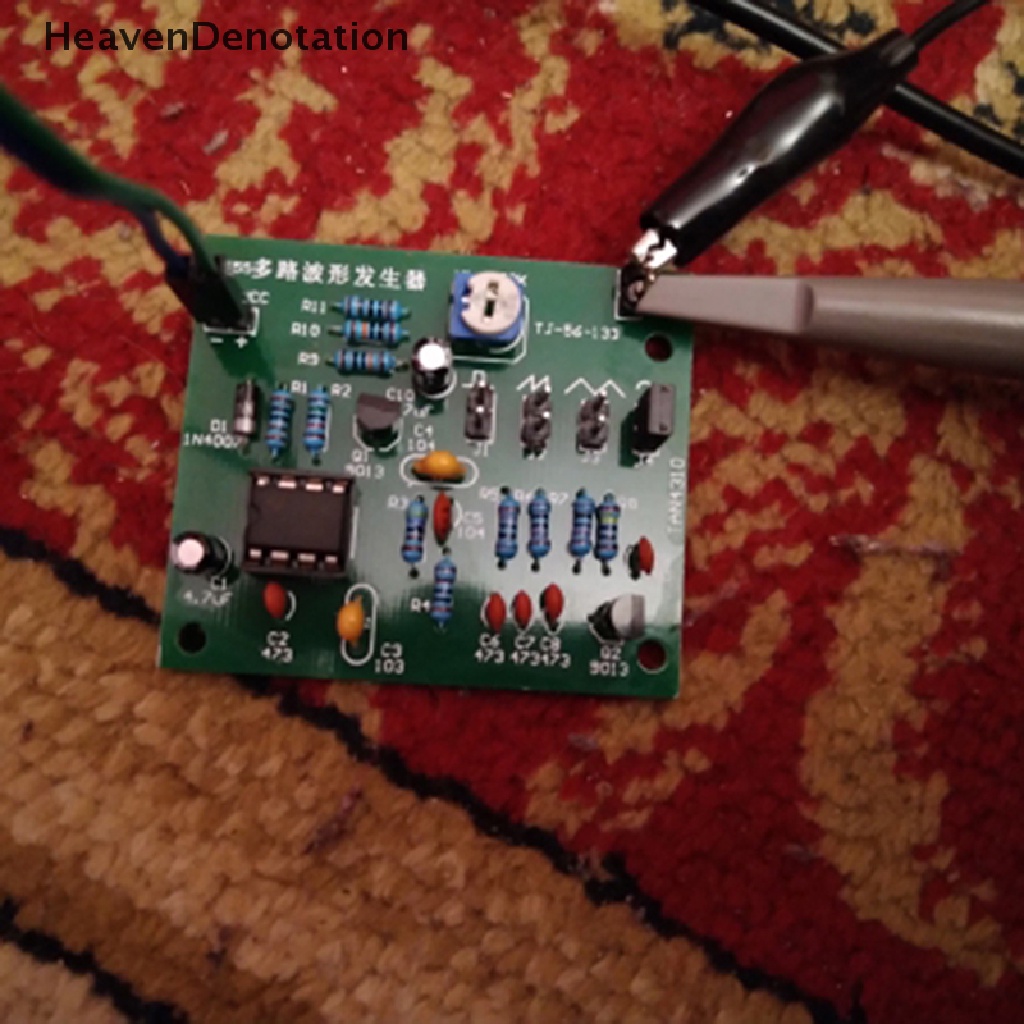

Keluaran bentuk gelombang dipilih oleh jumper, dan sirkuit sederhana dan nyaman untuk dioperasikan.

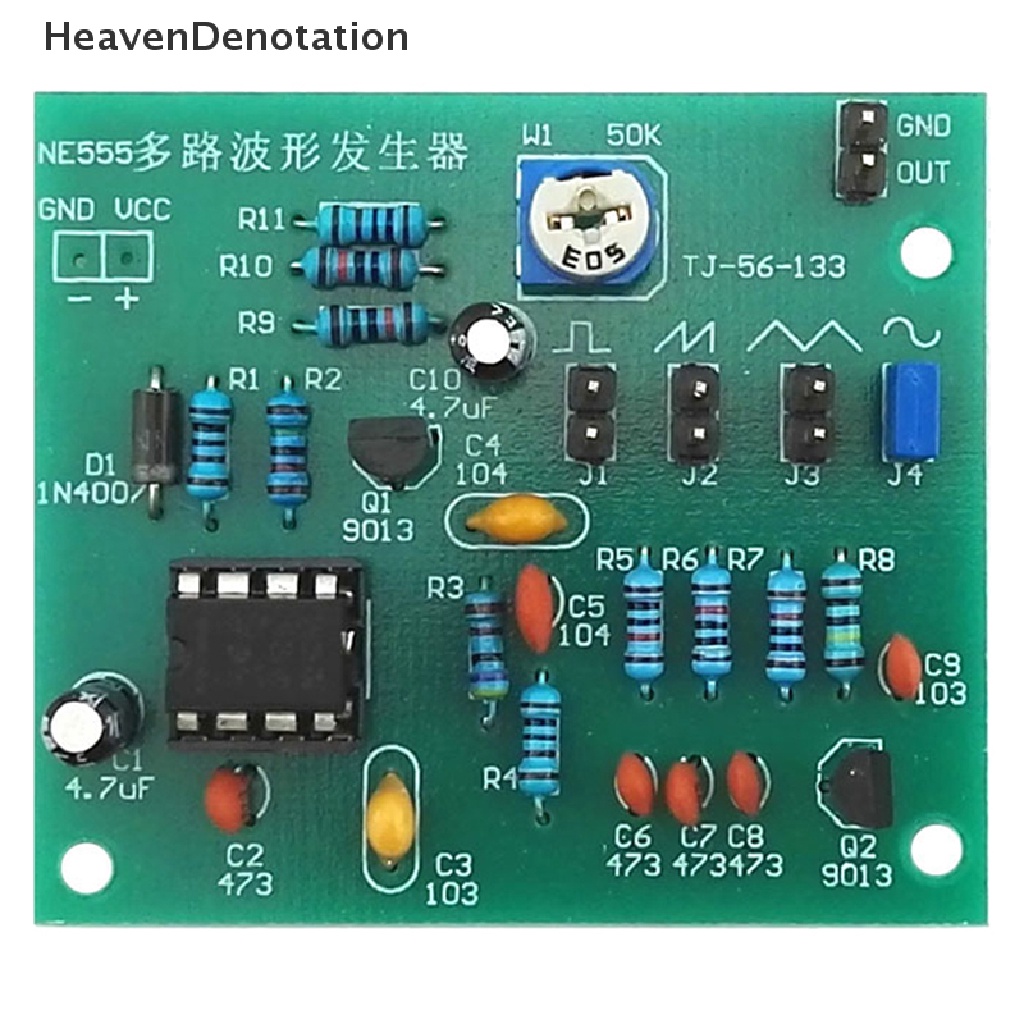

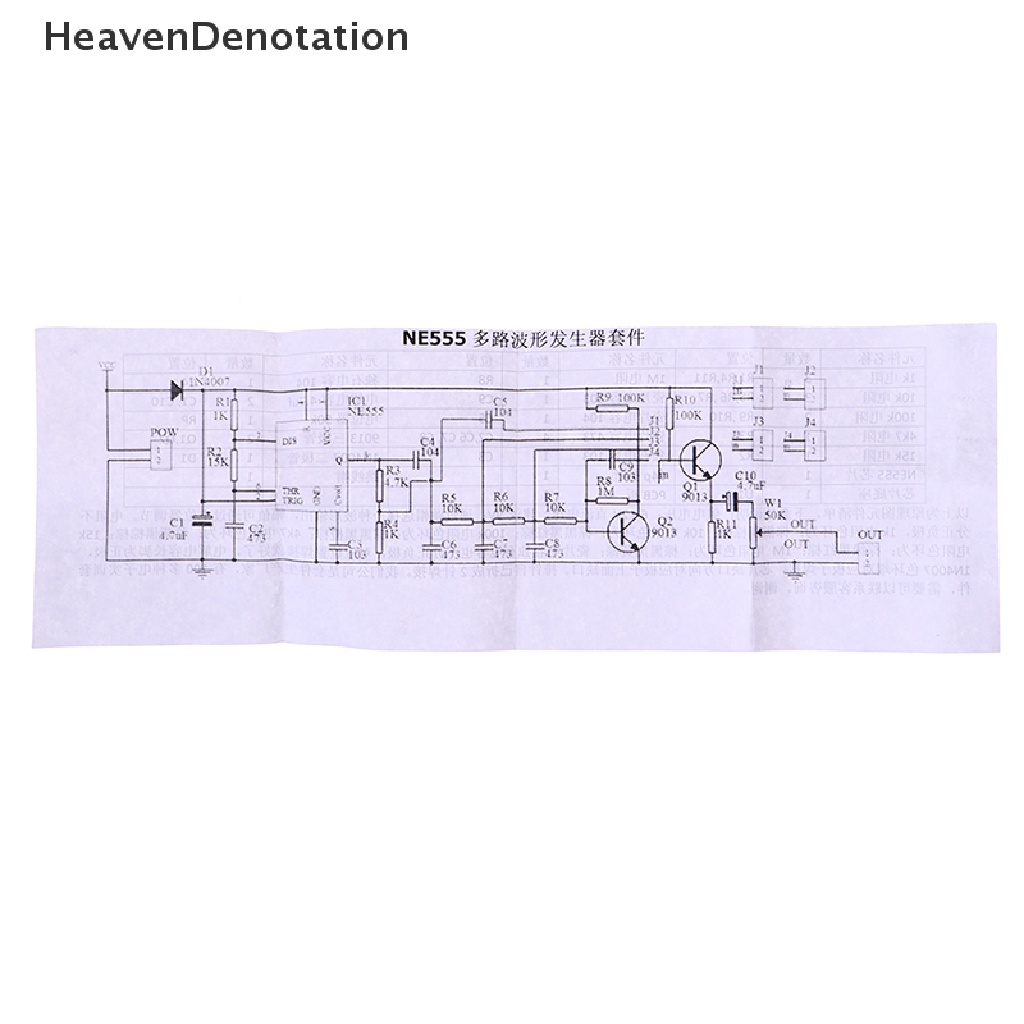

D1 adalah dioda pasokan anti-daya dan C1 adalah kapasitor filter. Bentuk penjana gelombang segiempat sama, dan isyarat keluaran dari pin 3 IC1, R1, R1, R2, dan C2 adalah kapasitor anti-interferensi. Keluaran gelombang persegi dari pin ketiga IC1 dibagi dengan R3, R4, dan C5. C5. Blok litar-pendek dipendekkan ke J1 untuk outputkan gelombang segiempat pada output. Blok litar-pendek dipendekkan ke J1 untuk outputkan gelombang segiempat pada output. Cara lain dibagi oleh C4 dan C3, dan bentuk gelombang gigi dibentuk oleh J2 melalui sirkuit integrag R5 dan C7, dan kemudian tahap berikutnya sirkuit integrag R6 dan C8 membentuk gelombang segitiga ke Keluaran J3. keluaran dari J3. keluaran J3. dari J3. Setelah sirkuit amplifikasi terdiri dari C9, R8, Q2, dan R9 diperkuat, kolektor Q2 menjadi gelombang sinus. R10, R11, dan Q1 membentuk sirkuit penguat pengikut emitor, dan sinyal terakhir dibagi oleh W1 dan dipasangkan ke W1, dan keluaran dari terminal output.

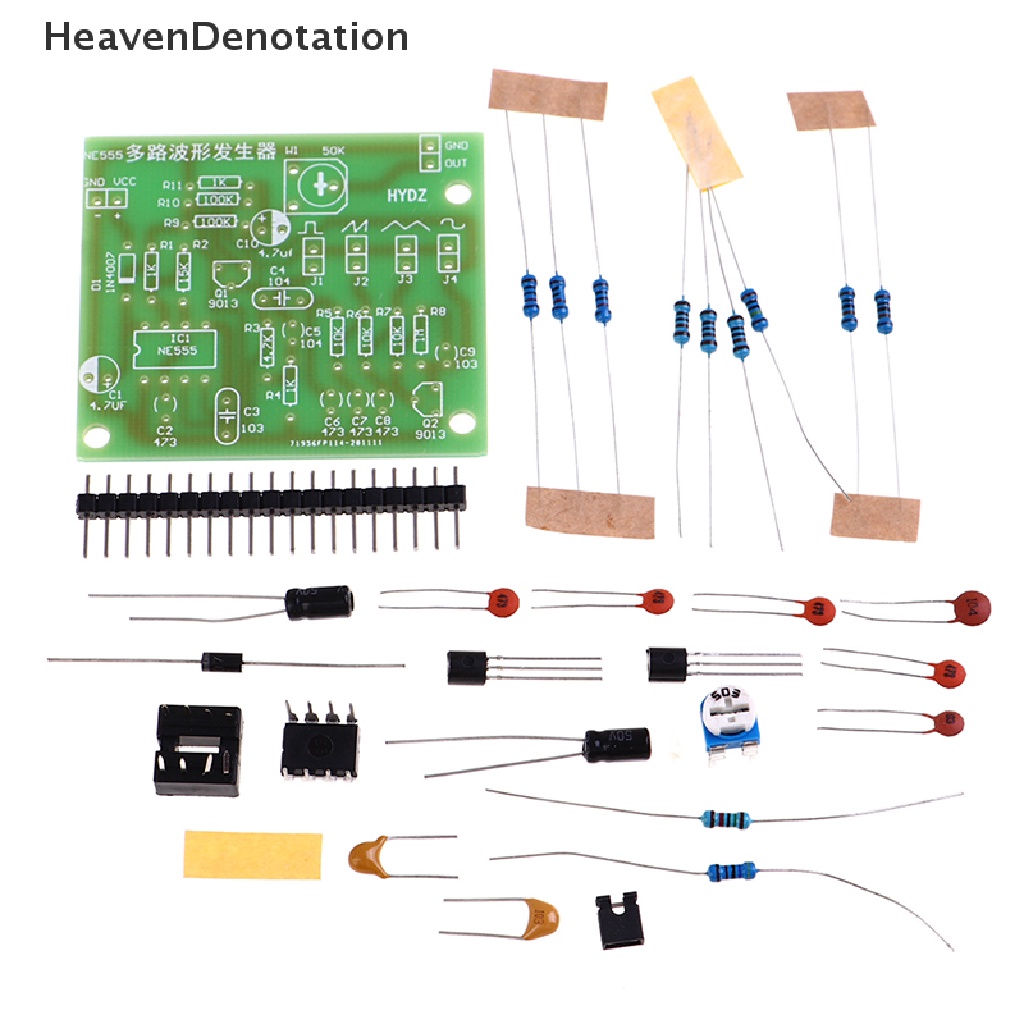

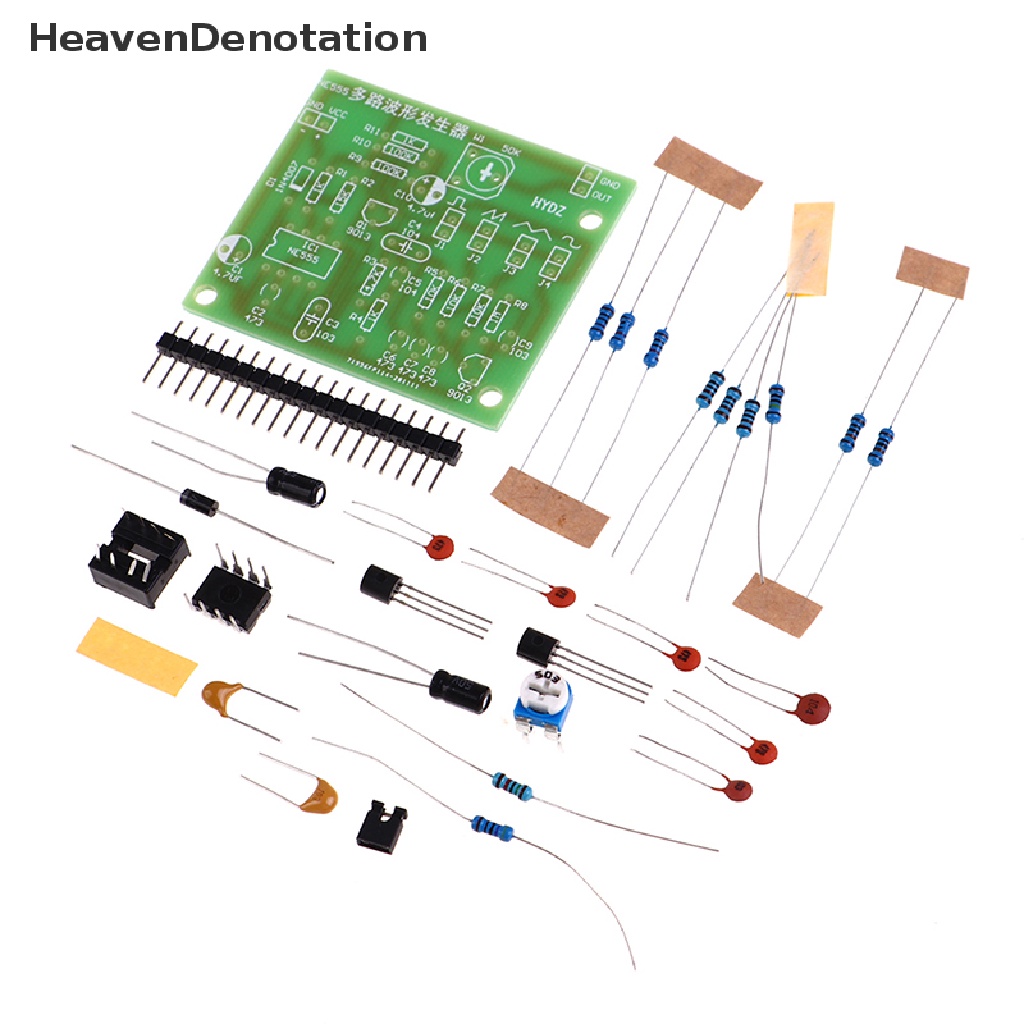

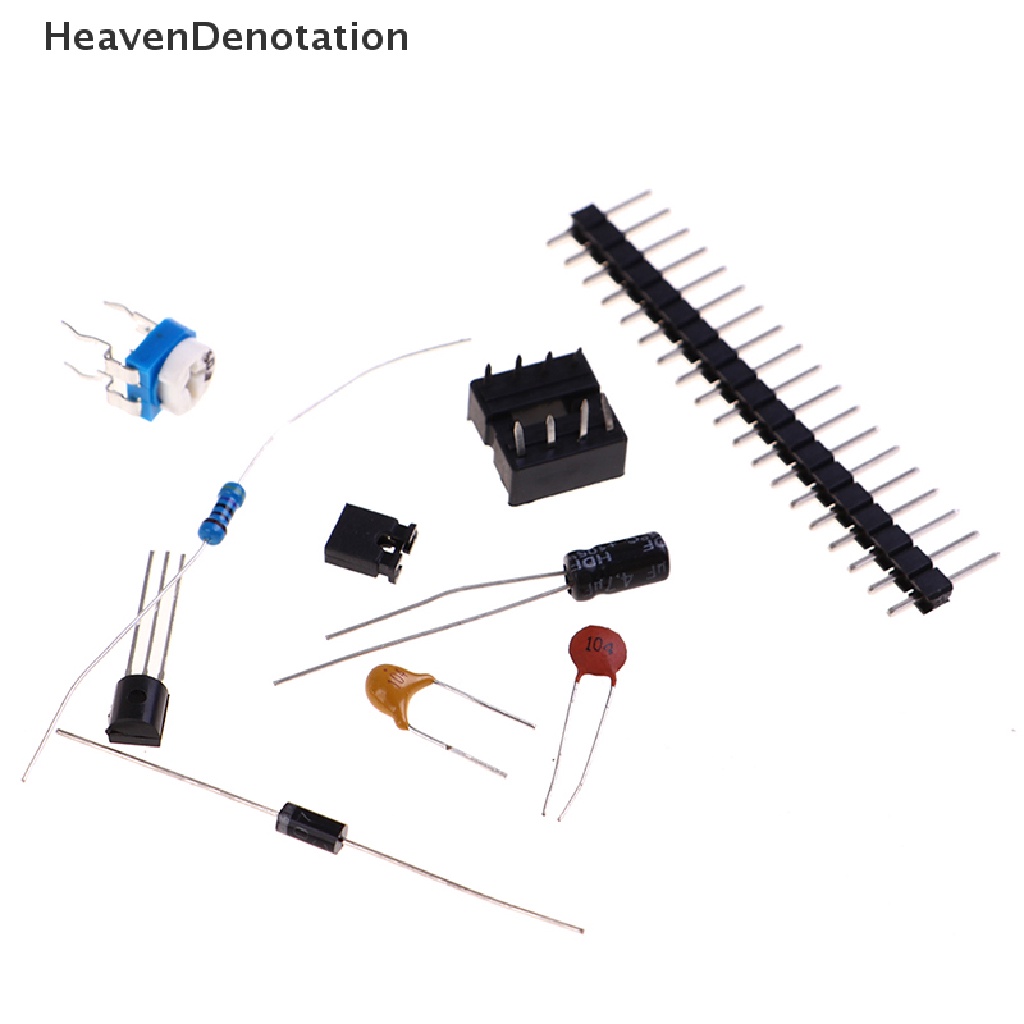

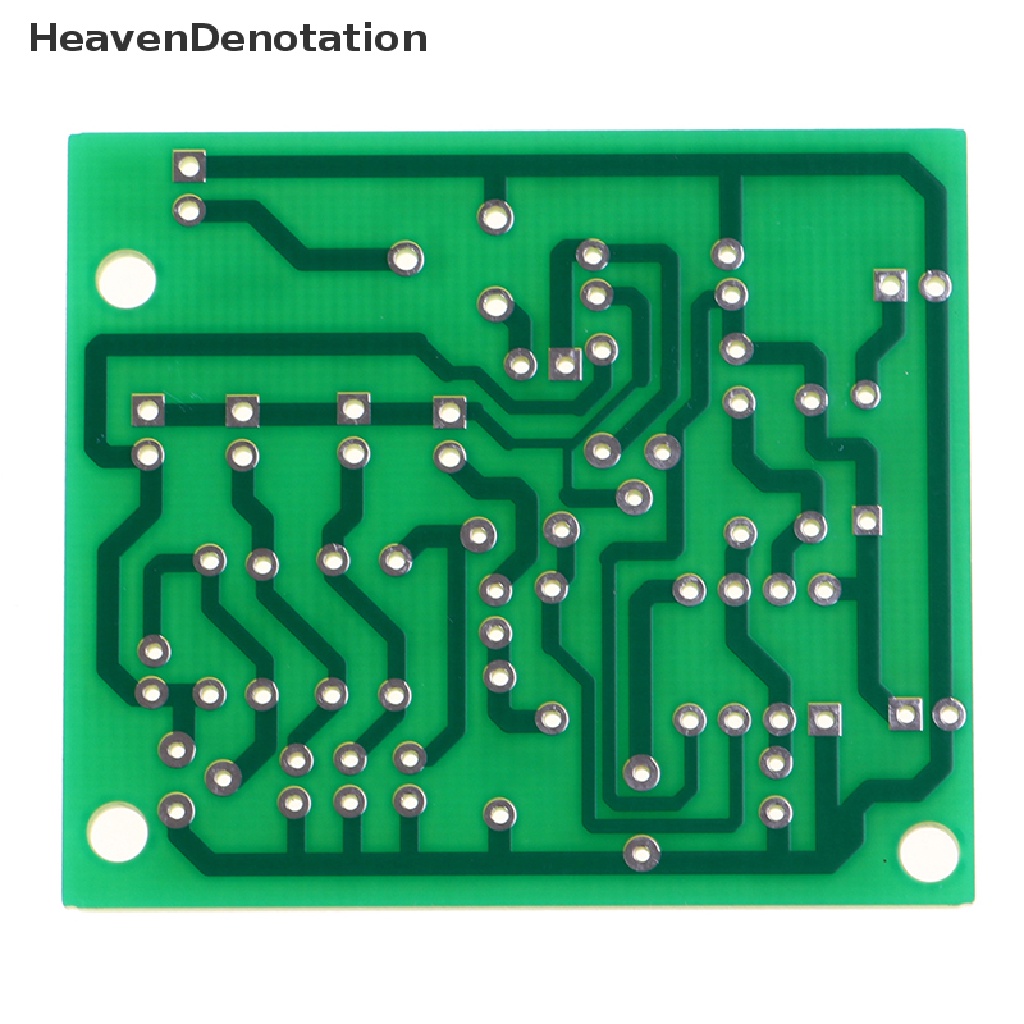

Paket Termasuk: Paket Termasuk: Termasuk: Paket: Termasuk:
Penjana Isyarat 1 pcs Penjana Isyarat 1 pcs
