[HeavenDenotation] Dc 5V-12V 2-phase 4-kabel Micro Mini Stepper Motor Driver Speed Controller Modul HDV

Detail [HeavenDenotation] Dc 5V-12V 2-phase 4-kabel Micro Mini Stepper Motor Driver Speed Controller Modul HDV

Spesifikasi: Spesifikasi: Spesifikasi: Spesifikasi:

Rentang tegangan: DC5V-12VV: DC5V-12V

Arus terukur: 800mAA 800mA

Perlindungan koneksi mundur daya: ya ya, perlindungan koneksi terbalik.

Perlindungan arus berlebih: ya ya ya.

Perlindungan panas berlebih: ya ya, perlindungan panas berlebih,

Papan kontrol drive memiliki empat mode kerja: 1. 1. Mod umum 1. Mod umum 1. Mod umum 2. Mod Inci 4. Mod Inci 4. Mode perjalanan bundar otomatis

1】 mode umum 1: Tombol stop S1, tombol maju dan mundur S2, peraturan kecepatan potensiometer W2. Jika pembalikan batas diperlukan, dua sakelar batas dapat dihubungkan pada pin P3, dan kontak dipasang pada poros bergerak motor, sehingga motor akan bergerak bolak-balik dalam sapuan antara dua batas Sakelar.

Mod biasa 2: S1 butang mula songsang, tekan mana-mana kekunci untuk henti. Regulasi kecepatan potensiometer W2. Regulasi kecepatan potensiometer. Jika batas berhenti diperlukan, dua sakelar batas dapat dihubungkan pada pin P3, sehingga motor akan berhenti bergerak saat menyentuh sakelar batas, dan motor akan terbalik setelah menyentuh tombol berlawanan.

3】 mode inci: S1 tekan ke depan, rilis berhenti, rilis terbalik, rilis berhenti, pengaturan kecepatan potensiometer W2. Jika batas berhenti diperlukan, sakelar batas atas dapat terhubung ke P3.

4】 mode perjalanan bundar otomatis: S1 start stop, S2 maju dan mundur, W2 potensiometer kecepatan regulasi, potensiometer W1 menyesuaikan jumlah langkah bundar otomatis. Setelah bintang, motor akan berjalan bolak-balik secara otomatis dalam langkah-langkah yang diatur oleh W1.

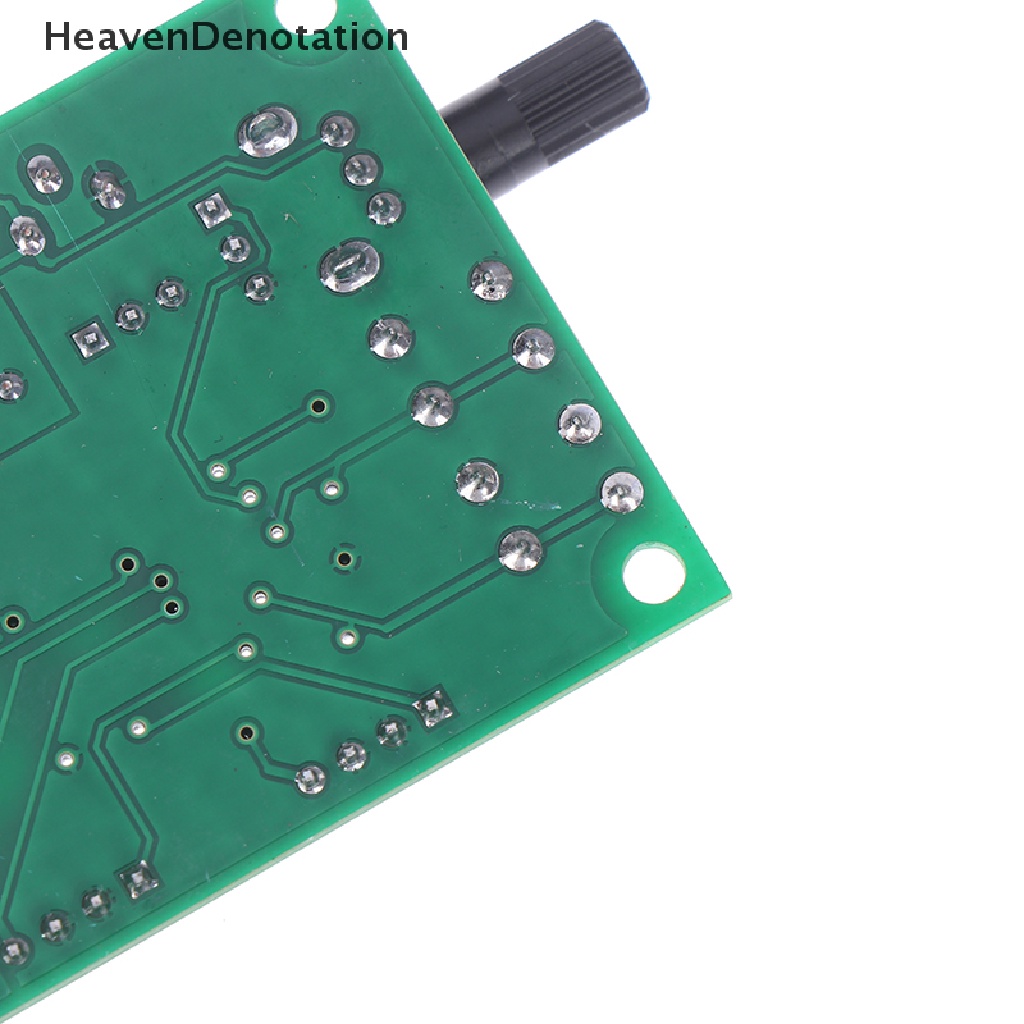

Gambar produk
