[HeavenDenotation] Bldc Three Phase Brushless Motor Controller PWM Tanpa Hall Sensor Driver Board HDV

Detail [HeavenDenotation] Bldc Three Phase Brushless Motor Controller PWM Tanpa Hall Sensor Driver Board HDV

Fitur:
1.Output garis 3 fase U V W terhubung ke motor tanpa sikat

2. Gnd 5V Papan induk dilengkapi dengan 5V (semasa ini tidak melebihi 200MA)

3. Catu daya utama VCC GND (catu daya DC eksternal)

4. Keluaran sinyal denyut nadi kecepatan SC (hanya antarmuka yang disimpan, bukan untuk dukungan teknis)

5. Kontrol maju dan mundur DIR menjaga tingkat rendah tetap efektif (dapat dihubungkan ke sakelar eksternal tanah) DIR maju dan mundur menjaga tingkat rendah tetap terhubung ke sakelar eksternal tanah)

6. Kontrol rem brake menjaga tingkat rendah tetap aktif (dapat dihubungkan ke tanah dengan sakelar eksternal)

Terminal input ganda kontrol kecepatan PWM 6.0-5V (kontrol kecepatan potensiometer on-board juga dapat dialihkan oleh jumper untuk menghubungkan kontrol kecepatan input sinyal siklus PWM jumlah ana eksternal 0-5V)

Teknoi Full-chip, kinerja stabil, dan desain ramah pengguna, semua antarmuka menggunakan blok terminal, heat sink standar, potensiometer kecepatan on-board, dan dapat digunakan saat tangan dinyalakan, menghemat waktu dan khawatir



Spesifikasi:
Warna seperti gambar
Jumlah: 1 PCC:
Nama produk: zs-x11f
Tegangan kerja: 6.5-50V
Arus berkendara: disipasi panas berpendingin udara 16A plus 16A ditambah pembuangan udara 30AA 30A
Daya maksimum: 350W
Perlindungan arus berlebih: Ya
Perlindungan locked-rotor: Ya (setelah rotor terkunci, arus akan jatuh dan berjalan secara otomatis pada interval)
Perlindungan suhu berlebih: Ya (daya suhu berlebih setengah)
Kecepatan maksimum: 224000 Rpm 2 tiang (motor tiang), 74000 RPM (motor 6 tiang), 40000 RPM (motor tiang 12), 35000 RPM (motor tiang 14).
Ukuran produk: panjang 63MM * lebar 45MM * tinggi 31MMMM * tinggi 31MM
Paket Termasuk: 1 PC Tiga Tahap Pengontrol Motor PWM Tanpa Papan Driver Sensor Hall Termasuk: 1 PC Tiga Tahap Tanpa Kuas PWM Tanpa Papan Driver Sensor Hall

Catatan:
1.Perkenankan perbedaan 0,1-0,3 cm karena pengukuran manual, terima kasih.
2.Harap dipahami karena iradiasi cahaya atau perbedaan tampilan komputer, jadi saya tidak dapat menjamin foto dan warna asli 100% sama.

Tindakan pencegahan: Pencegahan:

1. Koneksi terbalik dari kutub daya positif dan negatif pada motherboard akan menyebabkan kerusakan permanen pada beberapa chip di papan (bahkan jika tidak bekerja selama 1 detik)

2. Ada sampel perlindungan arus berlebih pada output motor selama operasi normal. Karena daya dan arus modulnya sangat besar, tolong jangan buat modul hubung singkat ketika modulnya tidak berfungsi secara normal. Setelah sirkuit pendek, sirkuit dapat dibakar dan tabung dapat meledak, mesin uji kabel pertama Silakan gunakan tes arus kecil dan tegangan rendah, setelah ok, lalu oleskan arus tinggi dan tegangan tinggi. Karena modul papan telanjang, harap perhatikan isolasi kepala kabel. Karena itu adalah modul papan telanjang, harap perhatikan isolasi kepala kabel. Dilarang keras bahwa tegangan yang kuat menyentuh bagian papan.

3. Jangan terhubung ke motor yang jelas tidak konsisten dengan tegangan modul

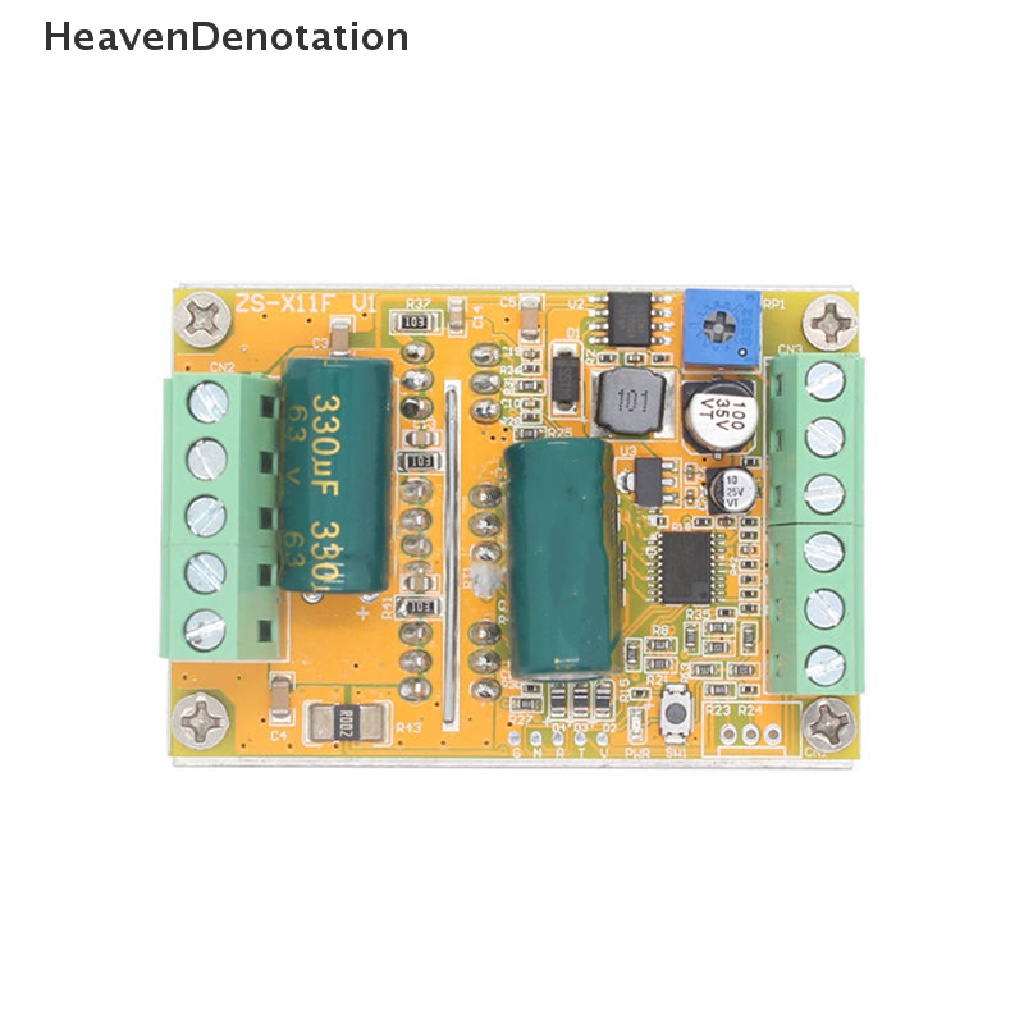

Gambar produk
