[HeavenDenotation] Backlight TV LED LCD Universal Konstan Saat Ini Papan Driver Boost 14-37Inch HDV

Detail [HeavenDenotation] Backlight TV LED LCD Universal Konstan Saat Ini Papan Driver Boost 14-37Inch HDV

Papan Latar LED 1,14-37 inci Papan Pengemudi Lampu Latar LED Pemalar Papan arus konstan
2.Efisiensi konversi mencapai lebih dari 92% struktur BOOST, efisiensi konversi mencapai lebih dari 92%
3.Panas Rendah Perangkat, stabilitas, memiliki masa pakai yang lebih lama
4.Pcb kecil, Desain ramping, Kesalahan kontrol saat ini dalam ± 5% 5%
5.Produk ini adalah papan arus konstan, tegangan diadaptasi secara otomatis

Spesifikasi: Spesifikasi: Spesifikasi: Spesifikasi:

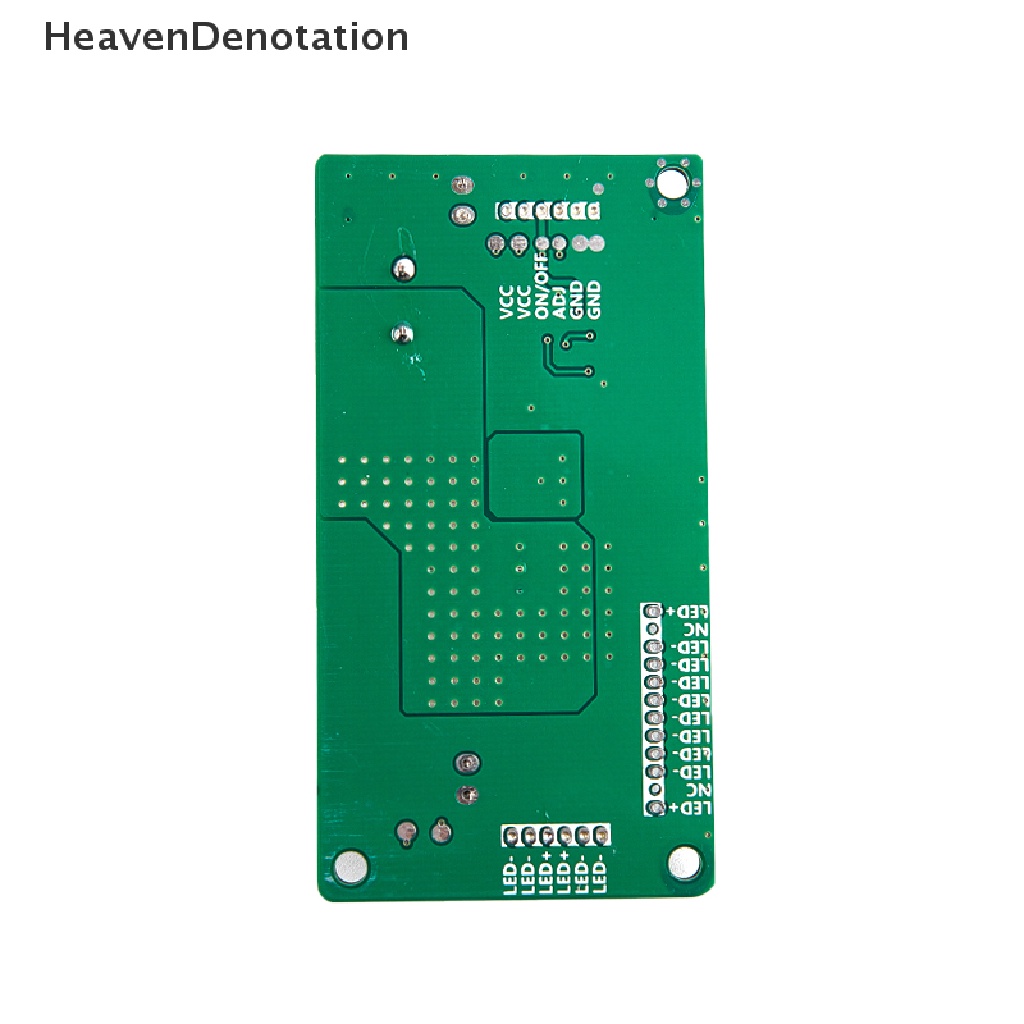

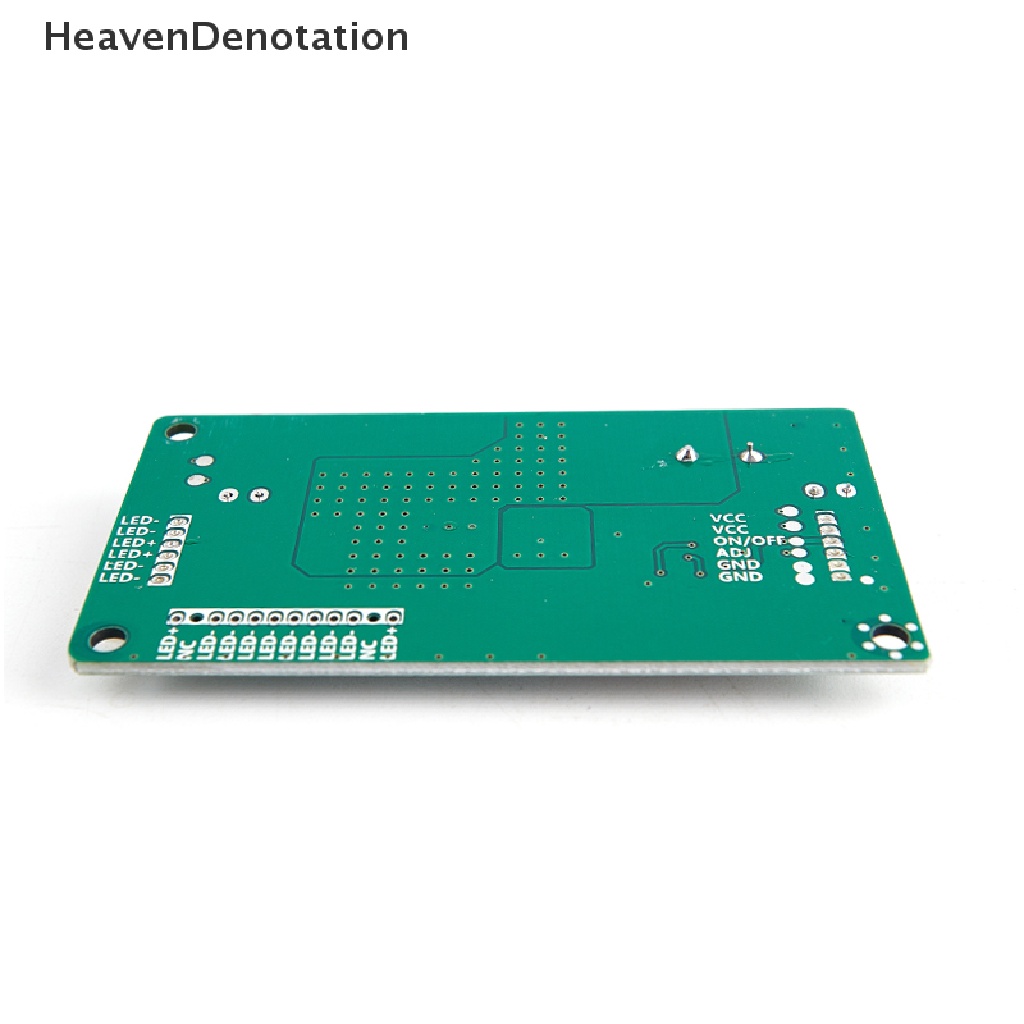

Kode simbolis Elektronik Umum Lampu Latar:
Vcc: Pasokan tegangan positif, tegangan pasokan sirkuit (tegangan biasanya 12V atau 24V)
On/off,on,on_bl: Tukar pin isyarat
Pwm, PDIM, VDAJ, BL-PWM: pin penyesuaian kecerahan
Gnd: Tanah (elektroda negatif)
Led+: elektroda positif dioda pancaran cahaya (lampu) (lampu)
Led-: elektroda negatif dioda pancaran Cahaya (lampu) (lampu) (lampu)
Peningkatan suhu dikontrol sekitar 25 derajat (Tingkat suhu = suhu permukaan perangkat - suhu sekitar)

Parameter Had:
Saat input 24V: Vout = 75V Iout = maksimal 720mA atau 60W
Saat input 12V: Vout = Iout 75V = maksimal 400mA atau 30W
Anda dapat menggunakan catu daya 12V untuk mengurangi biaya sistem
Tip Hangat
Parameter batas mengacu pada kapasitas maksimum saat produk dalam proses aplikasi. Bahkan, harap di bawah parameter batas untuk memastikan keandalan produk saat menggunakan.

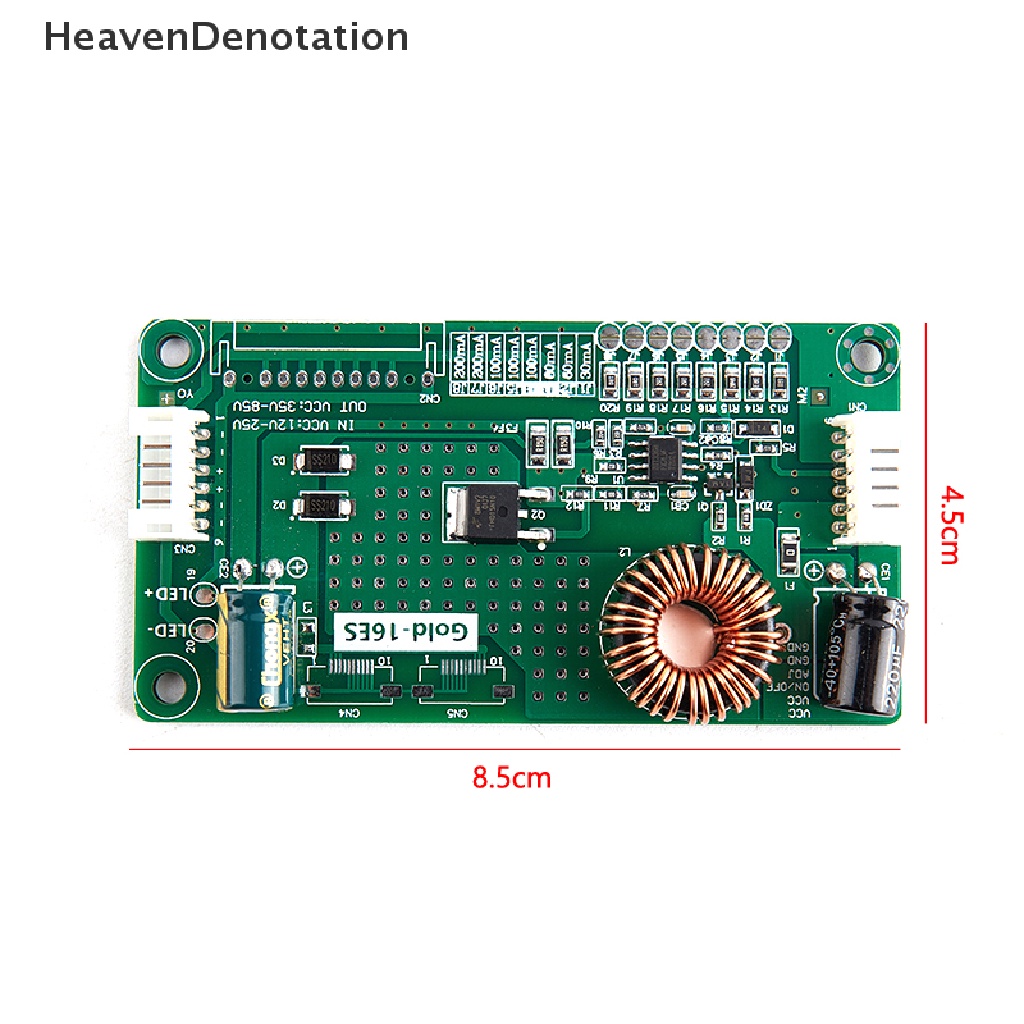

Ukuran PCB sekitar 6.80*3.0 cm/2.68"*1.18"

Catatan: Catatan:
Ukuran untuk pengukuran manual, mungkin ada kesalahan 0 hingga 2 cm, termasuk fenomena normal.
Gambar mungkin tidak mencerminkan warna sebenarnya dari item tersebut. Dan karena perbedaan antara monitor yang berbeda, gambar mungkin tidak mencerminkan warna sebenarnya dari item tersebut. Terima kasih! Terima kasih!

Paket termasuk::
Papan Pengemudi Lampu LED 1 PC * 14-37 Inch Langkah Papan Pengemudi LCD TV Konstan Lampu Latar Saat Ini

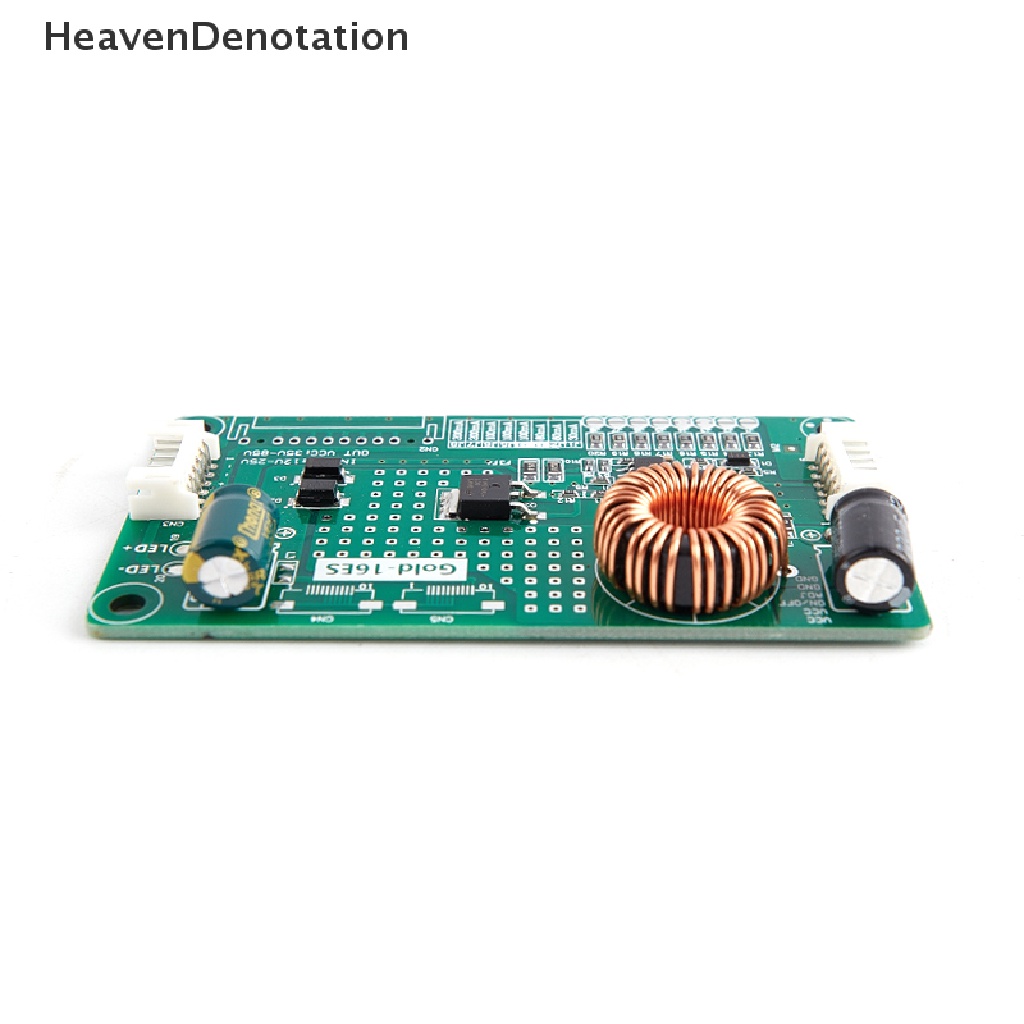

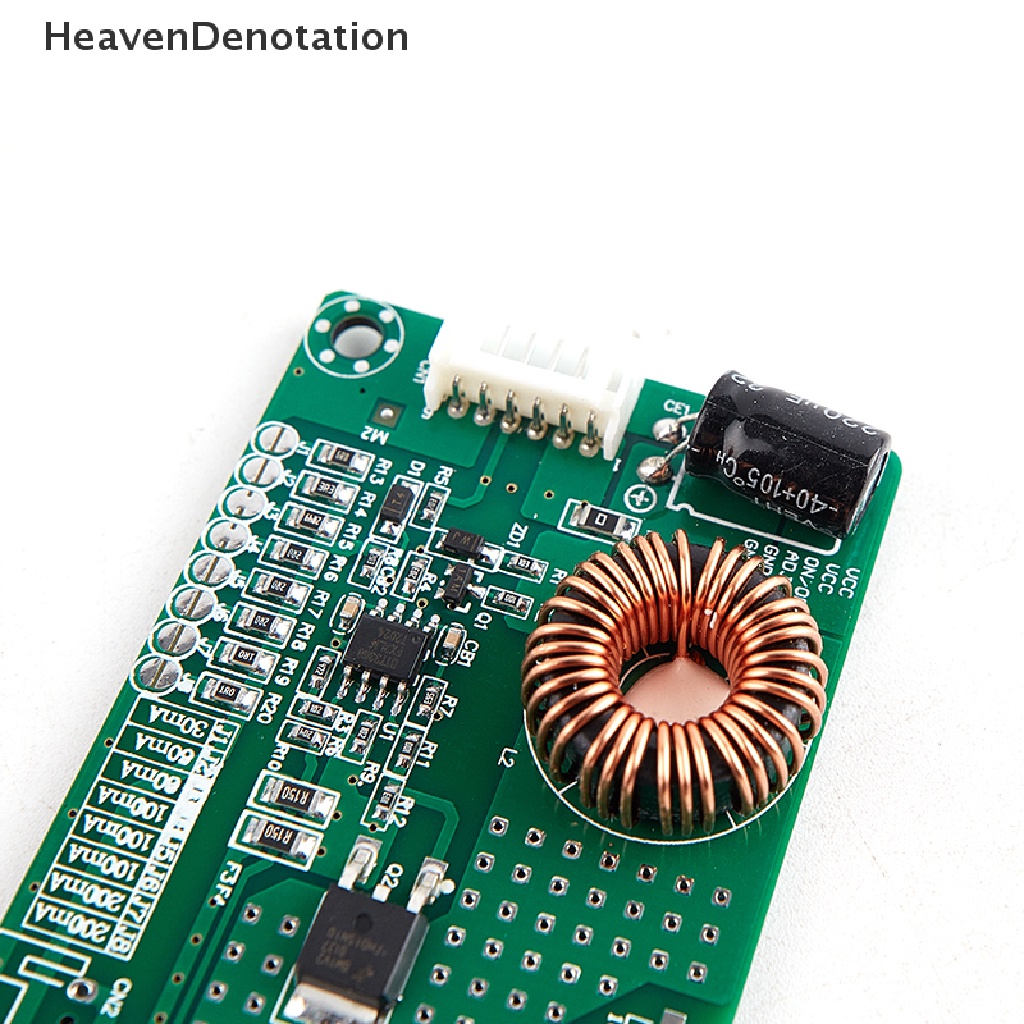

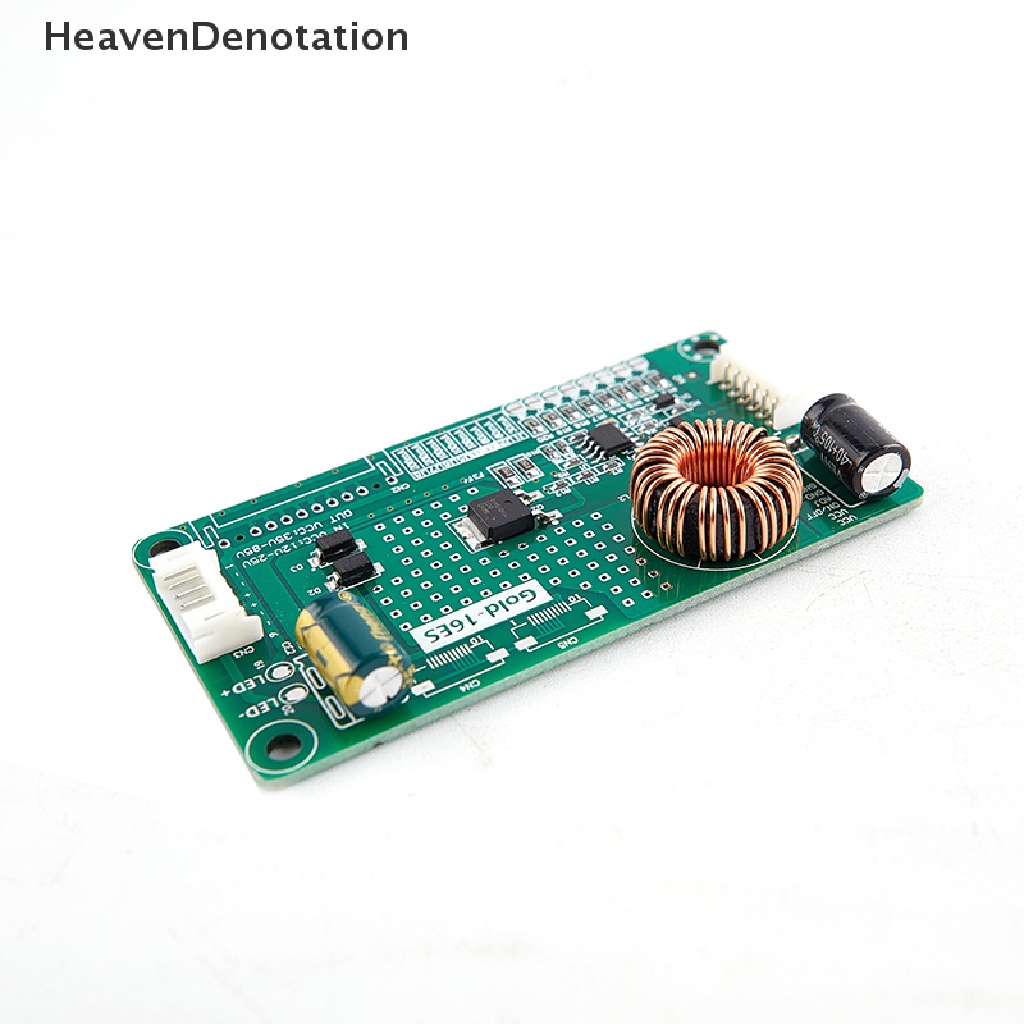

Gambar produk
