HB100 Microwave Doppler Radar Sensor Detector Probe Wireless Module

Detail HB100 Microwave Doppler Radar Sensor Detector Probe Wireless Module

Deskripsi HB100 Microwave Doppler Radar Sensor Detector Probe Wireless Module
Berfungsi seperti sensor PIR hanya cara kerjanya bukan dari radiasi gelombang Inframerah melainkan metode efek doppler.

Sensor ini bisa mendeteksi benda bergerak terutama orang atau kendaraan disekitar hingga radius 7-10meter.

Deskripsi:
1, Ukuran: 37mmX45mmX8mm
2, chip utama: HB100
3, tegangan kerja: DC 5V

HB100 adalah penggunaan prinsip-prinsip desain radar Doppler microwave (Doppler Radar) dari benda detektor microwave yang bergerak, terutama digunakan pada sakelar kontrol pintu otomatis, sistem keamanan, sistem kontrol otomatis CCTV mesin ATM, sinyal kereta otomatis, dan lain-lain.

HB100 adalah detektor radar Doppler microwave standar 10,525GHz, metode pendeteksian dibandingkan dengan metode deteksi lain memiliki keuntungan sebagai berikut:
1, deteksi non-kontak;
2, tidak tergantung pada suhu, kelembaban, kebisingan, udara, debu, efek ringan lainnya, cocok untuk lingkungan yang keras;
3, kemampuan interferensi anti-RF;
4, daya keluarannya kecil, merupakan bahaya bagi manusia;
5, jarak: lebih dari 20 meter jangkauan deteksi.
6, Prinsip Doppler: Teori doppler berdasarkan waktu, ketika gelombang radio menjumpai obyek dalam proses perpindahan akan tercermin saat gelombang, frekuensi gelombang yang dipantulkan akan menabrak objek dengan gerakan untuk mengubah keadaan. Jika gelombang radio menemukan posisi objek yang tetap, maka frekuensi gelombang yang dipantulkan dan gelombang frekuensi pemancar harus sama. Jika benda bergerak menuju peluncuran, maka gelombang yang dipantulkan akan dikompres, yang akan meningkatkan frekuensi gelombang yang dipantulkan; Jika tidak, frekuensi gelombang yang dipantulkan berkurang.

Feature
Launch:
1 transmission frequency: 10.525 GHz
2 Frequency Setting Accuracy: 3MHz
3 Output power (minimum): 13dBm EIRP
4 Operating voltage: 5V 0.25V
5 Operating Current (CW): 60mA max., 37mA typical
6 harmonic emission: <-10dBm
8 average current (5% DC): 2mA typ.
9 Pulse width : 5uS

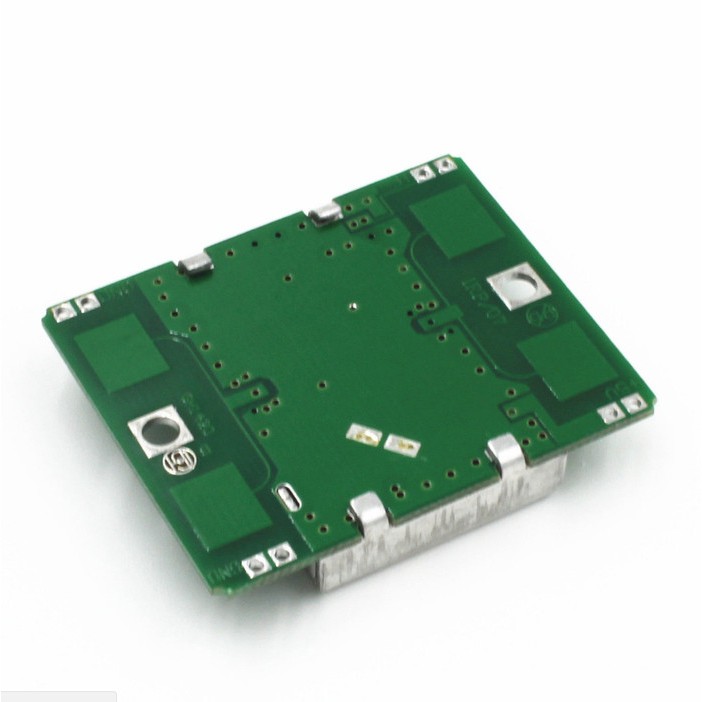

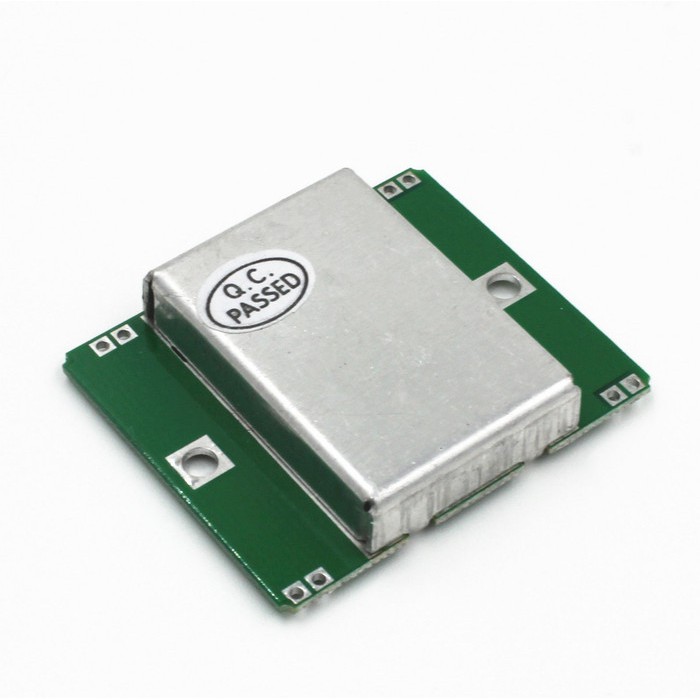

Gambar produk
