Detail GY-MAX4466 ELECTRET MICROPHONE AMPLIFIER SENSOR SUARA ADJUSTABLE GAIN
SEN-0109========
Deskripsi:
====================
GY-MAX4466 electret microphone amplifier MAX4466 adjustable amplifier module Tambahkan telinga ke proyek Anda dengan amplifier mikrofon electret yang dirancang dengan baik ini.
Papan yang dirakit dan diuji ini dilengkapi dengan mikrofon electret 20-20KHz yang disolder. Sensor ini paling baik digunakan untuk proyek seperti penukar suara, pencatatan audio, dan proyek audio-reaktif yang menggunakan FFT. Dibagian belakang module sudah ada trimpot untuk adjustable gain loh.
Menggunakannya sederhana: hubungkan GND ke ground, VCC ke 2.4-5VDC.
Pin output tidak dirancang untuk menggerakkan speaker atau apapun kecuali headphone in-ear terkecil - Anda memerlukan penguat audio (seperti ampli stereo 3.7W) jika Anda ingin menghubungkan amp secara langsung ke speaker. Spesifikasi: Untuk amplifikasi, kita menggunakan Maxim MAX4466, sebuah op-amp yang dirancang khusus untuk tugas yang rumit ini! Penguatnya memiliki penolakan kebisingan power supply yang sangat baik, jadi amplifier ini terdengar sangat bagus dan tidak terlalu banyak noise seperti jerawat mic amp lain yang telah kami coba!
Anda bisa mengatur gain dari 25x menjadi 125x. Itu turun menjadi sekitar 200mVpp (untuk volume bicara normal sekitar 6 "pergi) yang bagus untuk melekat pada sesuatu yang mengharapkan input 'line level' tanpa kliping, atau sampai sekitar 1Vpp, ideal untuk membaca dari mikrokontroler ADC.
Outputnya adalah rail-to-rail jadi jika suaranya menjadi keras, output bisa naik ke 5Vpp!
Untuk performa terbaik, gunakan 3.3V di arduino
Bentuk gelombang audio akan keluar dari pin OUT. Outputnya akan memiliki bias DC dari VCC / 2 jadi kapan Its sempurna tenang, tegangan akan menjadi stabil VCC / 2 volt (itu adalah DC digabungkan). Jika peralatan audio Anda ada Dengan menggunakan audio AC yang digabungkan, letakkan kapasitor 100uF antara pin output dan masukan dari input Anda alat.
Paket:
1 x GY-MAX4466 ELECTRET MICROPHONE AMPLIFIER MAX4466 WITH ADJUSTABLE GAIN

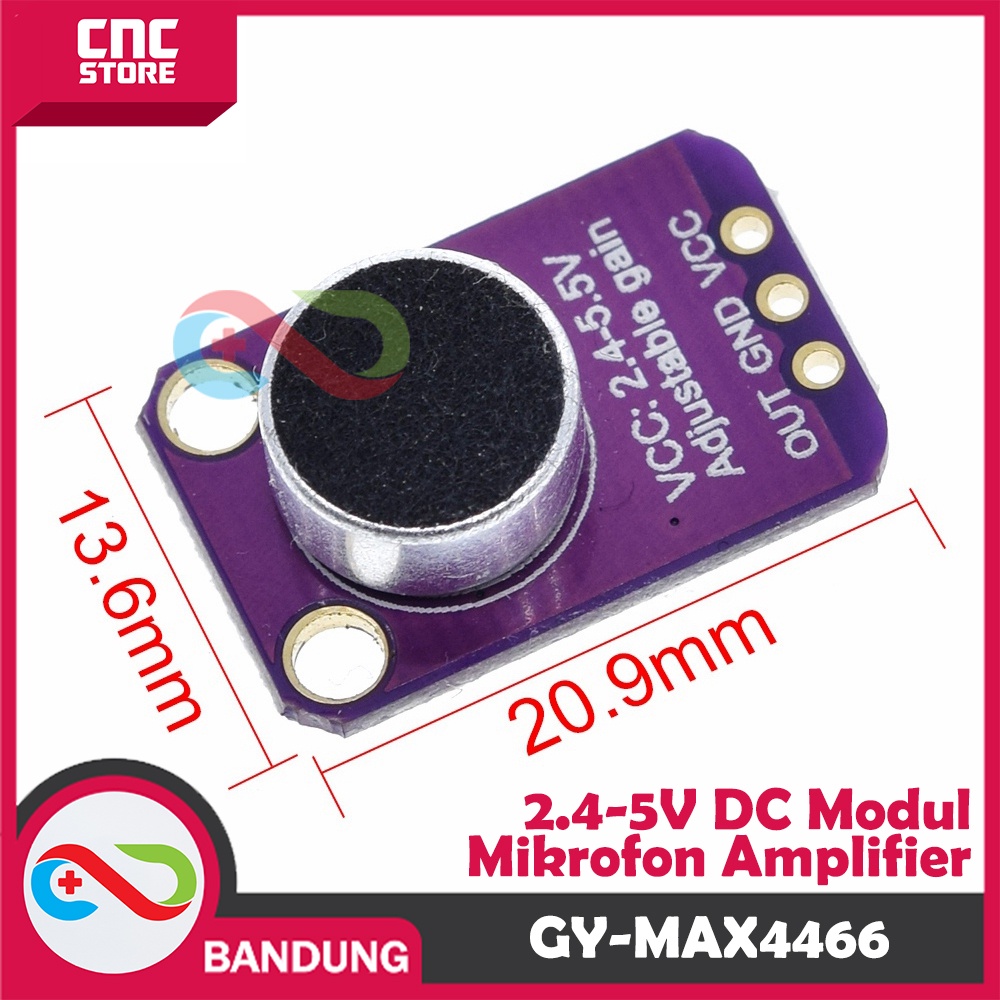

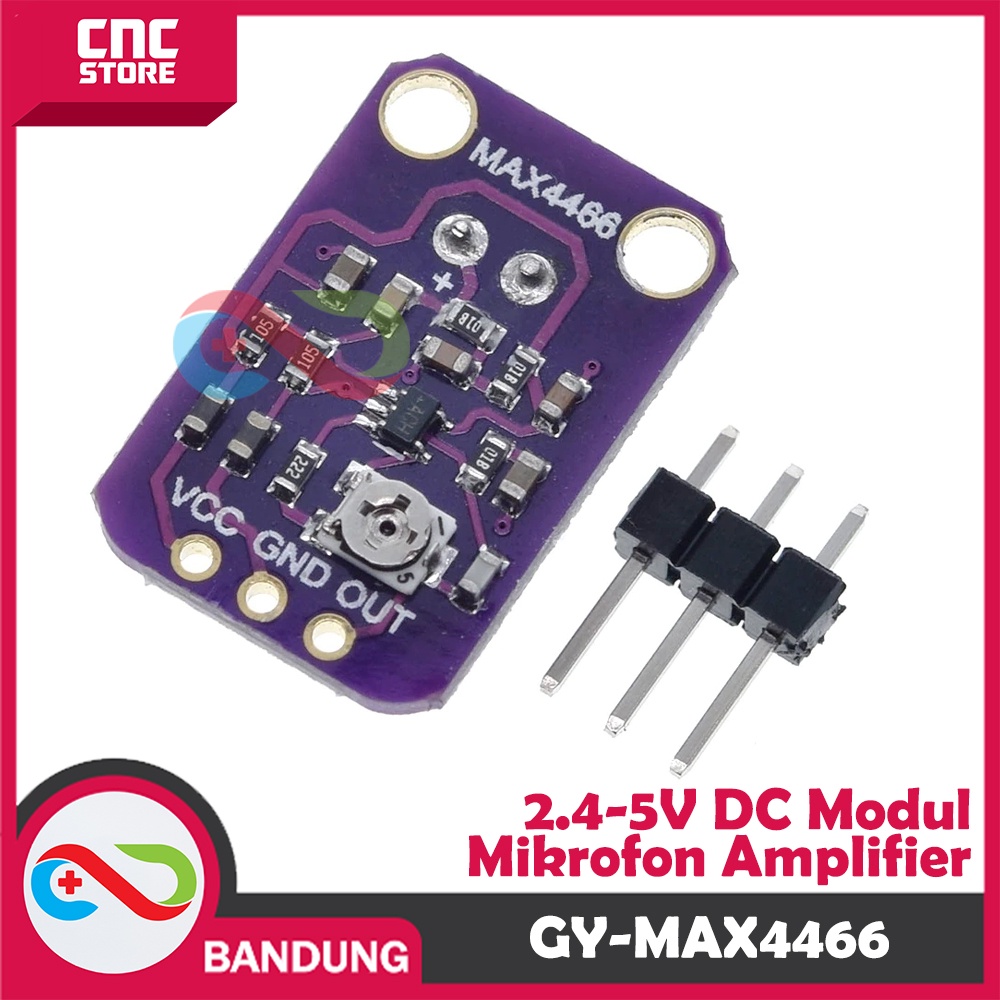

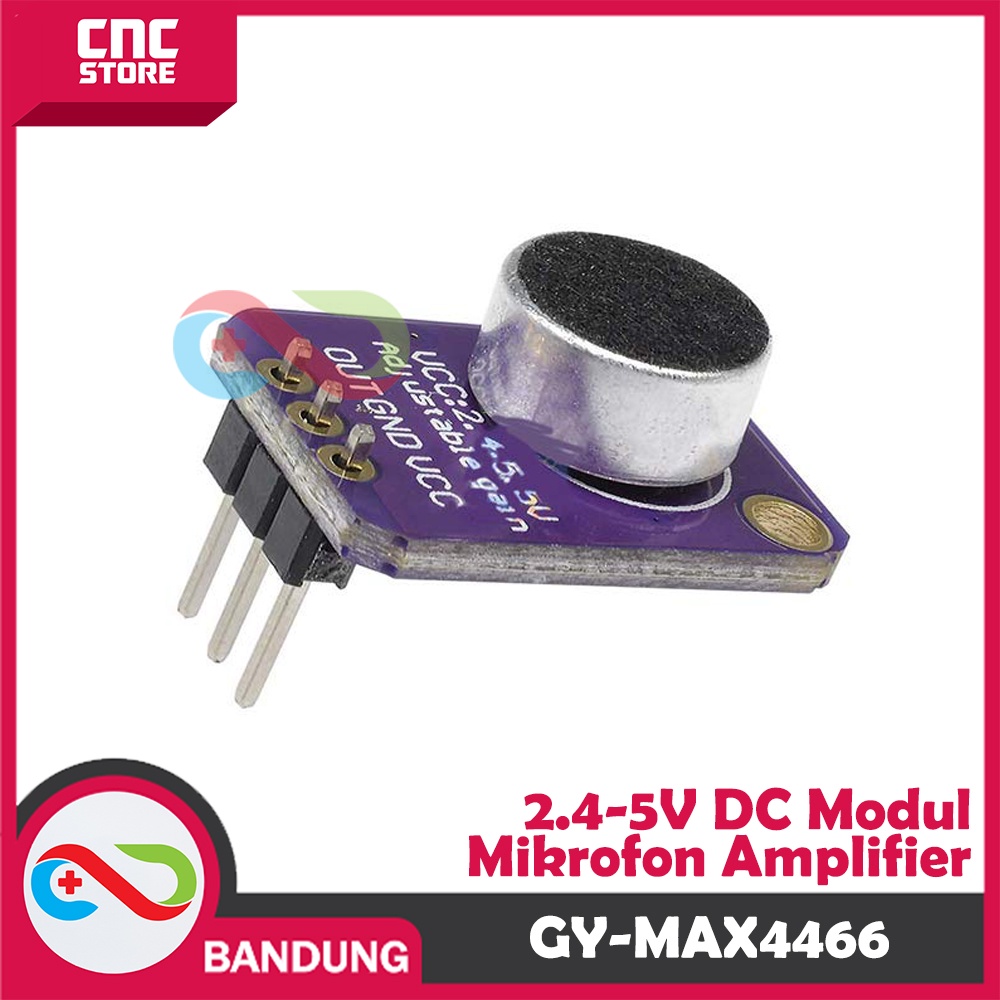

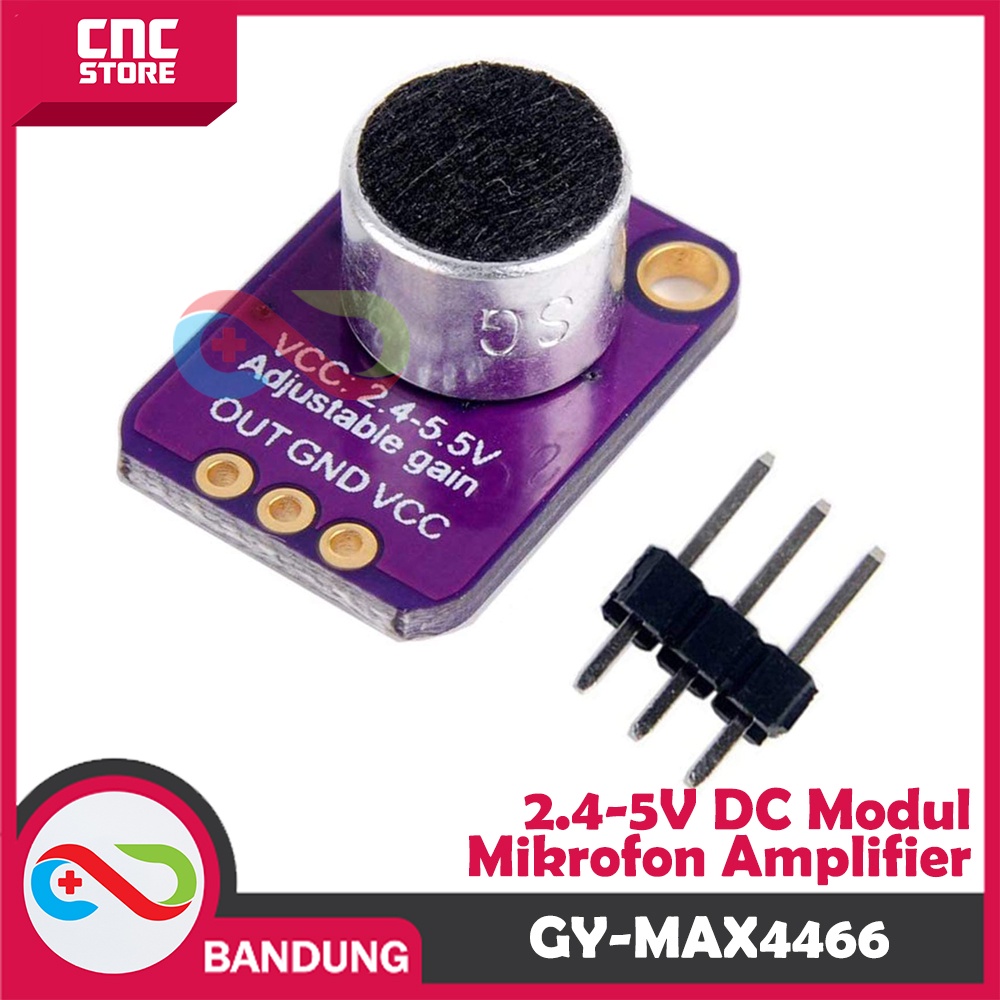

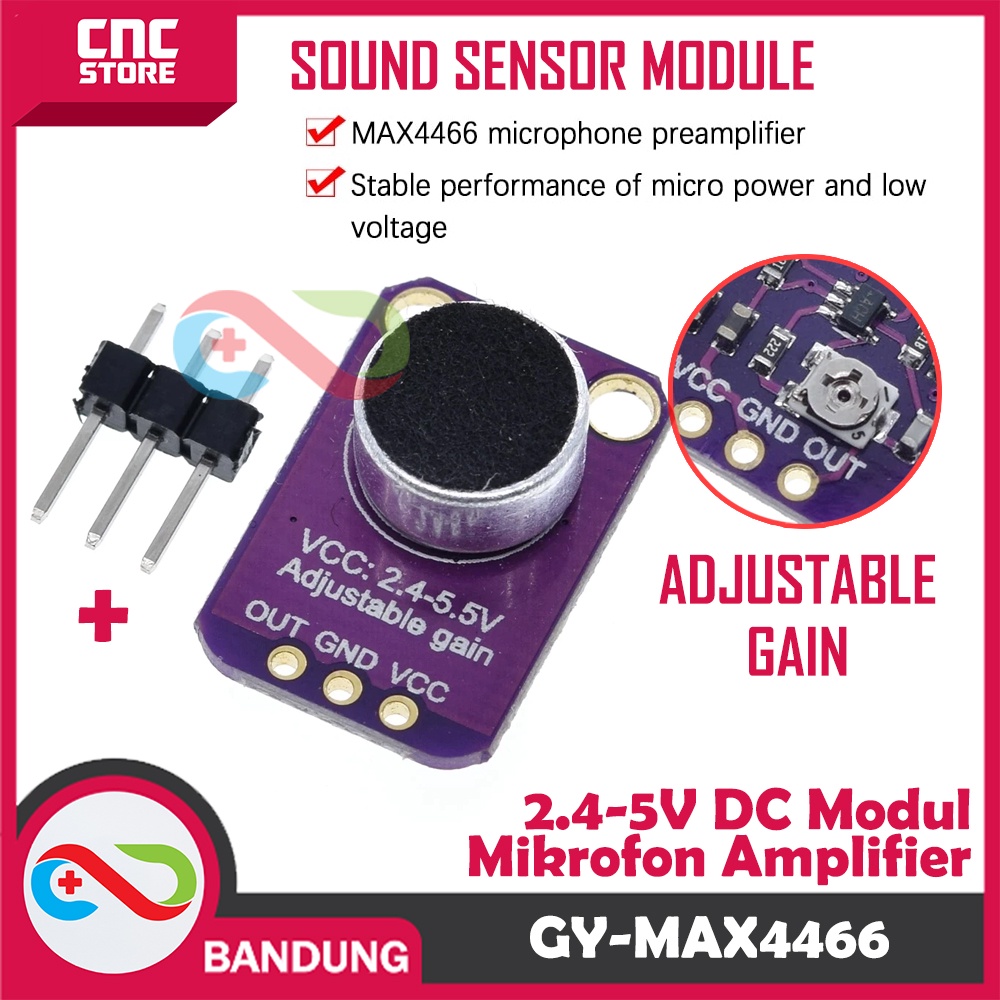

Gambar produk
