ENC28J60 Ethernet LAN Network SPI Port Module

Detail ENC28J60 Ethernet LAN Network SPI Port Module

Deskripsi ENC28J60 Ethernet LAN Network SPI Port Module
Chip board ENC28J60-I/.

Papan 25 MHZ kristal.

Antarmuka jaringan papan HR911105A.

3.3 V power supply pin.

Ukuran: 5.9 cm x 3.5 cm-2.32 inch x 1.38 inch.



Debug pengingat:

1, alamat IP dari komputer ke segmen jaringan dan modul seperti IP module 192.168.1.2, IP komputer set: 192.168.1.3; 192.168.1 adalah 3 bagian;

2, cross kabel jaringan terhubung ke mulut jaringan komputer modul dan mulut; (yaitu kabel jaringan 1 3,2 cross dan kemudian tidak mengerti bahwa ada gambar Baidu);

3, modul dan MCU koneksi harus memperhatikan koneksi dari setiap baris dapat diandalkan (permukaan bahkan tidak terhubung dengan baik);

4, dan MCU port IO untuk konfirmasi yang tepat;

5 program mengkompilasi ulang, download mengkonfirmasi apakah untuk men-download! STM32 dan 51 IO

Instruksi kabel:

############ STM32 koneksi # # # # # # # # # #

STM32f103VBT6 ENC28J60 modul atau stm32

PC10 ----------- RESET

PC12 --------- CS//PC12 pull-up output mode

//SPI1-

PA5 ----------- SCISSORS//output mode

PA6 ----------- JADI//mode input

PA7 ----------- SI//output mode

# # # # ##51 mikrokontroler ###########//---------------------------------

Mengubah alamat IP dan alamat MAC di uipopt. h

192.168.1.100

//--------------------------------- Port konfigurasi spi h.

STC12C5A60S2 DIP OSC: 18.432 Msbit CSN = P1 ^ 0;//28J60-CS (SS)

Sbit DOSA = P1 ^ 1;//MOSI

Sbit ANAK = P1 ^ 2;//MISO

Sbit SCKN = P1 ^ 3;//SCISSORS

Sbit RSTN = P1 ^ 4;//RST

Sbit INTN = P3 ^ 3;//INT

ENC28J60 MiniDeskripsi Produk:



1. Chip papan ENC28J60/SS.
2 Dewan 25 MHZ kristal.
3. Antarmuka jaringan papan HR911105A.
4. 3.3 V power supply pin.

5. Ukuran: 48.8 (mm) x 18.5 (mm).

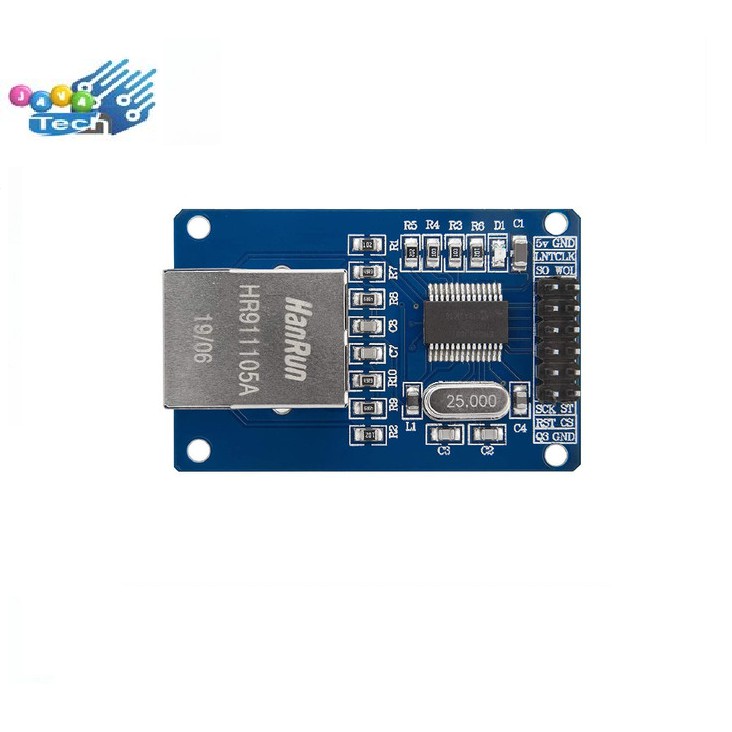

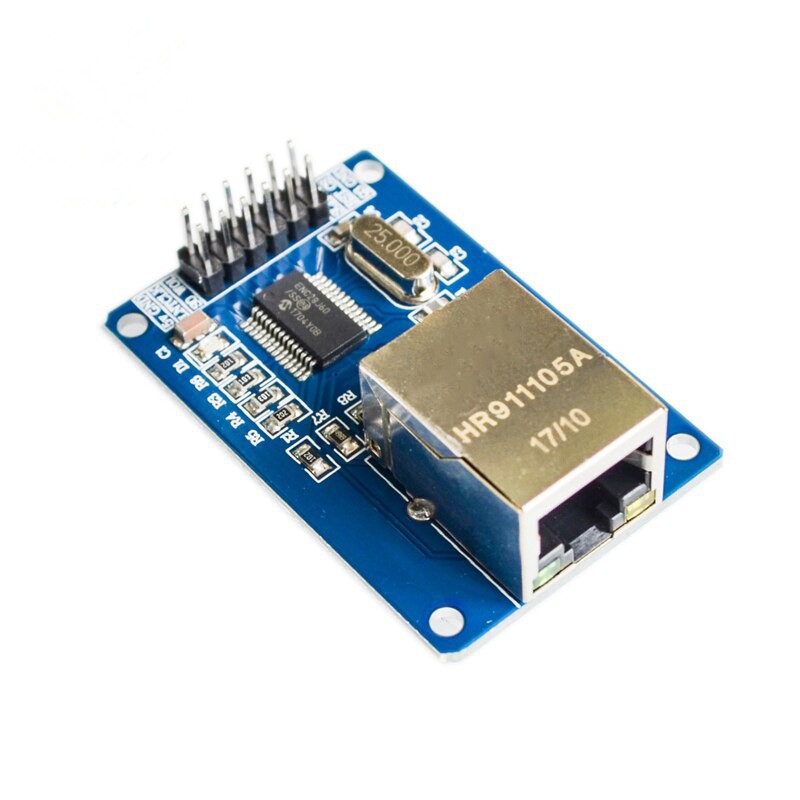

Gambar produk
