EC11 Rotary Encoder Module

Detail EC11 Rotary Encoder Module

Spesifikasi:
1. Tegangan operasi: 5V
2. Nomor pulsa untuk satu lingkaran: 20
3.Rotary encoder dapat menghitung kali pulsa keluaran dengan berputar positif dan negatif. Metode penghitungan ini tidak memiliki batasan, dapat mengatur ulang dan kembali ke status awal jika cocok dengan kunci pada enkoder (artinya akan dihitung dari 0)
4. Prinsip operasi: Incremental encoder adalah sejenis sensor putar yang mengubah perpindahan rotasi menjadi serangkaian sinyal pulsa digital. Pulsa ini digunakan untuk mengontrol perpindahan sudut. Dalam enkoder Eltra, transformasi perpindahan sudut mengadopsi prinsip pemindaian fotolistrik. Sistem membaca didasarkan pada rotasi pelat pembagi radial dari jendela cahaya alternatif dan jendela non-cahaya, dan akan terkena sumber cahaya inframerah pada saat yang sama. Cahaya akan mencerminkan gambar pelat di permukaan penerima. Penerima ditutupi oleh kisi difraksi, dan memiliki lebar jendela yang sama dengan pelat. Pengoperasian penerima adalah untuk mendeteksi perubahan rotasi pelat cahaya, kemudian mengubah perubahan cahaya menjadi perubahan listrik. Meningkatkan sinyal tingkat rendah ke tingkat tinggi dan menghasilkan pulsa persegi tanpa gangguan. Proses ini perlu sirkuit untuk menangani. Sistem membaca biasanya mengadopsi metode diferensial, yaitu membandingkan dua sinyal berbeda yang memiliki bentuk gelombang yang sama bu perbedaan fasa adalah 180 derajat sehingga dapat meningkatkan kualitas dan stabilitas sinyal keluaran. Membaca terbentuk berdasarkan perbedaan antara dua sinyal, sehingga menghilangkan gangguan.

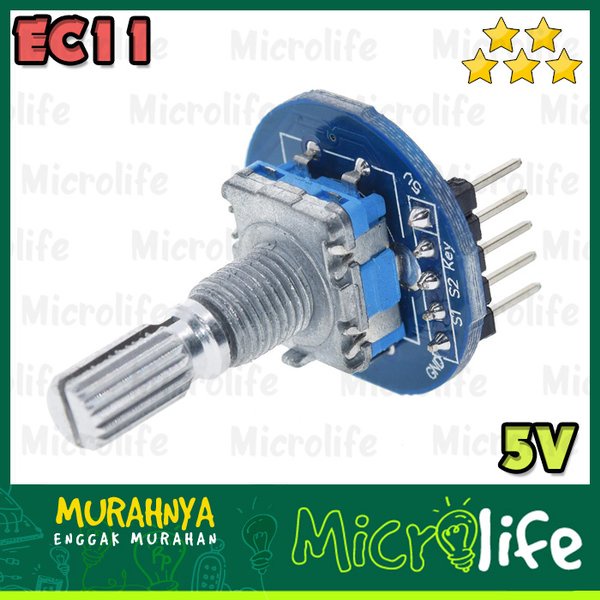

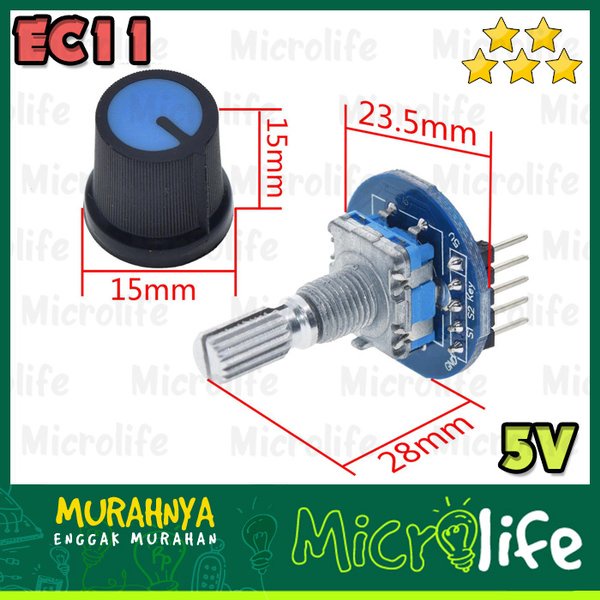

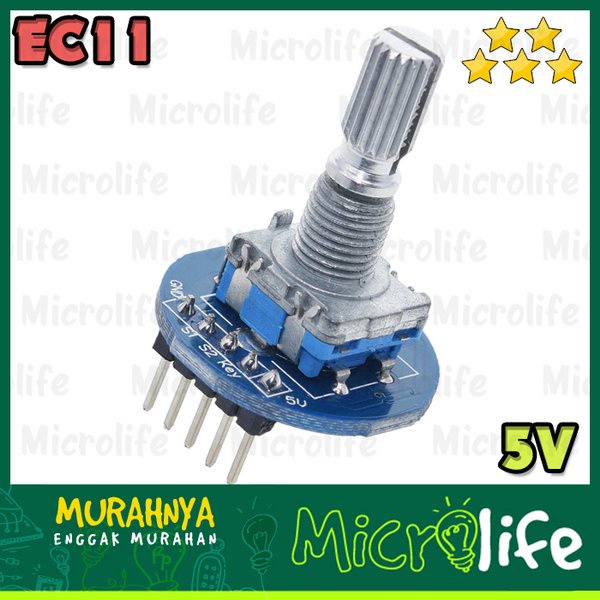

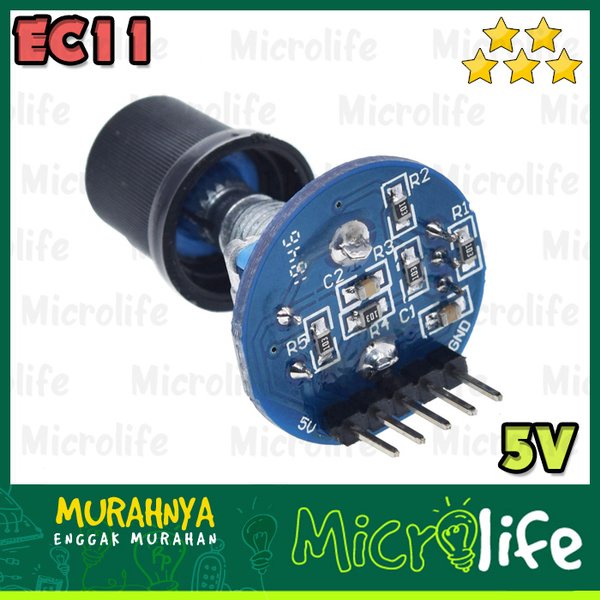

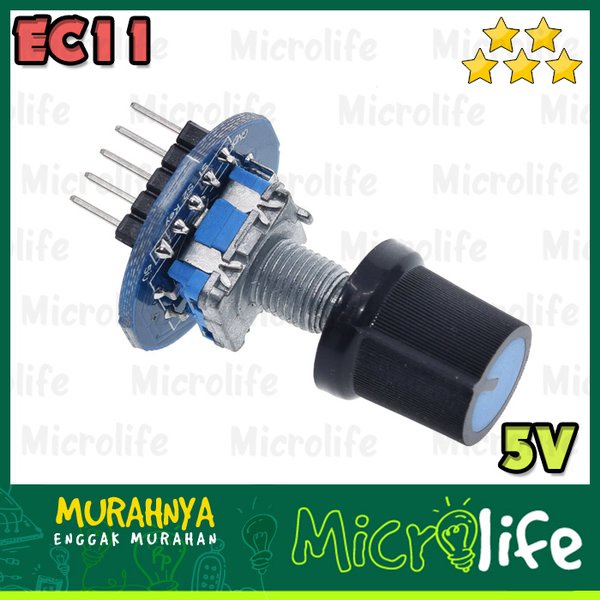

Gambar produk
