Detail Dual Voltmeter DC 500V Ammeter 500A Digital Volt Amp Meter Tanpa Shunt

Dual Voltmeter DC 500V Ammeter 500A Digital Volt Amp Meter Tanpa Shunt

Spesifikasi:
Power supply: DC 4V - 28V (Kabel Merah & Hitam Kecil)
Volt Display Range: DC 0V - 500V Resolution: 1V)
Amp Displar Range: DC 0V - 500A (Resolution: 1A) -> WAJIB MENGGUNAKAN EXTERNAL SHUNT 500A/75mV
Display: 0.28" LED digital tube
LED Color : Red Color on Voltmeter and Blue on Ampmeter
Operating Current: less than 60mA
Resolution 1%+1 digit
Measurement rate: 500mS / times
Operating Humidity: 10 to 80% (non-condensing)
Operating temperature -10~65 Deg
Operating Pressure: 80 ~ 106kPa
Size: 48x29x21 mm
Panel cutout 45.5x26.5 mm

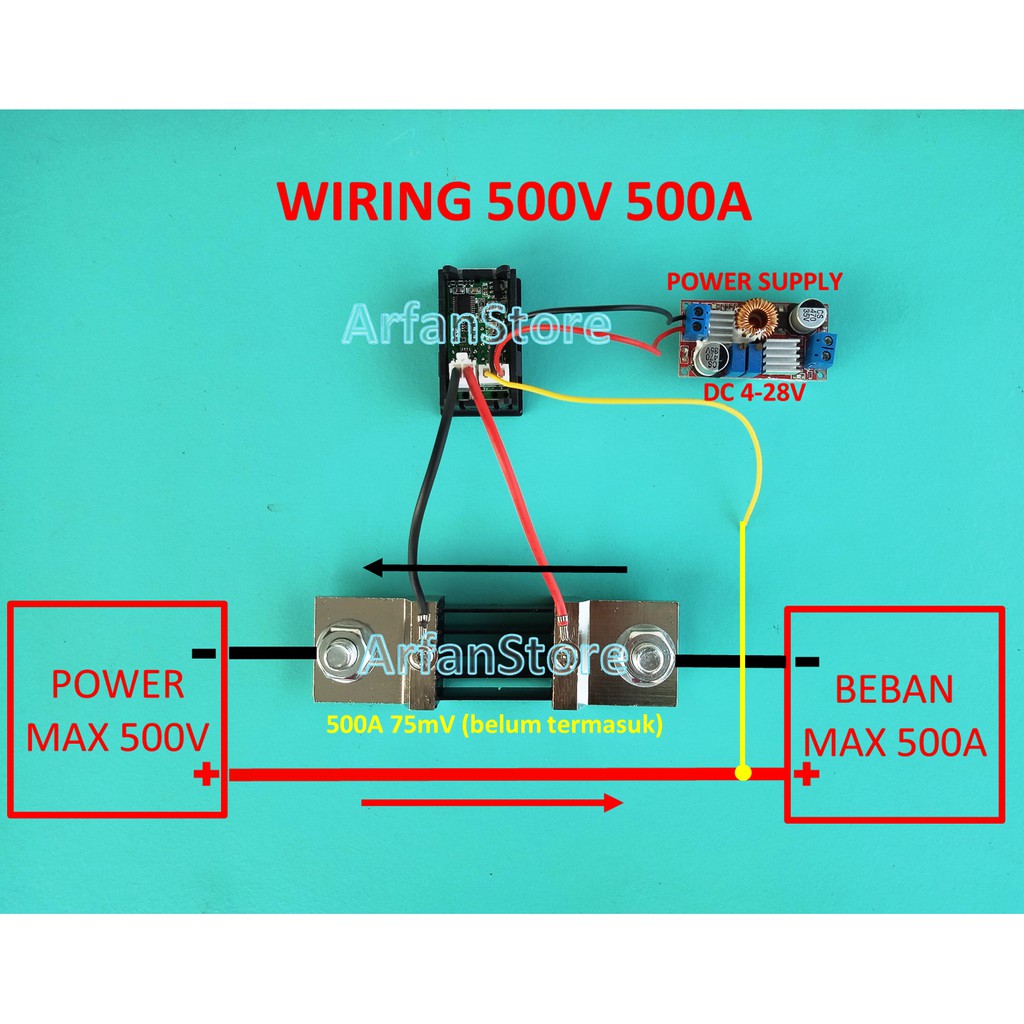

Cara Pasang:

SOKET1 2 KABEL BESAR (Fungsi mengukur Arus / Ampere / Current):
Merah: Shunt arah negatif Beban
Hitam: Shunt arah negatif Power

SOKET2, 3 KABEL KECIL:
Merah: Positif Power Supply DC 4.5-28V (Fungsi menghidupkan display)
Hitam: Negatif Power Suplly DC 4.5-28V
Kuning: Positif Beban (Fungsi mengukur tegangan)

Catatan:
- Jangan dihidupkan sebelum kabel dikonek ke External Shunt 500A/75mV
- Pemasangan tidak boleh terbalik yang dapat mengakibatkan pembacaan error bahkan merusak alat
- Gunakan power supply terpisah / independen
- Paket belum termasuk external SHUNT 500A 75mV

Paket:
1 buah Display VA Meter 500A 500V tidak termasuk Ext Shunt
