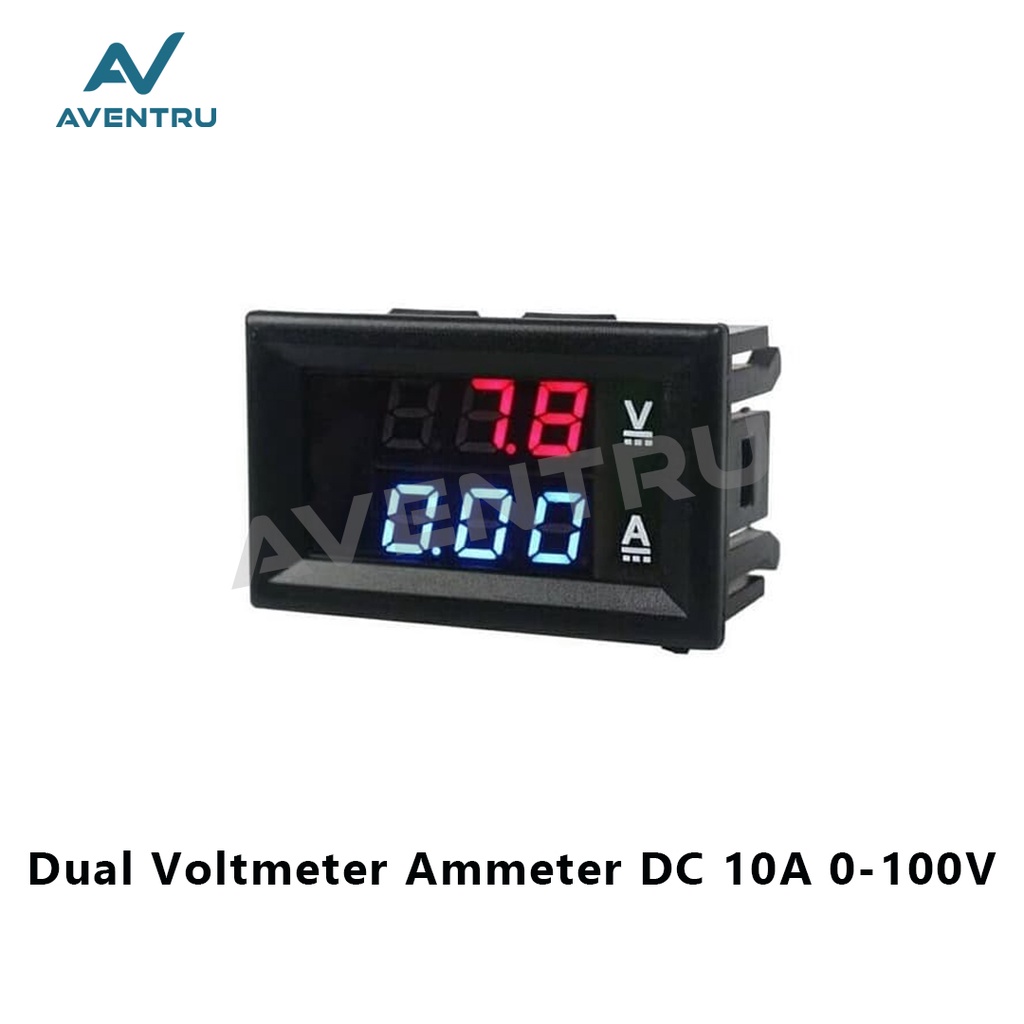

Dual Voltmeter Ammeter Volt Amp Ampere Amper Meter Digital 10A 0-100V Current Shunt Resistor 100A 75mV

Detail Dual Voltmeter Ammeter Volt Amp Ampere Amper Meter Digital 10A 0-100V Current Shunt Resistor 100A 75mV

Dilengkapi dengan pengukuran Voltmeter dan Amperemeter dalam 1 display sehingga mudah dalam pembacaan tegangan warna merah dan arus warna biru.

Display sudah dilengkapi dengan frame / rumah dan aman untuk di pasang di berbagai tempat.

--------- Spesifikasi 10A Built in Shunt
Display : 0.28" LED Digital
Display Volt : Merah
Display Current : Biru
Tegangan operasi : DC 4.5-30V
Pengukuran Tegangan : DC 0-100V
Minimum Resolusi : 0.1V
Refress Rate : sekitar 500ms
Akurasi : 1%
Operating Current : >20mA
Pengukuran Arus : DC 0-10A (direct measurement, built-in shunt)
Suhu Kerja : -10 to 65c
Mounting cutout : 45.5mm x 26.5mm.


--------- Spesifikasi 100A Tidak Built in Shunt (Butuh External Shunt)

Voltage measurement range: 0.0V-100V
Current test range: 0-999mA, 0-10A, 0-50A, 0-100A (4 ranges are optional) Butuh External Shunt tidak built in
Power supply range: DC4-30.0V
Working current: < 20mA


-------

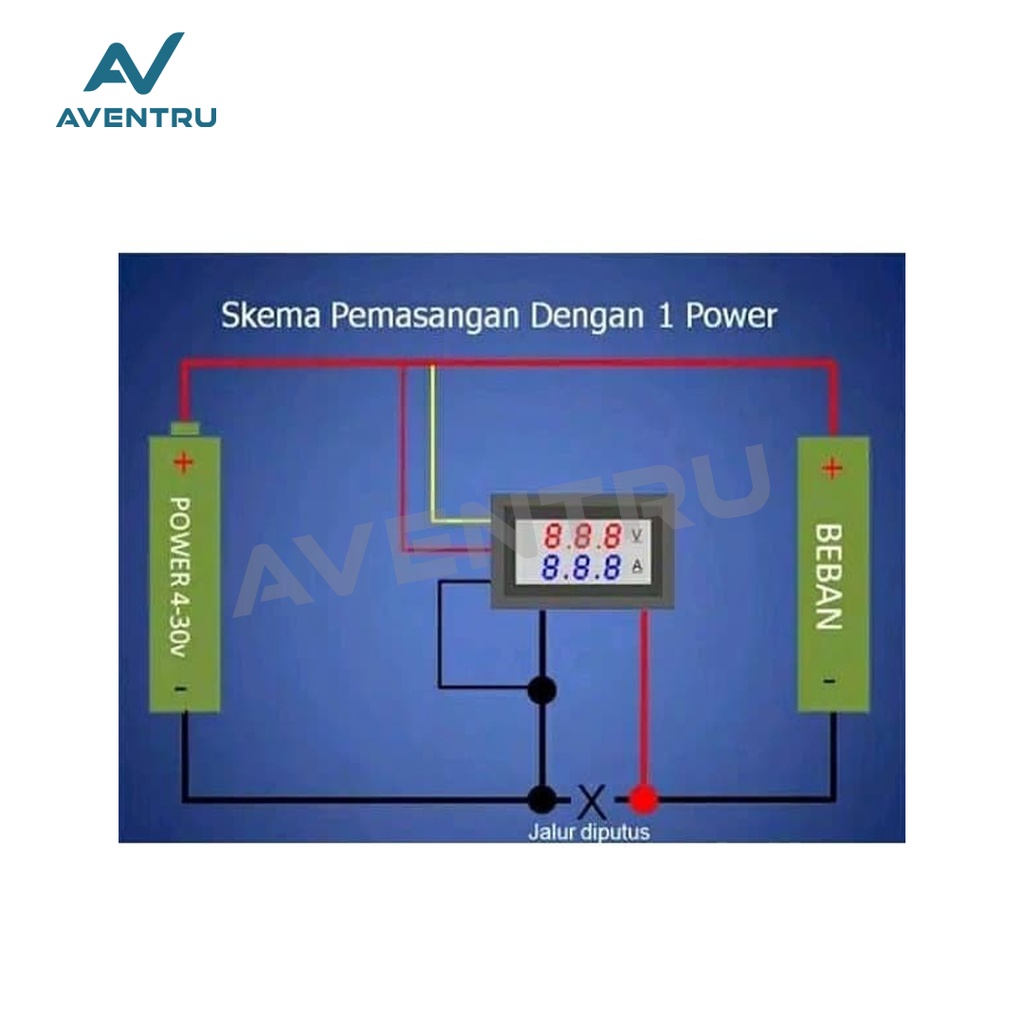

Cara Pemasangan, Opsi 1:
soket 1 kabel kecil:
- Merah: Positif (+) Power Suplly 4.5-30V
- Hitam: Negatif (-) Power Suplly 4.5-30V

Soket 2 kabel besar:
- Merah: Positif (+) Power Supply Beban -> untuk mengukur tegangan
- Hitam: Negatif (-) Power Supply Beban -> untuk mengukur arus
- Biru: Negatif (-) Beban -> untuk mengukur arus

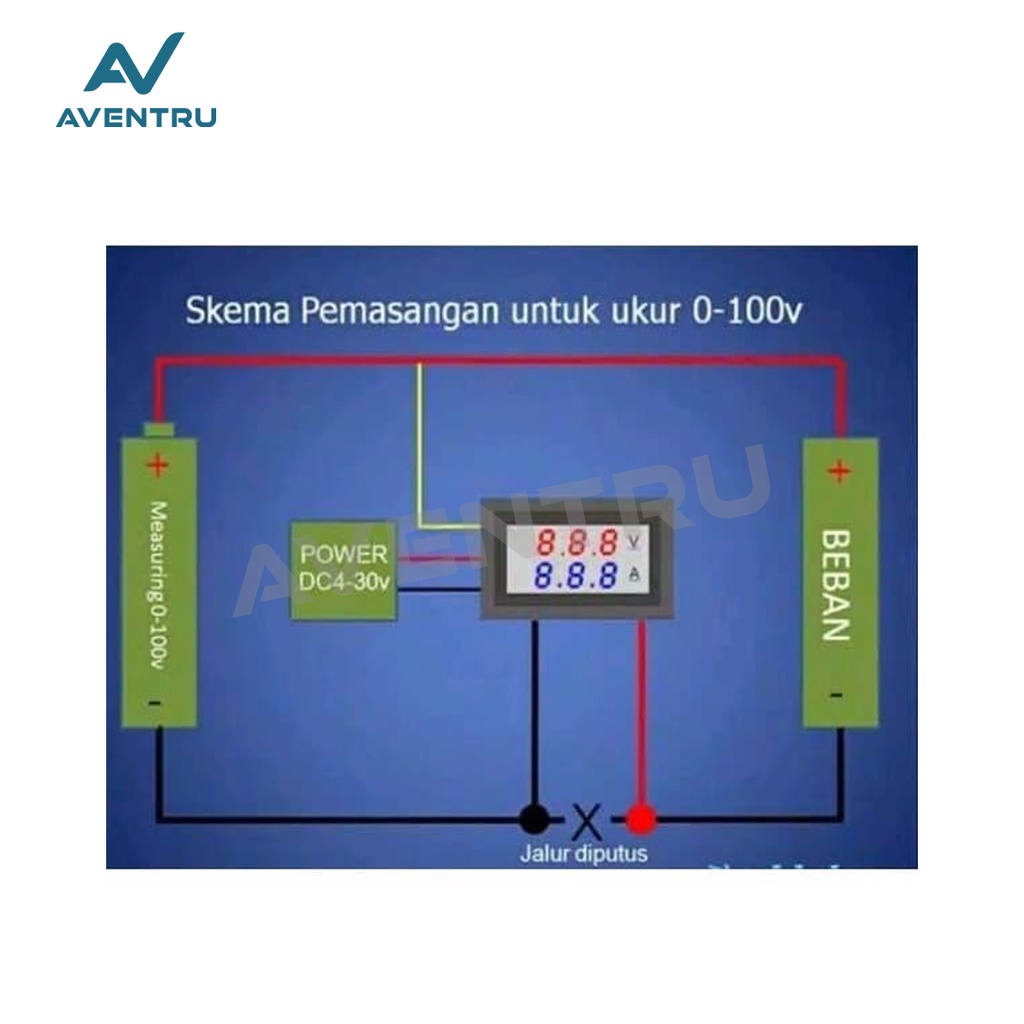

Cara Pemasangan, Opsi 2:
Soket 1 kabel kecil:
- Merah: Positif (+) Power Supply 4.5-30V
- Hitam: Negatif (-) Power Supply 4.5-30V
- Kuning: Positif (+) Power Supply Beban -> untuk mengukur tegangan

Soket 2 kabel besar:
- Merah: Negatif Beban
- Hitam: Negatif Power Supply.

Catatan:
- Untuk tegangan positif beban langsung terhubung ke sumber tegangan power supply.
- Cek type kabel pada soketnya untuk menentukan pemasangan Opsi 1 atau Opsi 2
- Untuk memastikan cek kabel merah dan hitam jika short itu adalah arus negatif input dan output guna mengukur amperenya.

Paket 10A Shunt / 100A No Shunt:
1 buah Dual Volt Ammeter
1 buah Soket 3 kabel
1 buah Soket 2 kabel
1 External Shunt (untuk variasi 100A Shunt)

Gambar produk
