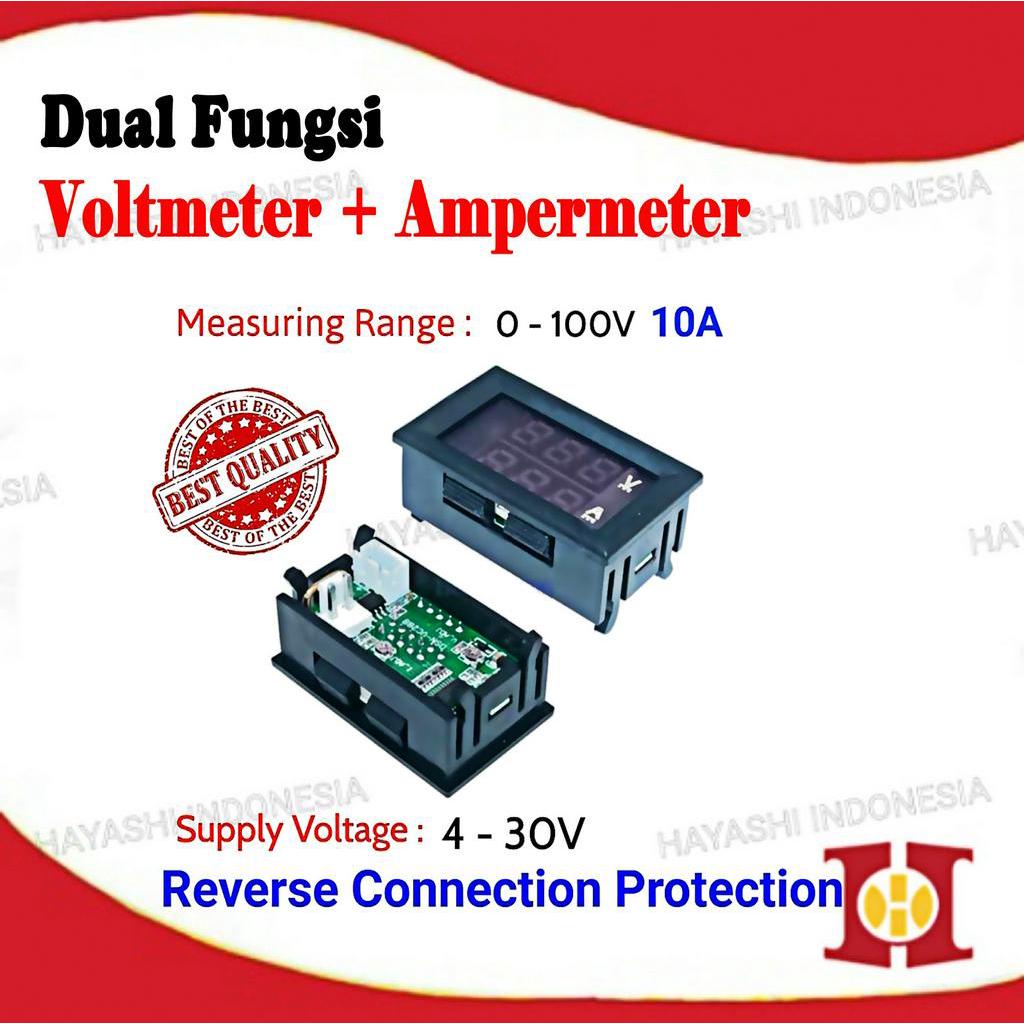

Dual Volt Amp Meter Digital Ampere Meter Voltmeter 10A 0-100V Ammeter

Detail Dual Volt Amp Meter Digital Ampere Meter Voltmeter 10A 0-100V Ammeter

Dual Volt Amp Meter Digital Ampere Meter Voltmeter 10A 0-100V Ammeter

Dilengkapi dengan pengukuran Voltmeter dan Amperemeter dalam 1 display hingga mudah dalam pembacaan tegangan warna merah dan arus warna biru.

Display sudah dilengkapi dengan Frame / rumah dan aman untuk dipasang di berbagai tempat.

** Spesifikasi :
- Display : 0.28" LED Digital
- Display Volt : Merah
- Display Current : Biru
- Tegangan Operasi : DC 4.5 - 30V
- Pengukuran Tegangan : DC 0-100V
- Minimum Resolusi : 0.1V
- Refresh Rate : sekitar 500ms
- Akurasi : 1%
- Operating Current : >20mA
- Pengukuran Arus : DC 0-10A (Direct measurement, Built-in shunt)
- Suhu kerja : -10° s/d. 65°C

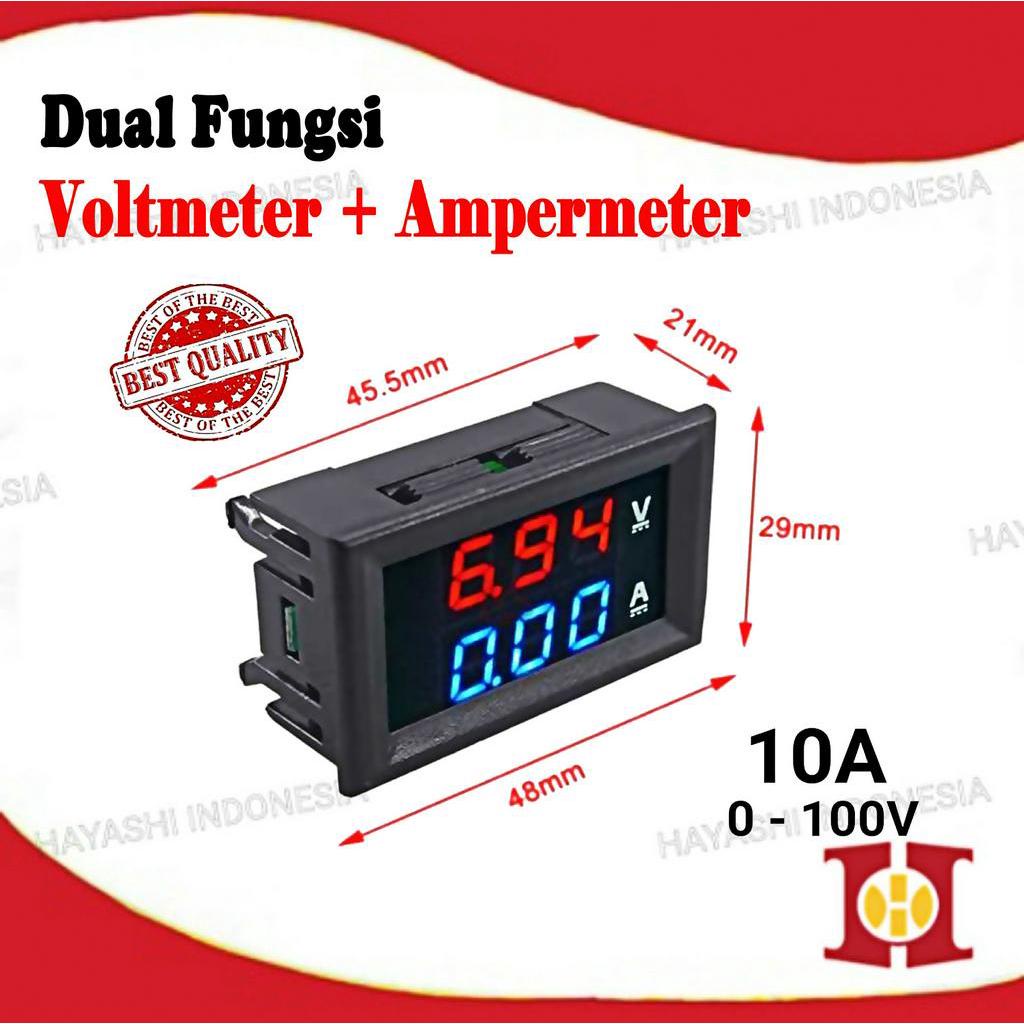

- Mounting Cutout : 45.5mm x 26.5mm

** Cara Pemasangan , Opsi 1:
Socket 1 kabel kecil :
- Merah : Positif (+) Power Supply 4.5 - 30V
- Hitam : Negatif (-) Power supply 4.5 - 30V

Socket 2 Kabel Besar :
- Merah : Positif (+) Power Supply beban --> untuk mengukur tegangan
- Hitam : Negatif (-) Power Supply Beban --> Untuk mengukur arus
- Biru : Negatif (-) Beban --> untuk mengukur arus

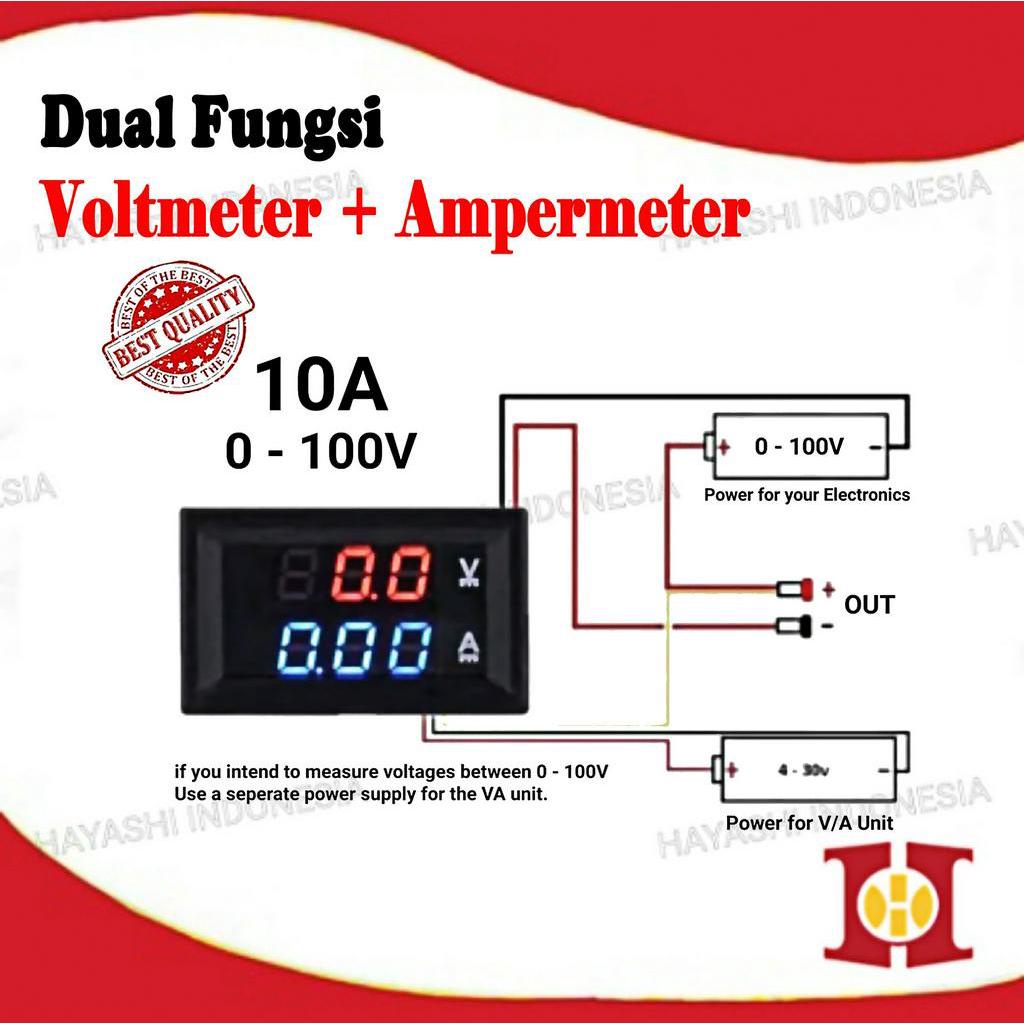

Cara pemasangan, Opsi 2 :
Socket 1 Kabel kecil :
- Merah (+) Positif , power supply 4.5 - 30V
- Hitam (-) Negatif, Power Supply 4.5 - 30V
- Kuning (+) Positif, Power supply Beban --> Untuk mengukur tegangan

Socket 2 Kabel Besar :
- Merah : Negatif Beban
- Hitam : Negatif Power Supply

** Catatan :
- Untuk tegangan positif, beban langsung terhubung ke sumber tegangan power supply
- Cek type kabel pada soket nya untuk menentukan pemasangan opsi 1 atau opsi 2
- Untuk memastikan cek kabel merah dan hitam jika short itu adalah arus negatif input dan output guna mengukur ampernya.
- Jika kabel merah dan kuning digabung pengukuran max 30V saja.

isi paket :
1x buah Dual Volt Ammeter
1x buah soket 3 kabel
1x buah soket 2 kabel

Gambar produk
