DSO138 Mini Oscilloscope DIY Kit 2.4 Inch TFT Alat Diagnostik Portabel

Detail DSO138 Mini Oscilloscope DIY Kit 2.4 Inch TFT Alat Diagnostik Portabel

Stok produk yang datang sudah dalam kondisi terpasang, tinggal pakai saja

Fitur utama:

Bandwidth analog: 0 - 200KHz

Tingkat pengambilan sampel: maks 1Msps

Sensitivitas: 10mV / Div - 5V / Div

Kesalahan sensitivitas: <5%

Resolusi vertikal: 12-bit

Timebase: 10us / Div - 500s / Div

Panjang catatan: 1024 poin

Sinyal uji 1KHz / 3.3V bawaan

Fungsi gelombang beku (HOLD) tersedia

9V DC (8 - 12V dapat diterima)

Pasokan Saat Ini: 120mA

CATATAN: Diperlukan catu daya 9V DC. Tidak termasuk.

Dimensi: 117mm X 76mm X 15mm

Berat: 70 gram (tidak termasuk kabel)

Fitur:

Kit DSO138 dijual dalam dua konfigurasi. Salah satunya adalah dengan semua bagian SMD yang telah disolder sebelumnya (PN: 13803K, menggantikan 13801K).

Yang lainnya hanya dengan IC utama (MCU) yang sudah disolder sebelumnya (PN: 13804K, menggantikan 13802K).

Yang terakhir ini juga berfungsi sebagai kit pelatihan penyolderan SMD.

Untuk kedua konfigurasi, MCU telah diprogram sebelumnya dan tidak diperlukan pemrograman ulang.

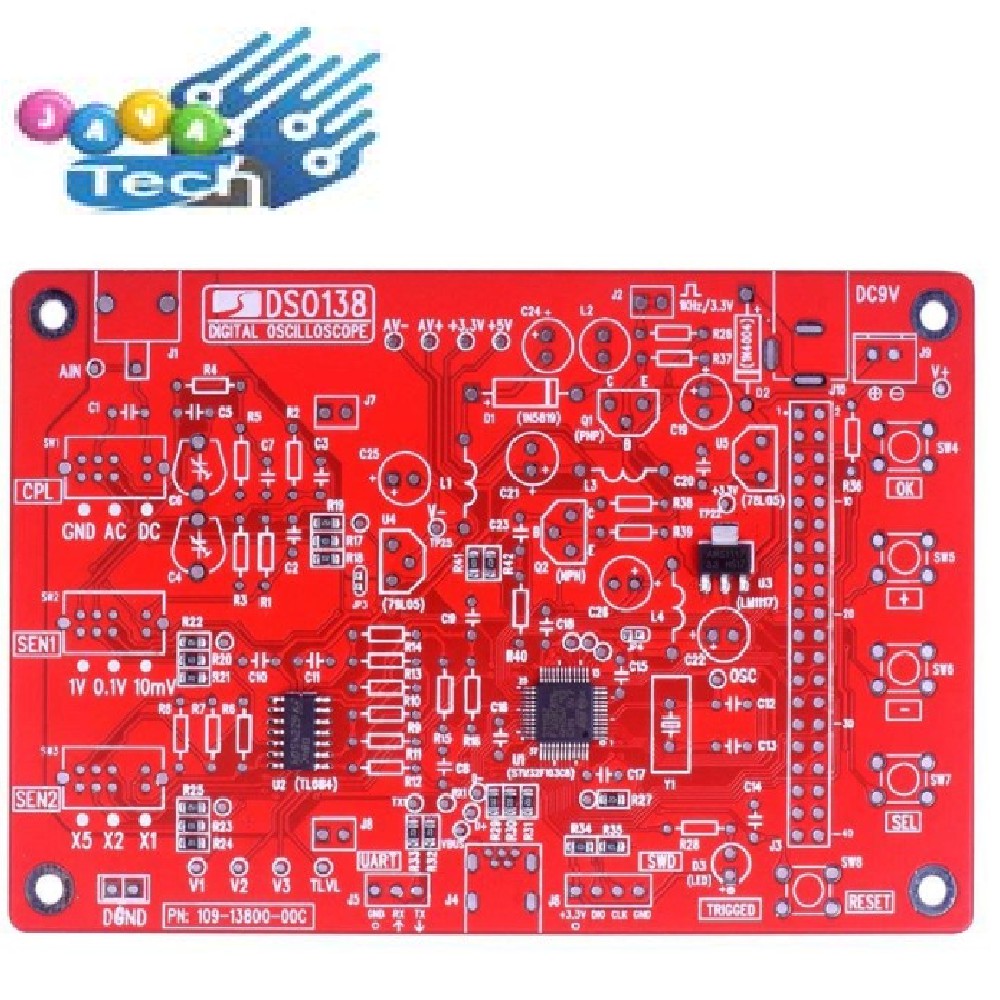

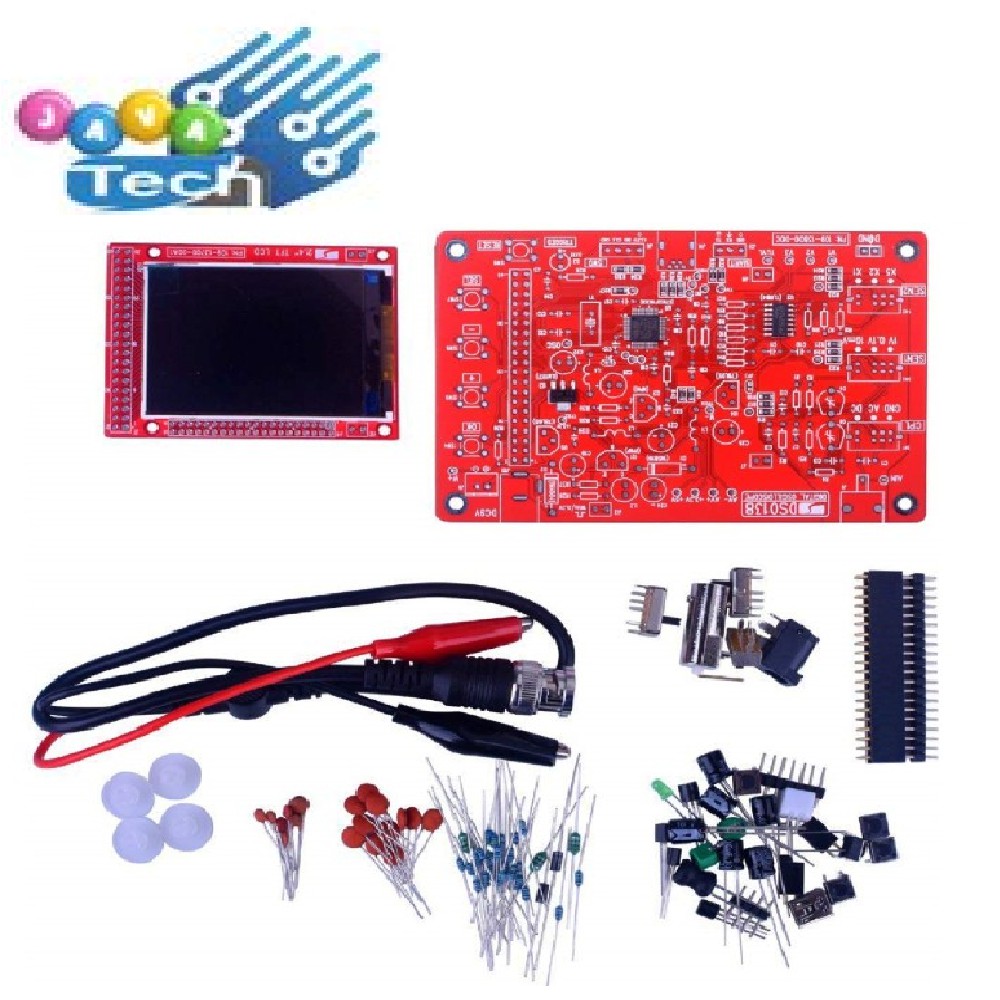

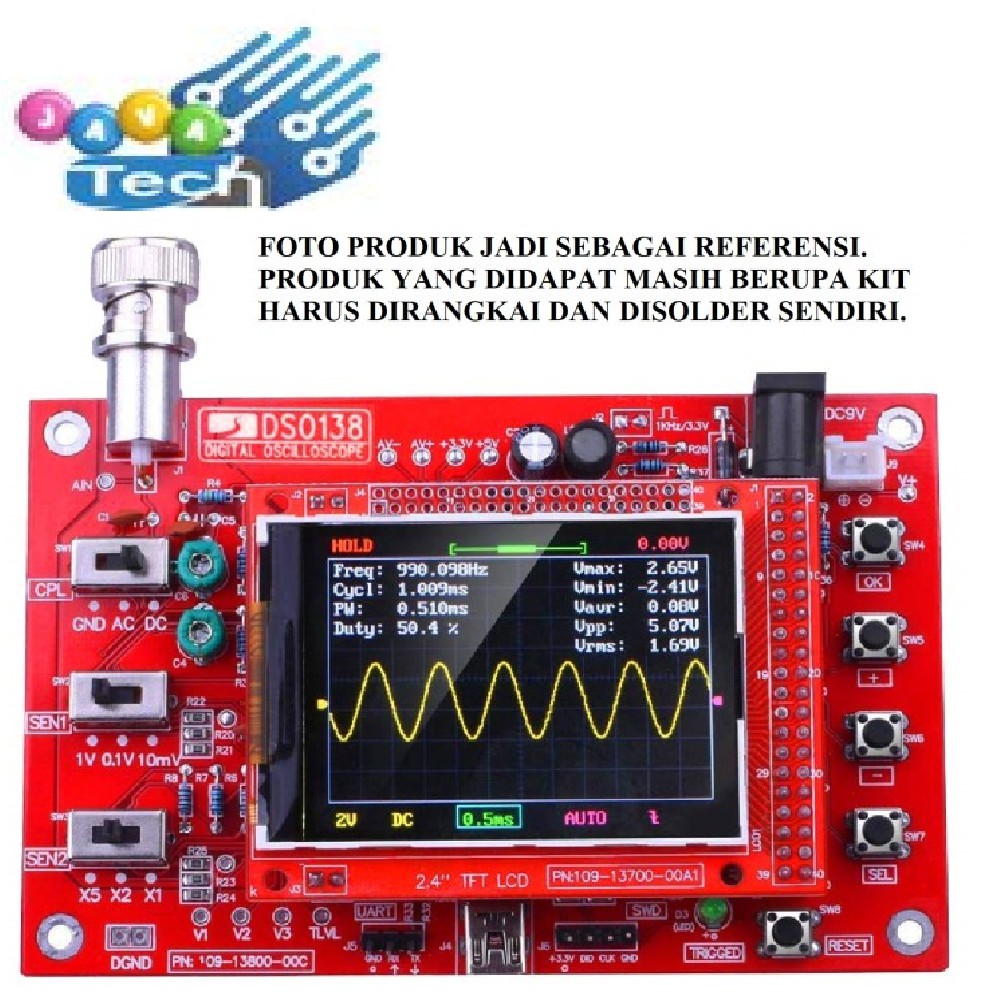

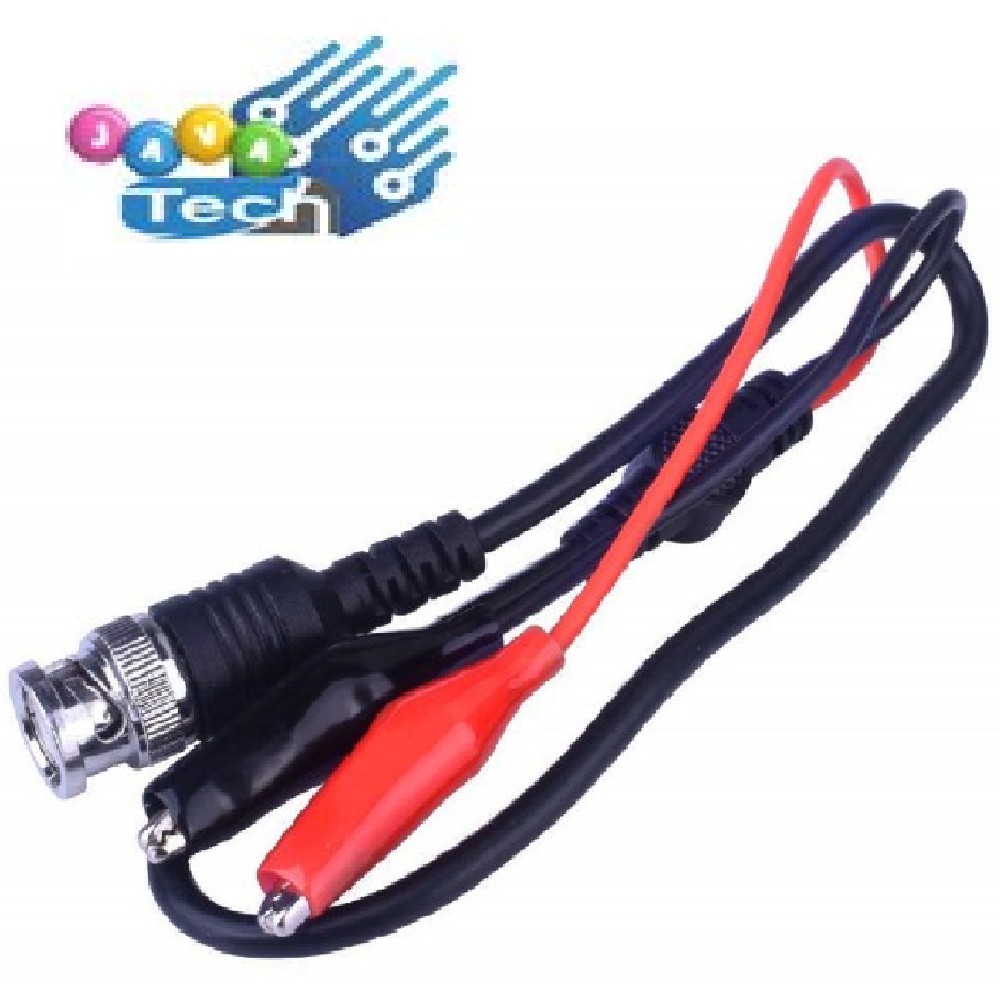

Gambar produk
