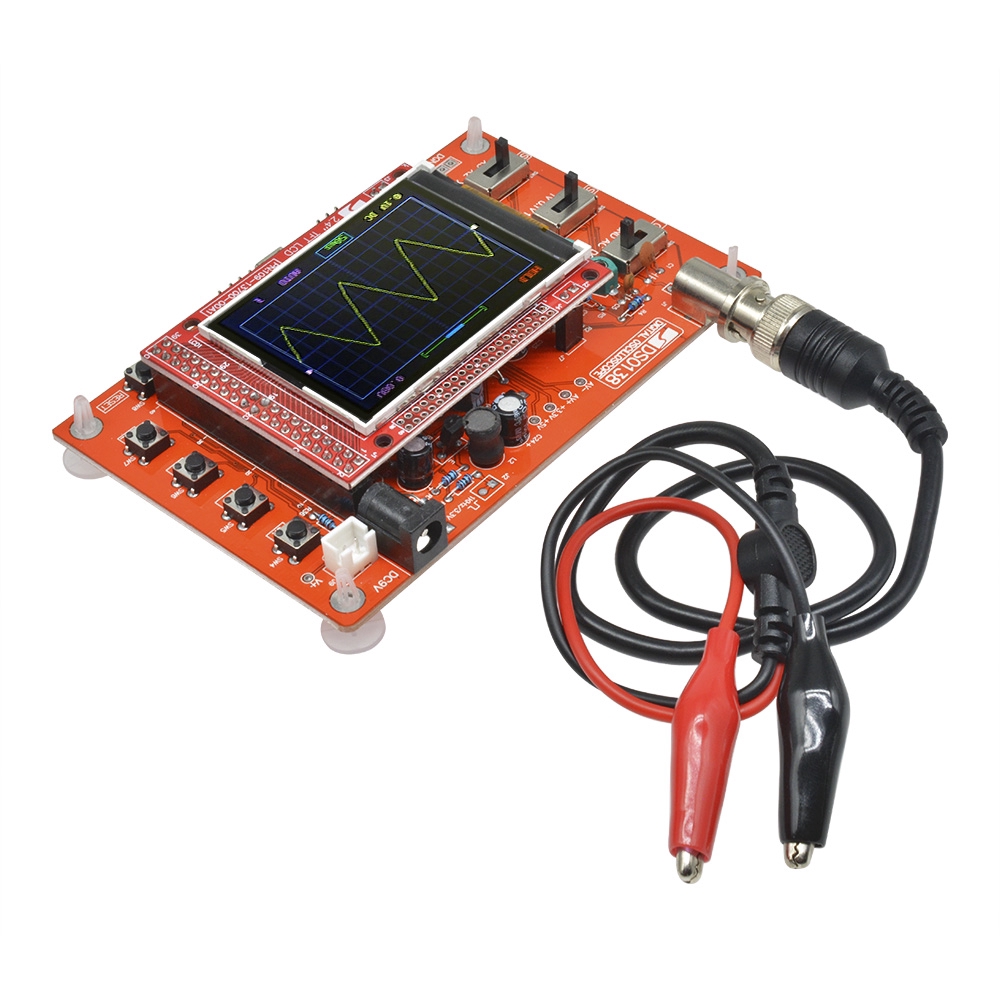

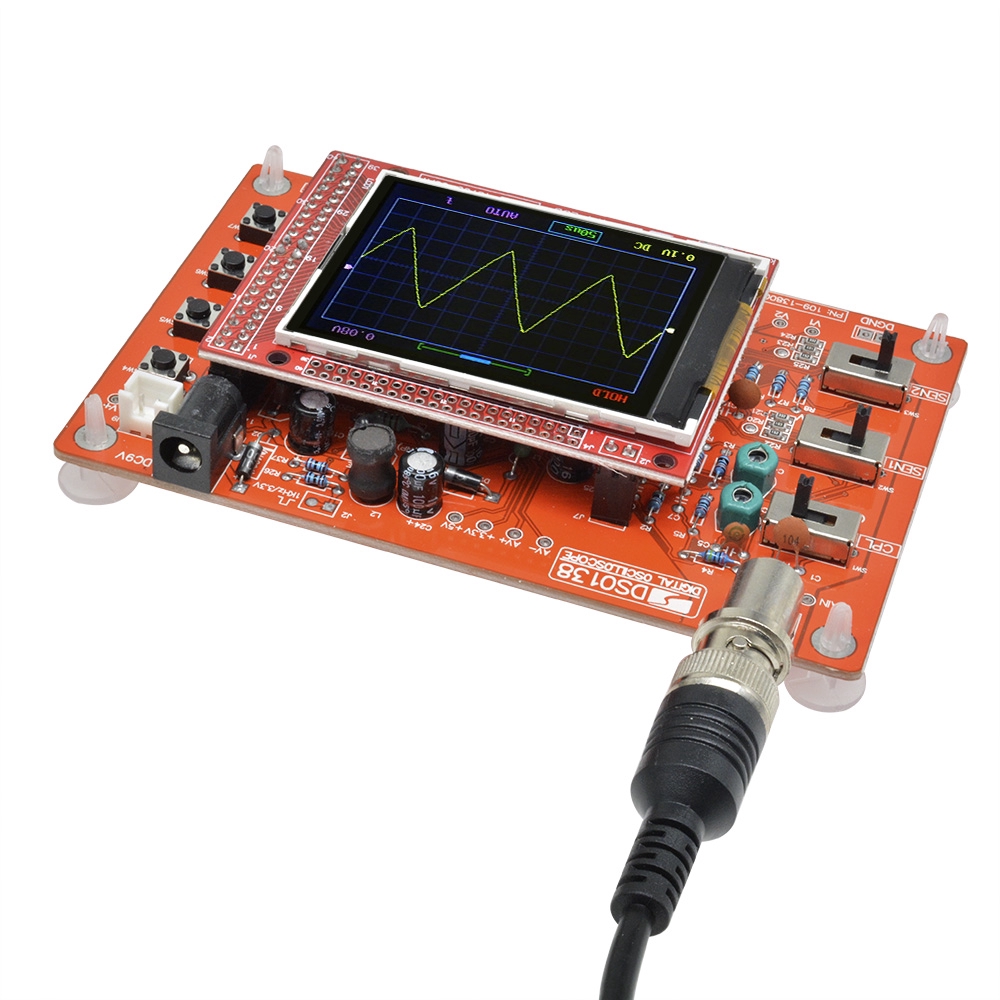

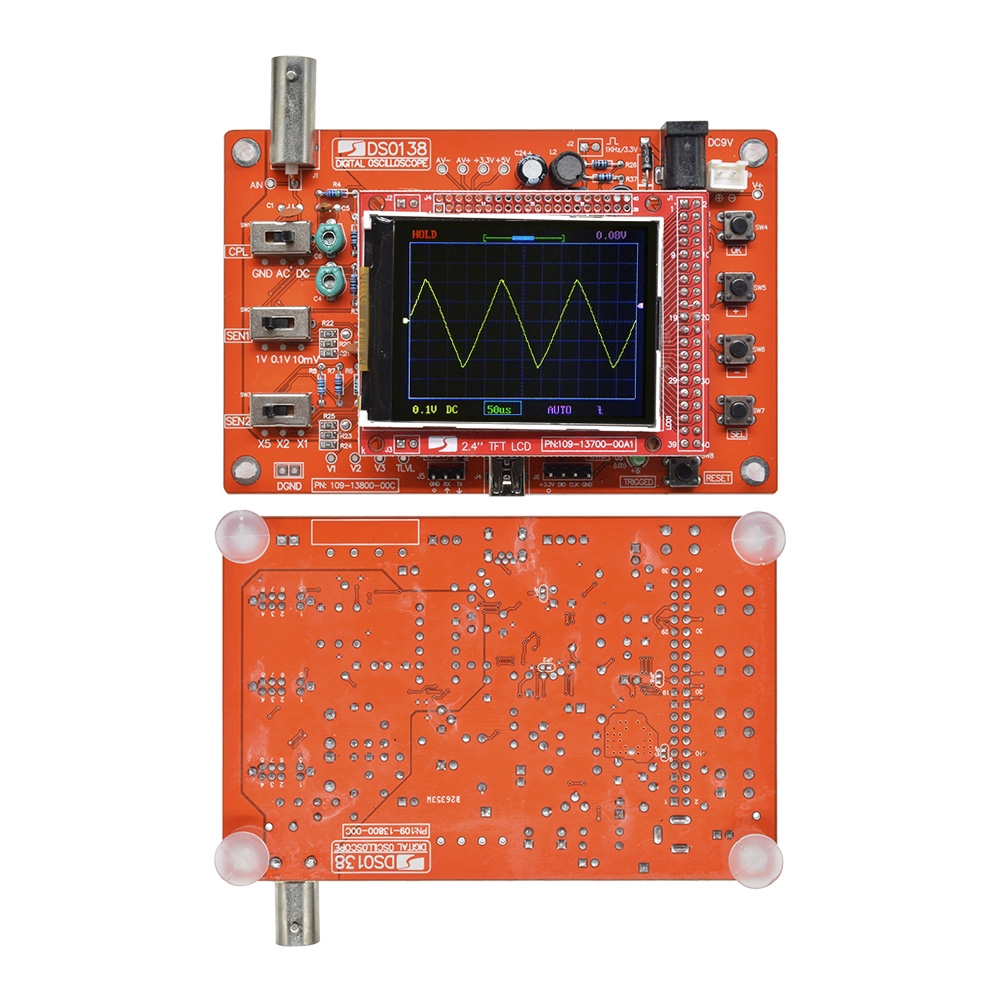

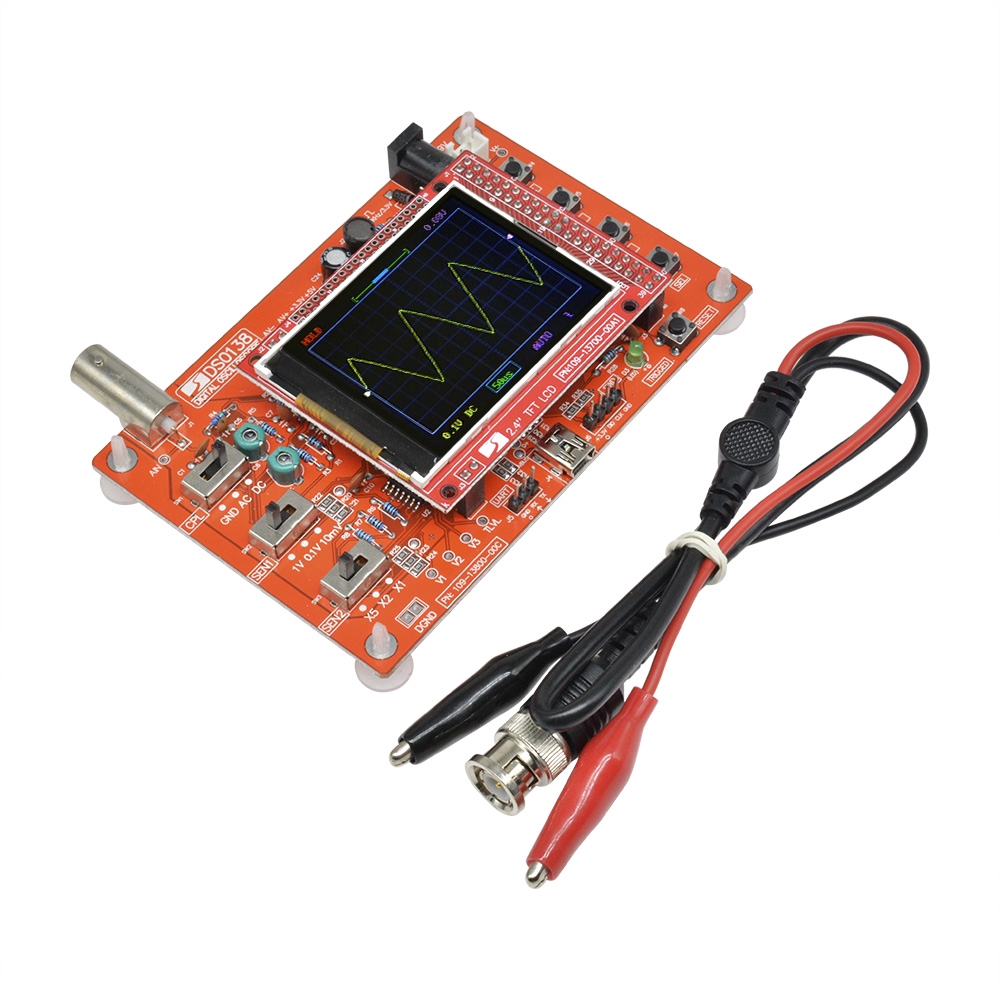

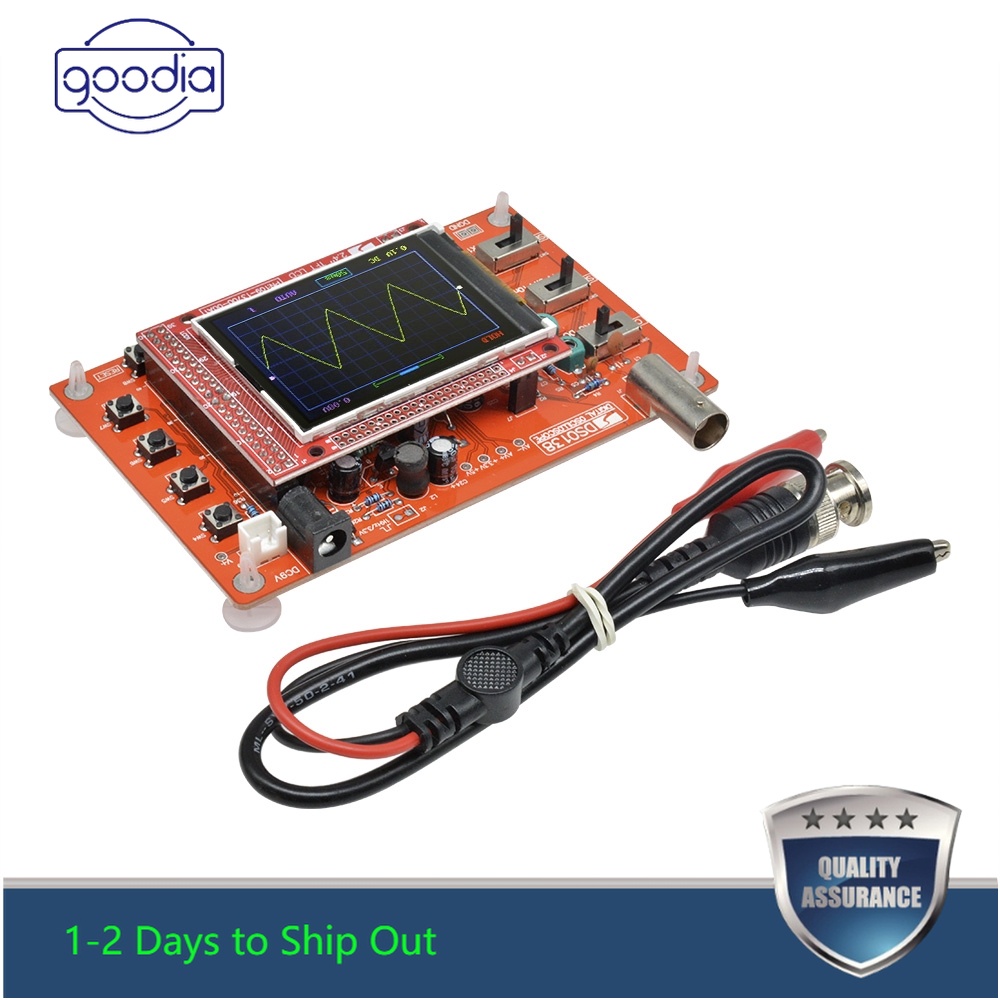

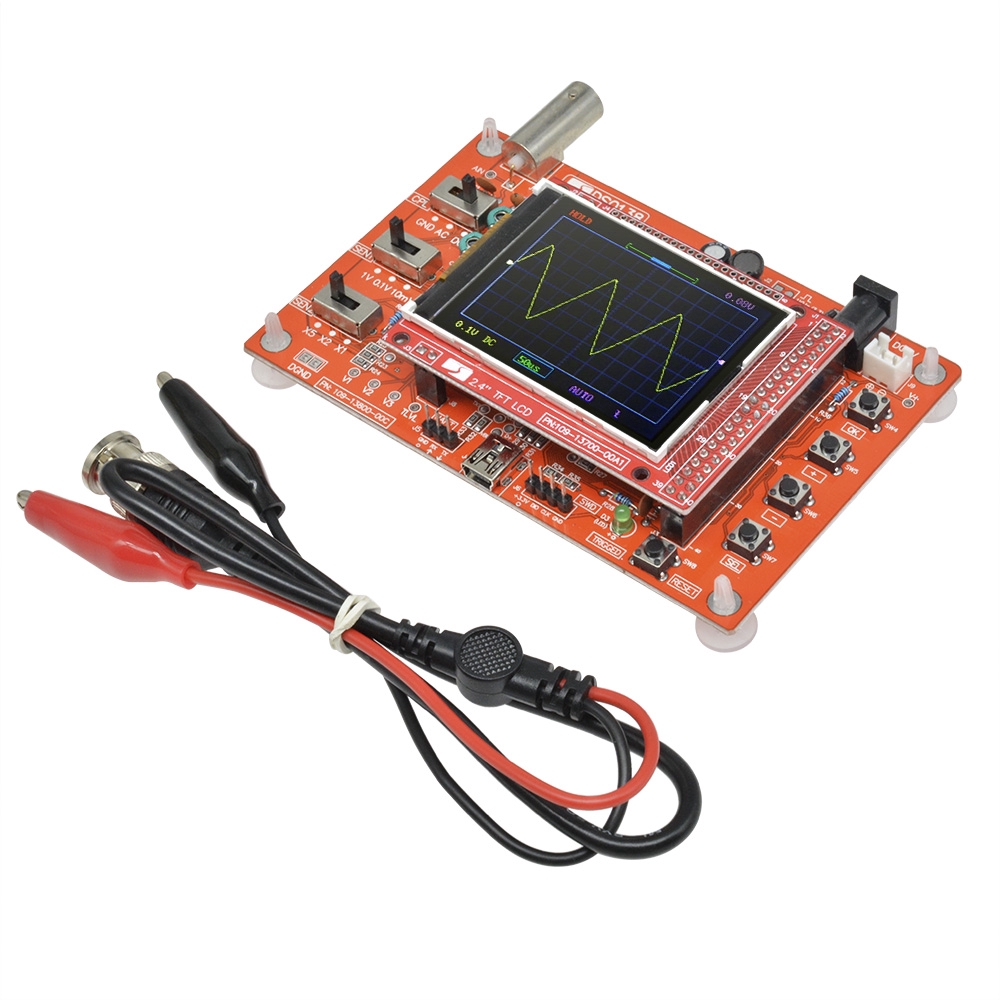

Dso138 2.4 "TFT Digital Osiloskop Cortex-M3 1Mbps Case Akrilik

Detail Dso138 2.4 "TFT Digital Osiloskop Cortex-M3 1Mbps Case Akrilik

Ini Dilas (Dirakit), dapat digunakan secara langsung.

Fitur suit produksi osiloskop DSO138:
Pelatihan untuk produksi elektronik, informasi deskriptif detail lengkap, seperti skema, instruksi, dll., membuat tingkat keberhasilan yang tinggi.
Keragaman spesies komponen bagi siswa untuk mengidentifikasi elemen, elemen inline, pelatihan komponen SMD solder.
Siswa dapat masuk secara bersamaan membuat alat praktis untuk audio, sinkronisasi video, catu daya pengalih frekuensi rendah, bentuk gelombang sinyal pemancar penerima inframerah dan banyak kesempatan lainnya, secara efektif diamati dan diukur, meningkatkan minat Dalam belajar, meningkatkan hasil belajar.
Kit menggunakan prosesor ARM Cortex-M3 (STM32F103C8), dan termasuk tampilan TFT warna 2,4 inci dapat digunakan sebagai papan pengembangan ARM uji.
Sumber yang tersedia, kemampuan teman dapat menjadi kit pengembangan sekunder berdasarkan, misalnya, dapat diubah menjadi Millivoltmeter, pencatat data, dan sebagainya.
Sirkuit sederhana, andal, murah

Indeks prestasi
Tingkat persampelan waktu nyata maksimum: 1Msps
Akurasi: 12Bit
Kedalaman penyangga pengambilan sampel: 1024 byte
Bandwidth Analog: 0 - 200KHz
Sensitivitas Vertikal: 10mV / Div - 5V / Div (1-2-5 cara progresif)
Perpindahan vertikal yang dapat disesuaikan, dan dengan instruksi
Impedansi masukan: 1MΩ
Tegangan input maksimum: 50Vpp (1: 1 probe), 400Vpp (10: 1 probe)
Mode kopling termasuk DC / AC / GND
Rentang dasar waktu horisontal: 10μs / Div - 50s / Div (1-2-5 cara progresif)
Dengan mode otomatis, reguler, dan satu tembakan, mudah untuk menangkap bentuk gelombang momen
Tersedia pemicu naik atau jatuh tepi
Posisi level pemicu yang dapat disesuaikan, dan dengan instruksi
Bentuk gelombang pemicu yang dapat diamati sebelumnya (jeda negatif)
Dapat membeku kapan saja tampilan bentuk gelombang (Fungsi TAHAN)
Hadir 1Hz / 3.3V sumber sinyal tes gelombang persegi

Pakej:
1 x DSO138 Osiloskop Digital

Gambar produk
