Detail DSO-150 15001K DIY Digital Oscilloscope Kit With Housing

Ini DIY digital oscilloscope kit mengadopsi ARM Cortex-M3 prosesor dan dengan 2.4 inci TFT layar dan kasus pelindung. Mudah dan dapat diandalkan untuk sirkuit. Hal ini dapat menampilkan bentuk gelombang parameter seperti frekuensi, periode lebar pulsa, tugas rasio, MAX. /MENIT. /AVG. /Peak-Peak/virtual nilai.

Fitur:
Mengadopsi LENGAN Cortex-M3 processor (STM32F103C8), dan termasuk 2.4 inci LAYAR TFT warna layar.
Digunakan untuk pengembangan sekunder berdasarkan kit ini untuk hal ini dapat diubah untuk Millivoltmeter, data logger.
Datang dengan petunjuk, mudah untuk menginstal dan beroperasi.
Dengan Auto/Normal/Single modus memicu, mudah untuk menangkap momen bentuk gelombang.
Tersedia naik atau turun tepi pemicu.
Dapat diamati sebelumnya gelombang sebelum memicu (negatif penundaan).
Dapat membekukan tampilan bentuk gelombang setiap saat (fungsi DITAHAN).

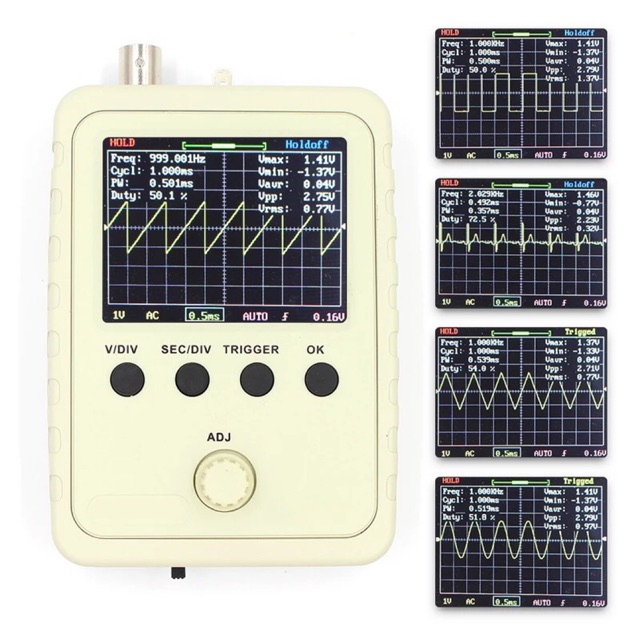

Dengan gelombang parameter tampilan digital, termasuk frekuensi periode lebar pulsa, tugas rasio, MAX. /MENIT. /AVG. /Peak-Peak/virtual nilai.
Gelombang fungsi penyimpanan: tidak akan kehilangan bentuk gelombang setelah power off.
Sirkuit pendek dan sirkuit terbuka deteksi: dapat membantu pengguna menemukan solder kesalahan.
TFT controller fungsi pengenalan.

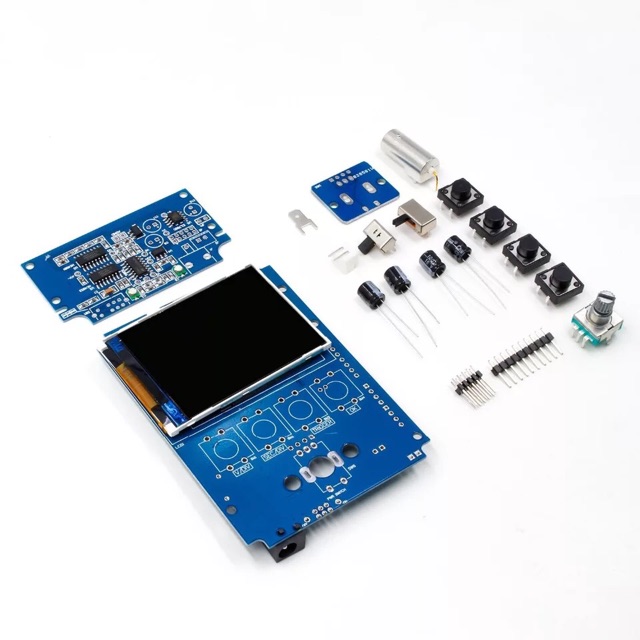

The SMD telah disolder, lebih cocok untuk elektronik pemula.

Spesifikasi:
Maksimum Real-time Tingkat Pengambilan Sampel: 1MSa/s
Analog Bandwidth: 0-200 KHz
Sensitivitas Rentang: 5mV/div-20mV/idv
Tegangan Input maksimum: 50Vpk (1X probe)
Masukan Impedansi: 1 M ohm/20pF
Akurasi: 12 Bit
Record Length: 1024 poin
Coupling Mode: DC/AC/GND
Basis waktu Rentang: 500 s/Div-10us/Div
Pemicu Mode: Auto, Normal dan Single
Posisi pemicu: Pusat Buffer
Pasokan Tegangan: DC 9 V (8-10 V)
Konsumsi saat ini: ~ 120mA @ 9 V
Papan Utama Ukuran: 94X65mm/3.7 * 2.56in
Analog Papan Ukuran: 65*47mm/2.56 * 1.85in
Ukuran Layar: 52*40mm/2 * 1.57in

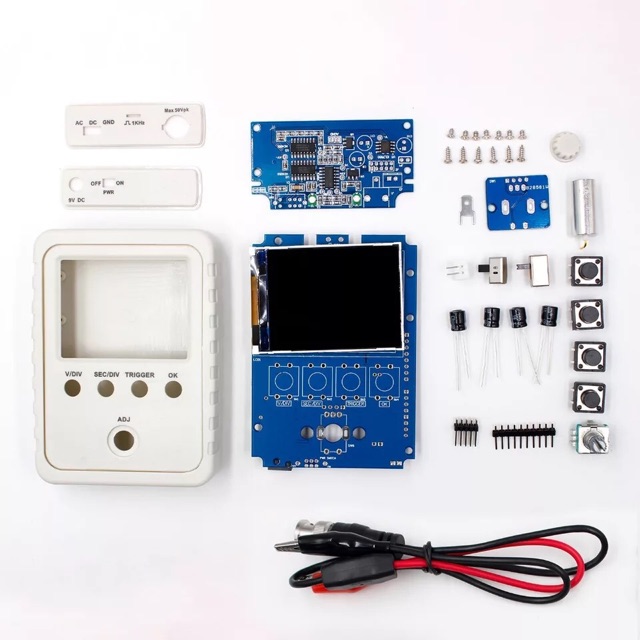

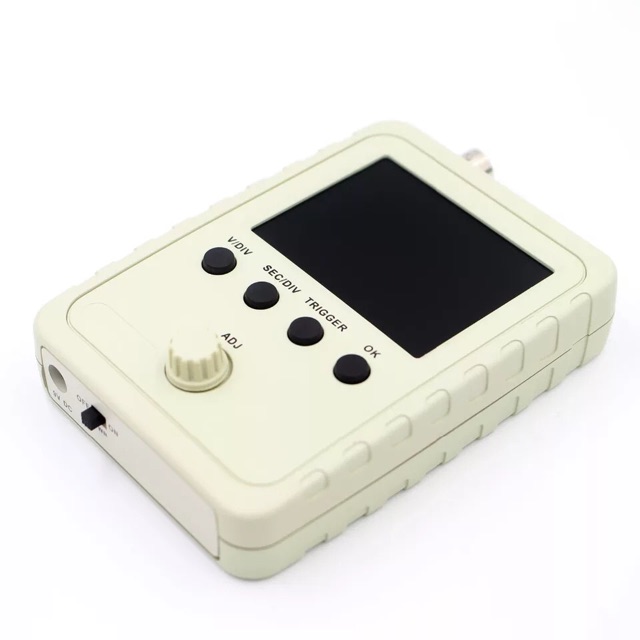

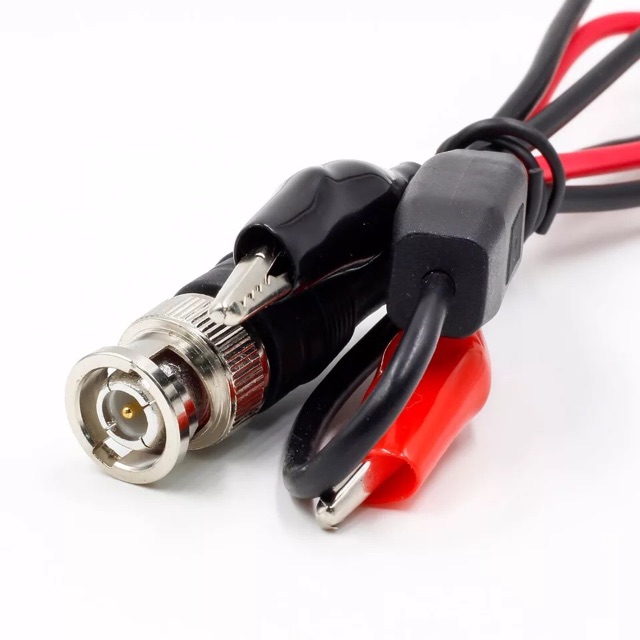

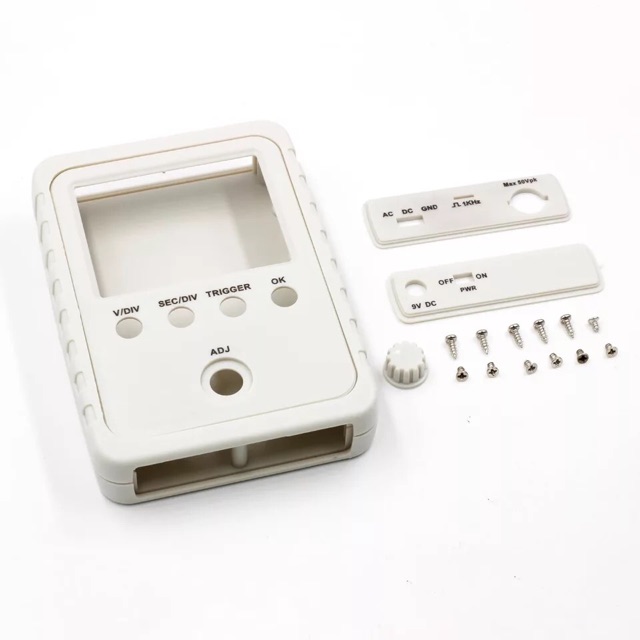

Gambar produk
