Detail DIY Stereo Tone Control 2 Trasistor

- Produk bisa dilihat = ready stok, pembelian dengan qty banyak harap ditanyakan dulu.
- Kemasan plastik klip, tanpa skema.

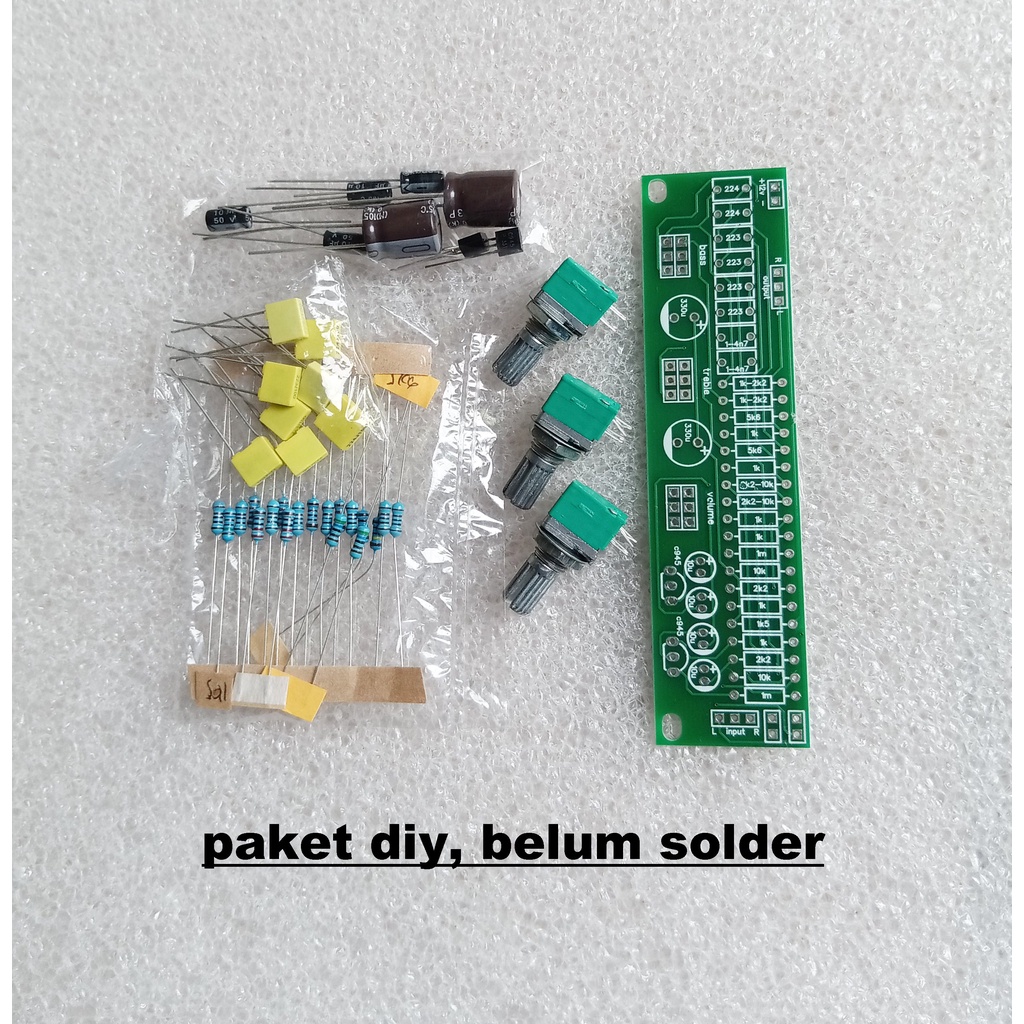

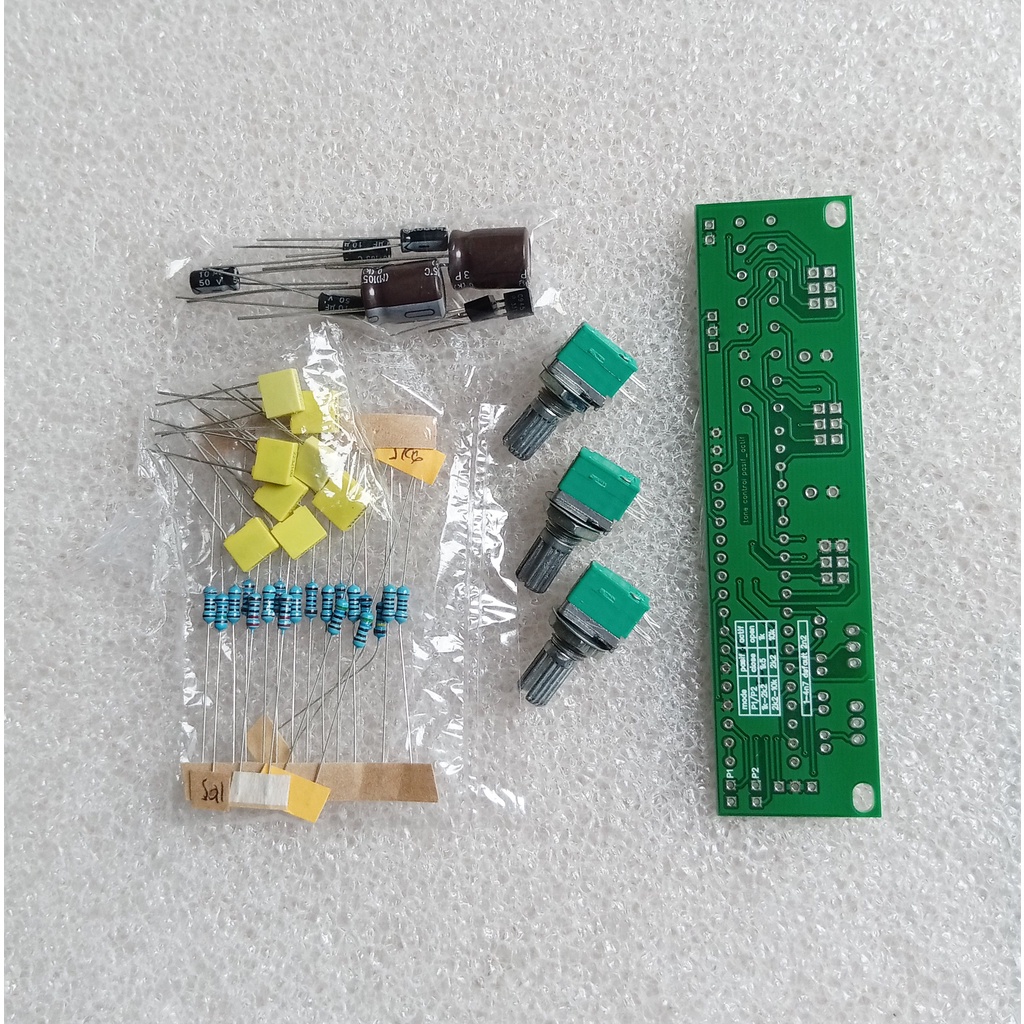

- Untuk praktek/ DIY, !!! Belum solder,harus disolder sendiri dan harus sudah mahir !!!

-- Suply tegangan dc 12v single vcc/ non ct
- Pastikan suply tegangan stabil.
- Usahakan kabel out ke power amplifier sependek mungkin dan pergunakan kabel yang semestinya (scerem), dan juga gunakan kabel grounding yang baik, agar tidak terjadi noise yang berlebihan.
- Ukuran 99.5 x 25.5mm.
- Jarak antar potensiometer 22mm
- Harap tidak mempermasalahkan warna elco
- Pin p1 dan p2 dikosongkan/ tidak disambung

Intruksi hanya untuk mode pasif;
- Lepas vcc/ dikosongkan (tanpa tegangan)
- Pin p1 dan p2 disambungkan (close)
- Jika suara pelan, ganti R 2k2-10k (lihat gambar) dengan 2k2

Tips, ganti jika perlu saja;
- Ganti R1k-2k2 (lihat gambar) dengan 2k2 atau dengan nilai yang lebih tinggi untuk menonjolkan suara vokal/ midle (makin besar nilai resistor makin menonjol suara vokal)
- Ganti 1-4n7 (lihat gambar) dengan nilai 1n untuk menghaluskan suara treble, 4n7 untuk menonjolkan suara treble (makin kecil nilai capasitor makin pelan tetapi makin halus).
