DIY MODULE STEP DOWN FAST CHARGING 2CH 10-30V QC3.0 QUICK CHARGE QC2.0

Detail DIY MODULE STEP DOWN FAST CHARGING 2CH 10-30V QC3.0 QUICK CHARGE QC2.0

PSU-0094
========


Deskripsi:
===============
Cek Reviewnya di Youtube kita atau Di slide Gambar
Hallo gan, lagi mau ngerakit atau ngebuat charger. nih kita siapin modul fast
charging dengan daya maksimal 48w loh gan, dapat menyesuaikan dengan HP yang mau
di charge.


Modul ini juga sudah dilengkapi dengan berbagai protection jadi dijamin aman
tanpa takut overheat yahh
Yuk di order sebelum kehabisan :))


Spesifikasi:
======================
- Input voltage range: 9.5V-32V (Rekomendasi 7-30V)
- Output voltage: default 5V dan Akan Menyesuaikan Hingga 12V
- Output power: maximum 48W (5V@3.4A, 9V@2.5A, 12V@2A)
- Conversion efficiency: 90%-97%
- Support multiple fast charging protocols
- Input overvoltage and undervoltage protection
- Input overcurrent protection
- Output over current, short circuit protection
- Whole machine over-temperature protection


Support fast charge protocol
================
- BC1.2, Apple, Samsung agreement
- Qualcomm QC2.0 and 3.0
- MTK PE1.1/PE2.0
- Huawei Quick Charge Agreement AFC
- Spreadtrum Quick Charge Protocol SFCP


*Sudah Kita tes pada Xiaomi mi8, redmi note 9, note 10, Samsung Note 9/10, aple,
huawei yang suport FC dan QC, dan lainnya, sayangnya gak supot untuk oppo dan
realme


Q&A:
================
P: Apakah input dari Aki (Accu) dengan 6Ah, 12Ah, 24Ah dst. aman?
CNC: Sangat aman mau itu Aki 12V maupun 24V bahkan Aki truk dengan AH yang besar


P: Input bisa dari batrai 9V kotak?
CNC: Tidak bisa karena batrai trs tidak dapat mengeluarkan arus lebih dari 700mA
yang bisa Adlh type 8650 yang diseri


P: Apakah jika dipakai untuk HP yang tidak suport Fast Charging atau Quick
Charge bisa dan aman?
CNC: Kita pastikan aman dan sangat bisa, karena Output akan otomatis 5V ketika
hp tidak suport FC naupun QC


P: Ketika dicoba arusnya kenapa gak sesuai?
CNC: Setiap produk smartphon punya protokolnya masing-masing, nilai yang
tercantum pada spesifikasi adalah nilai maksimum dari modul.

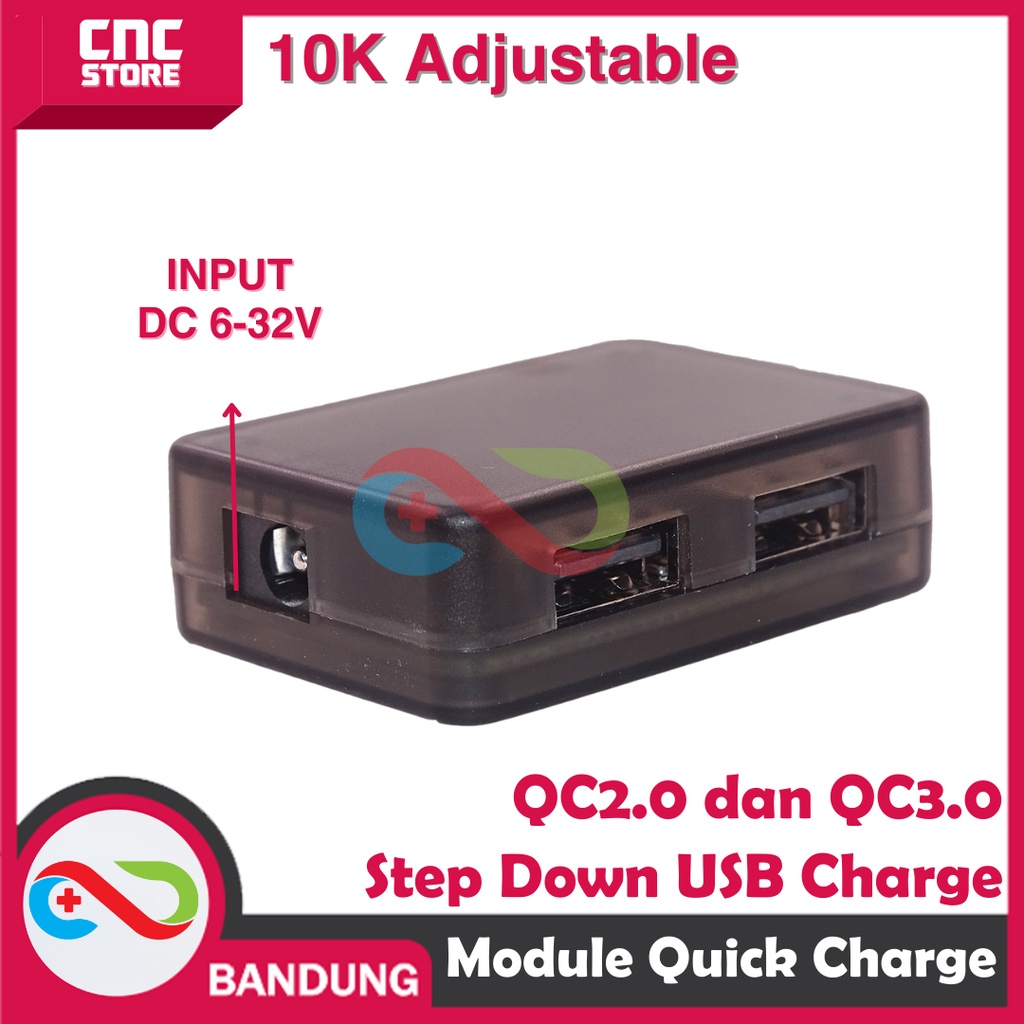

Gambar produk
