DIY 2.1 TEA2025b Mini Power Amplifier

Detail DIY 2.1 TEA2025b Mini Power Amplifier

- Produk bisa dilihat = ready stok, pembelian dengan qty banyak harap ditanyakan dulu.

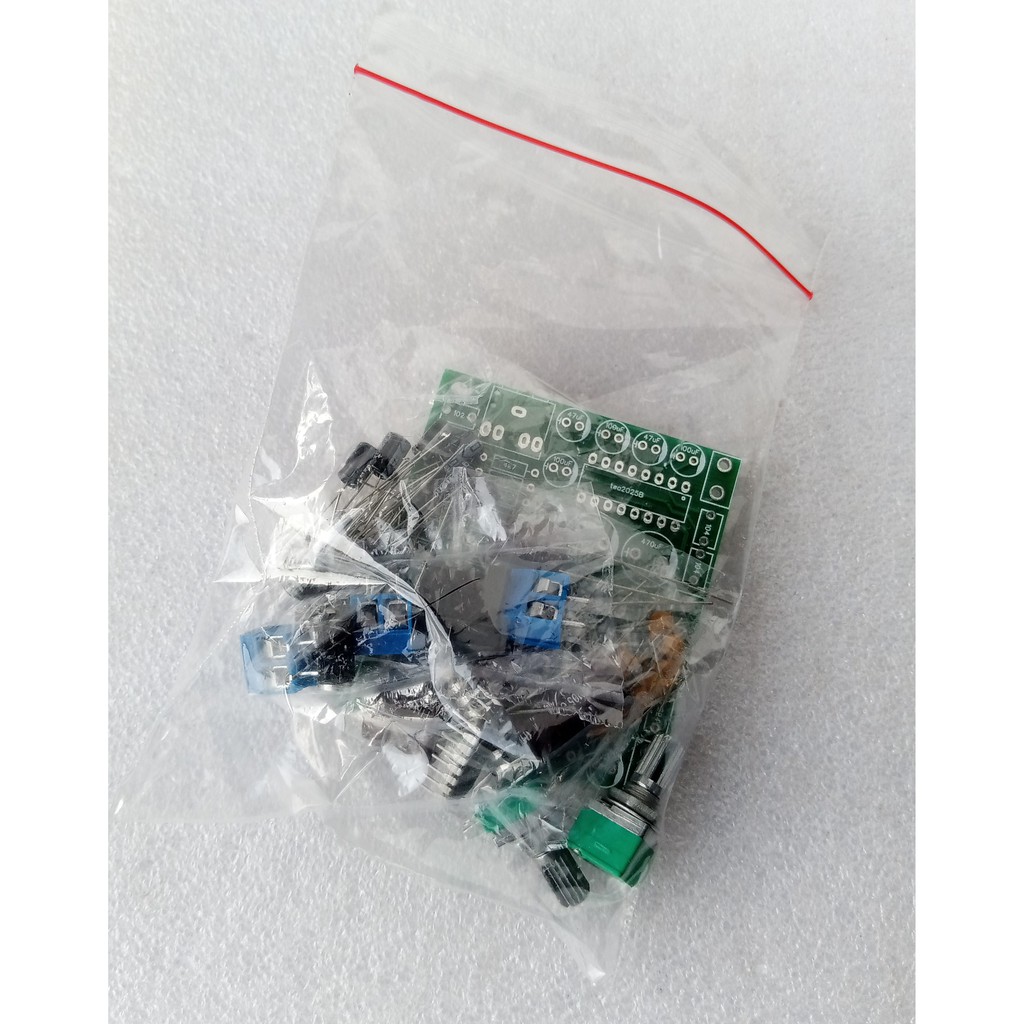

- Kemasan plastik klip, tanpa skema.
- Untuk praktek/ DIY, !!! Belum solder,harus disolder sendiri dan harus sudah mahir !!!

- KELUHAN UMUM : Tidak bunyi, bunyi sebentar kemudian mati, IC terbakar/ hangus, terutama IC bagian subwoofer (baik disertai panas berlebih maupun tidak pada IC/ heatsink).
- PENJELASAN : karena suply tegangan tidak stabil, arus melebihi 1 ampere/ keduanya.
- Tegangan yang tidak stabil dan arus melebihi 1 ampere bisa langsung merusak IC, baik tanpa bunyi maupun tanpa panas (tidak sempat bunyi sama sekali)

PANDUAN:
- Tegangan kerja DC 6-9 volt 1 ampere untuk batas tegangan aman.
- Tegangan kerja DC max 12 volt 1 ampere untuk hasil suara optimal (tegangan harus stabil), harap tidak memberikan tegangan dan arus melebihi 12v 1 amp.
- Berikan dioda 1N4007 pada supply tegangan sebelum diberikan ke modul untuk membatasi arus berlebih pada tegangan yang masuk (bila diperlukan).
- Jangan menggunakan adaptor portable/ charge, bisa dipastikan ic akan langsung terbakar dan rusak, karena adaptor portable umumnya hanya menggunakan tegangan setengah gelombang dan tidak stabil.
- Gunakan suply dari adaptor travo 1 ampere dengan sistem gelombang penuh/ SMPS 12v 1amp
- Pastikan cek tegangan stabil, dan pastikan juga speaker tidak short/ setengah short, terutama speaker subwoofer, karena jika tidak normal bisa dipastikan ic akan langsung rusak.


- Modul 2.1 TDA2025b Stereo 3 Watt Plus Subwoofer 6 Watt Mini Power Amplifier Subwoofer, bisa angkat speaker 8" double coil legacy dengan baik meski kurang begitu kuat.

- Dimensi fisik 64 x 58 mm.
- Jarak antar potensiometer 22mm.
- Harap tidak mempermasalahkan warna elco.

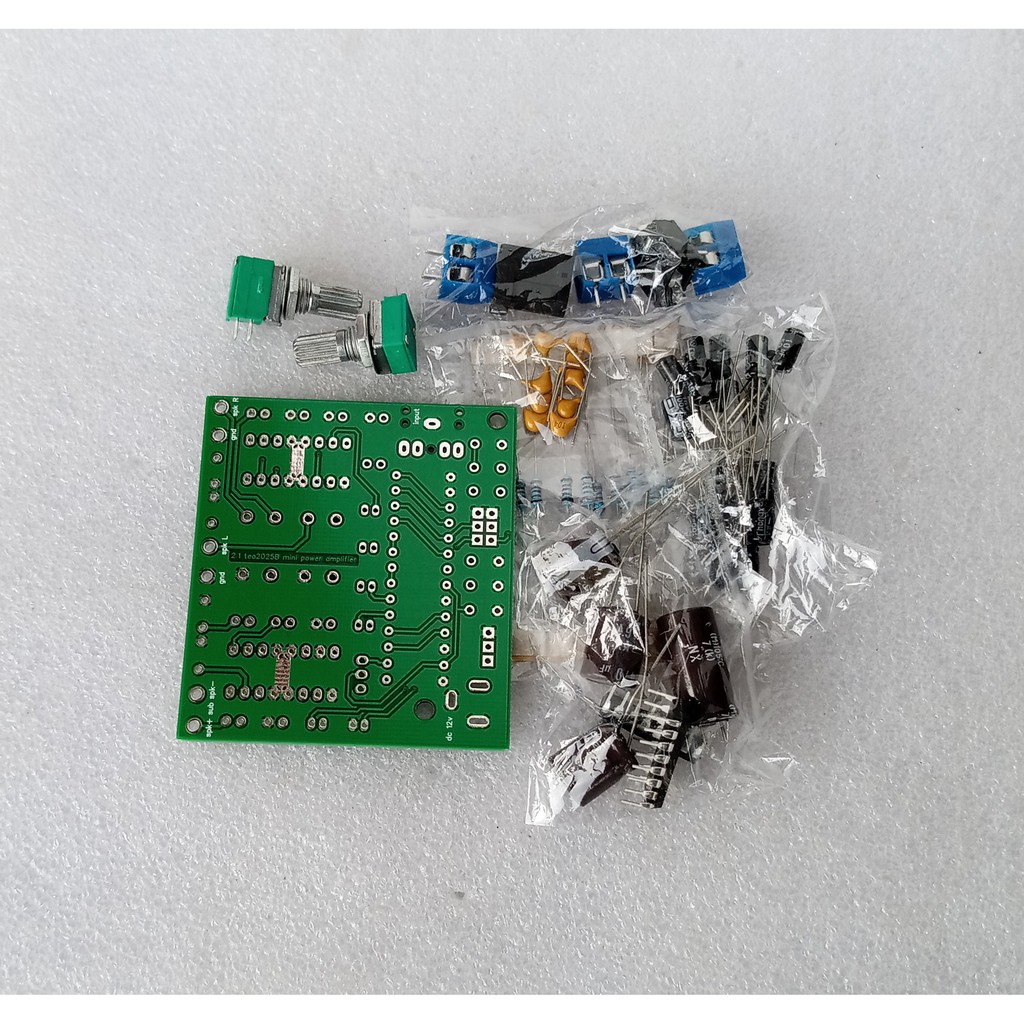

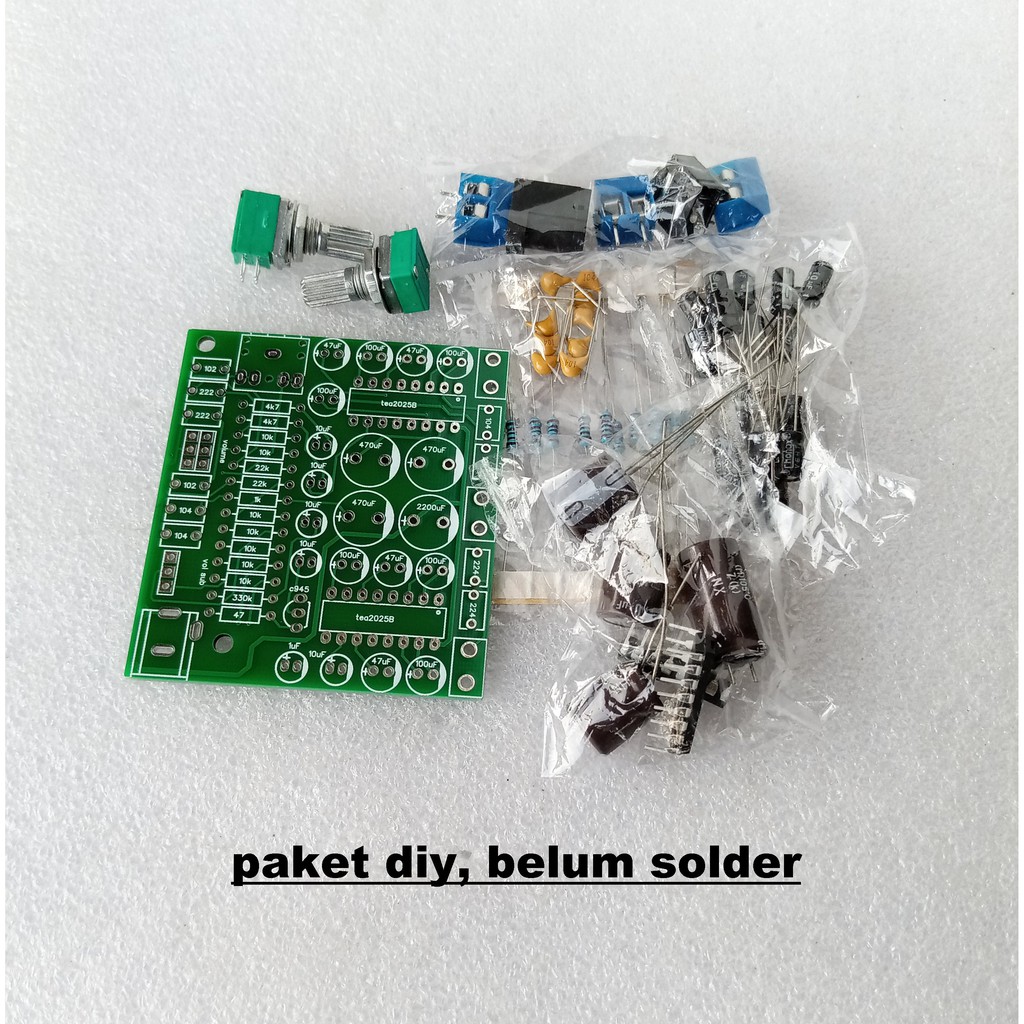

Gambar produk
