Detail DIGITAL VOLT METER AMPERE METER ALAT UKUR VOLT METER AMPER METER
Dual Volt Amp Meter Digital Ampere Meter Voltmeter 10A 0-100V Ammeter
Dilengkapi dengan pengukuran Voltmeter dan Amperemeter dalam 1 display hingga mudah dalam pembacaan tegangan warna merah dan arus warna biru.
Display sudah dilengkapi dengan Frame / rumah dan aman untuk dipasang di berbagai tempat.

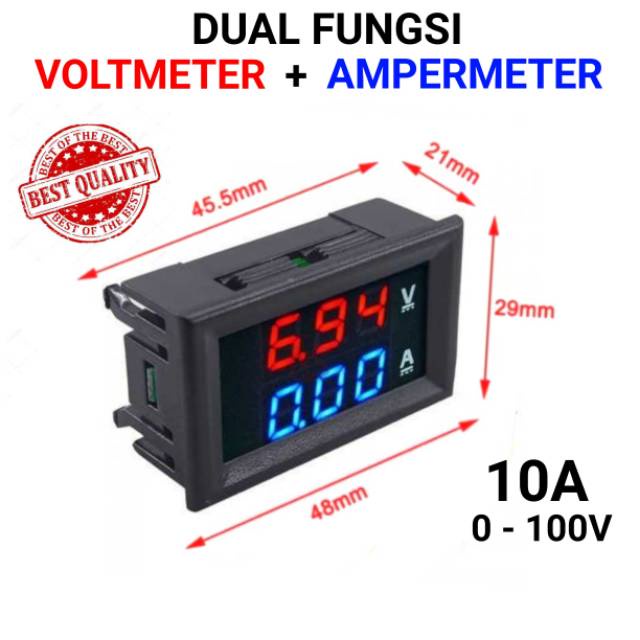

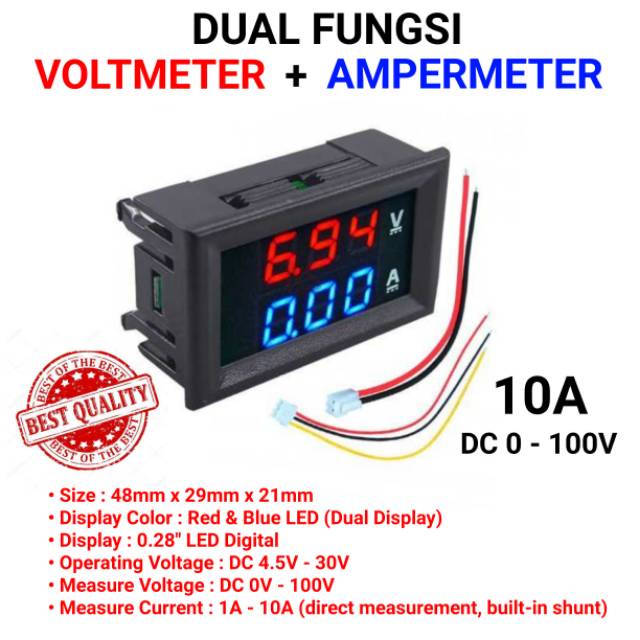

** Spesifikasi : - Display : 0.28" LED Digital - Display Volt : Merah - Display Current : Biru - Tegangan Operasi : DC 4.5 - 30V - Pengukuran Tegangan : DC 0-100V - Minimum Resolusi : 0.1V - Refresh Rate : sekitar 500ms - Akurasi : 1% - Operating Current : >20mA - Pengukuran Arus : DC 0-10A (Direct measurement, Built-in shunt) - Suhu kerja : -10° s/d. 65°C - Mounting Cutout : 45.5mm x 26.5mm
** Cara Pemasangan , Opsi 1: Socket 1 kabel kecil : - Merah : Positif (+) Power Supply 4.5 - 30V - Hitam : Negatif (-) Power supply 4.5 - 30V
Socket 2 Kabel Besar : - Merah : Positif (+) Power Supply beban --> untuk mengukur tegangan - Hitam : Negatif (-) Power Supply Beban --> Untuk mengukur arus - Biru : Negatif (-) Beban --> untuk mengukur arus

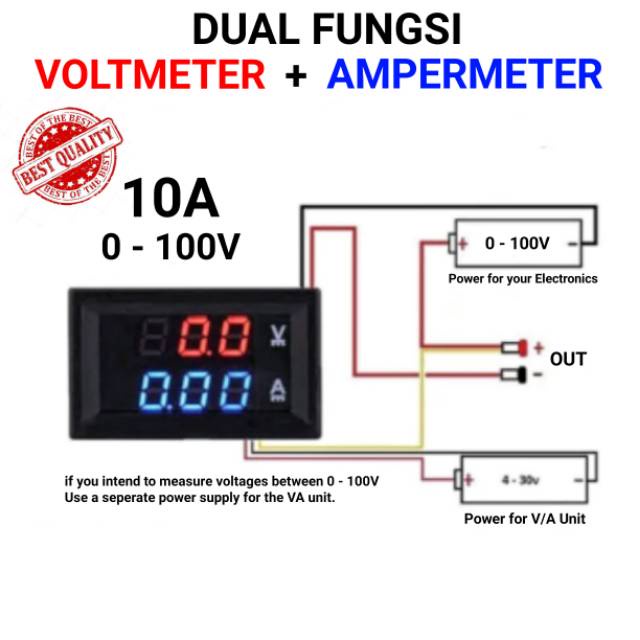

Cara pemasangan, Opsi 2 : Socket 1 Kabel kecil : - Merah (+) Positif , power supply 4.5 - 30V - Hitam (-) Negatif, Power Supply 4.5 - 30V - Kuning (+) Positif, Power supply Beban --> Untuk mengukur tegangan
Socket 2 Kabel Besar : - Merah : Negatif Beban - Hitam : Negatif Power Supply
** Catatan : - Untuk tegangan positif, beban langsung terhubung ke sumber tegangan power supply - Cek type kabel pada soket nya untuk menentukan pemasangan opsi 1 atau opsi 2 - Untuk memastikan cek kabel merah dan hitam jika short itu adalah arus negatif input dan output guna mengukur ampernya. - Jika kabel merah dan kuning digabung pengukuran max 30V saja.
isi paket : 1x buah Dual Volt Ammeter 1x buah soket 3 kabel 1x buah soket 2 kabel
