Digital Relay Timer Real Time Clock 24 Jam 5 Mode Waktu

Detail Digital Relay Timer Real Time Clock 24 Jam 5 Mode Waktu

Spek:
- Tegangan: DC5V-12V
- RTC PCF8563 penyimpan waktu presisi
- Alarm & tampilan digital yang dapat diatur
- 5 periode waktu dan 5 mode waktu

Mode:
OPE: waktu relay nyala
CLE: waktu relay mati
PE-1 ~ PE-5: memori (periode)
P-1 ~ P-5: mode timer
----: tidak menjalankan mode

Fungsi:
P-1: Relay nyala sesuai waktu OPE, relay mati sesuai waktu CLE, aktif setiap hari.
P-2: Relay nyala sesuai waktu OPE, relay mati sesuai waktu CLE, untuk hari itu saja.
P-3: Relay nyala sesuai waktu OPE, relay mati sesuai waktu CLE, pada hari/tanggal tertentu.
P-4: Relay nyala sesuai waktu OPE, relay mati sesuai waktu CLE, dari tanggal berapa ke tanggal berapa.
P-5: Sama seperti P-4, hanya bulan tidak dapat diset.

Penggunaan:
1. Set jam, tanggal, tahun, tekan tahan DOWN tampil HOU (jam/menit), ubah dengan UP/DOWN, tekan SET geser menit ke jam, set dAE (tanggal/bulan) & YEA (tahun) cara pindah tekan STOP. Setelah terseting tekan SET tahan lalu lepas.
2. Tekan tahan SET, tampil PE-1 ~ PE-5 dengan tekan UP/DOWN lalu tekan SET. PE-1 ~ PE-5 adalah penyimpan perintah (P-1 ~ P-5) yang jalan berurutan, bila tidak ingin menjalankan perintah pilih "----".
3. Setelah masuk salah satu memori (periode) tekan UP/DOWN sesuaikan perintah yang dibuat misal P-1, tekan SET tampil OPE (kapan relay nyala) tekan UP/DOWN atur waktu & SET untuk pindah menit ke jam. Tekan STOP tampil CLE (kapan relay mati) pengesetan sama seperti OPE. Tekan STOP tampil OU1 & OU2 ketika UP/DOWN ditekan. Tekan STOP tampil BLL0 & BLL1 ketika UP/DOWN ditekan.

- Mode P-2 ~ P-5 mirip P-1 tinggal ikuti saja set tanggal nyala & tanggal mati
- Untuk mengaktifkan timer relay, saat posisi tampil jam tekan STOP tampil ON. Untuk me-nonaktifkan timer relay tekan STOP lagi tampil OFF
- OU1 output relay nyala dari OPE sampai CLE
- OU2 output relay hanya kedip on sebentar lalu mati (pulse) pada waktu OPE
- BLL0 alarm mati
- BLL1 alarm nyala

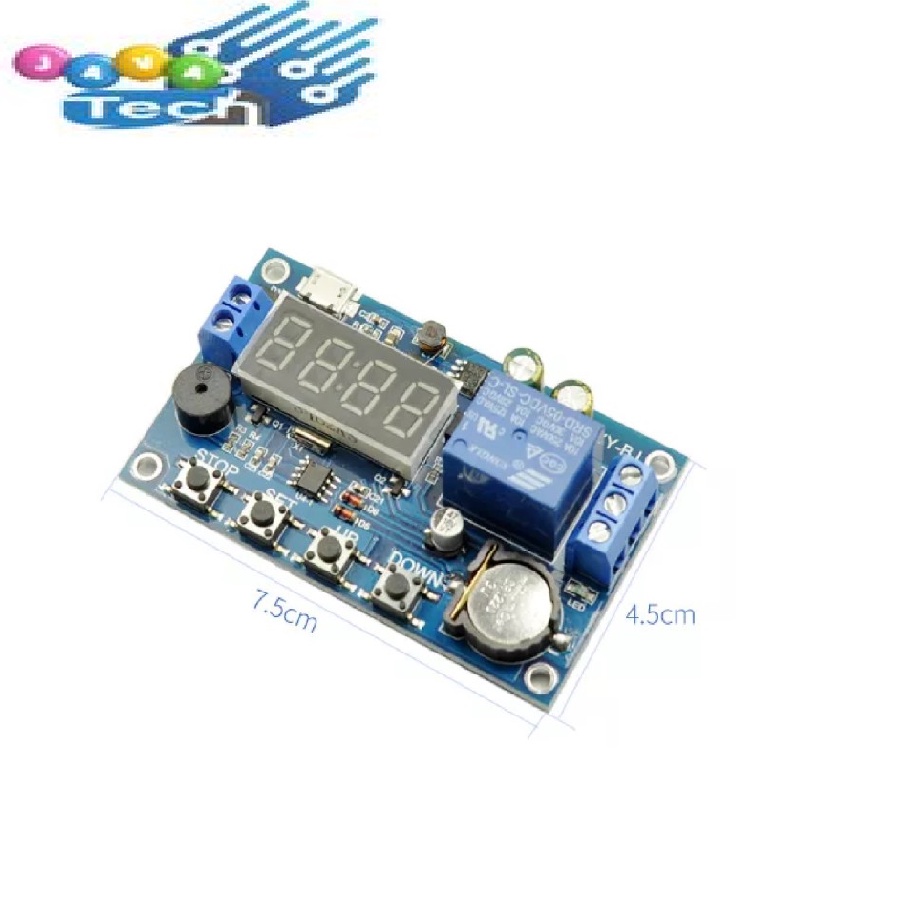

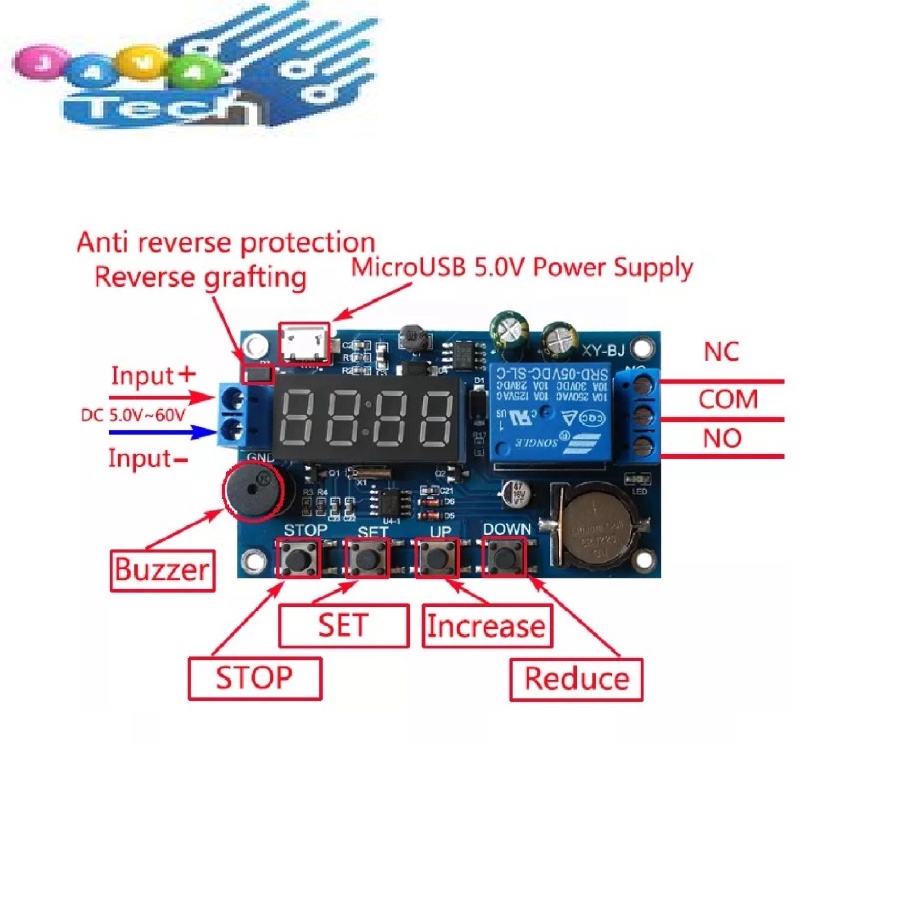

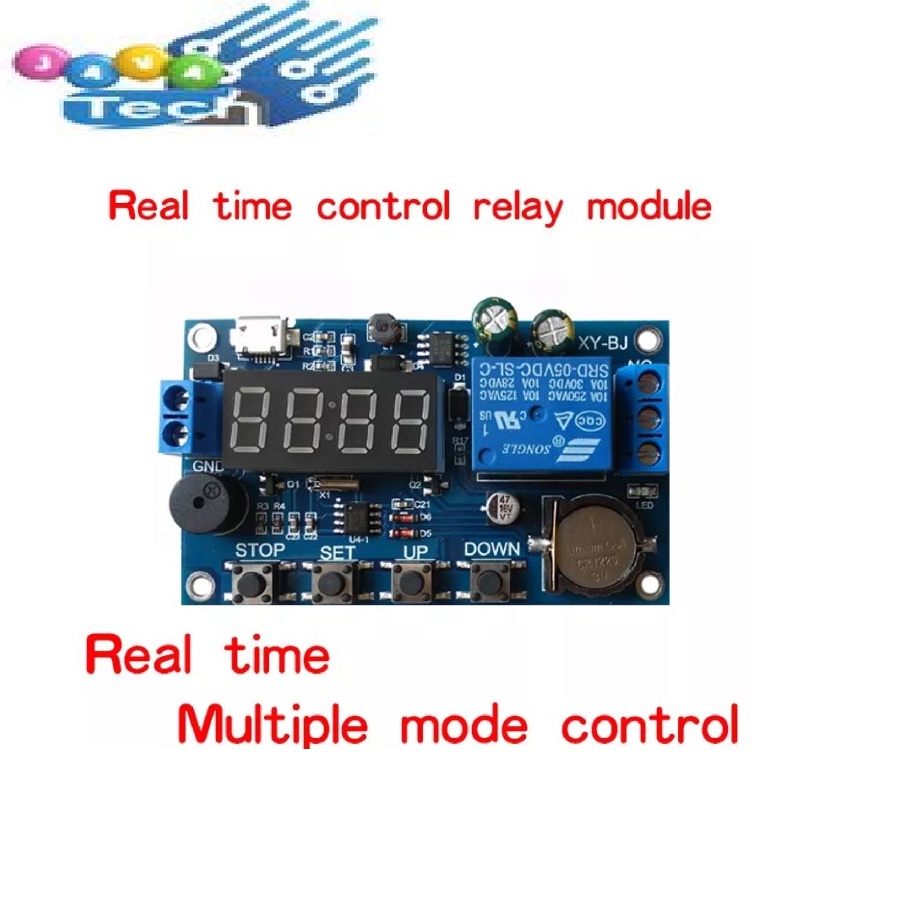

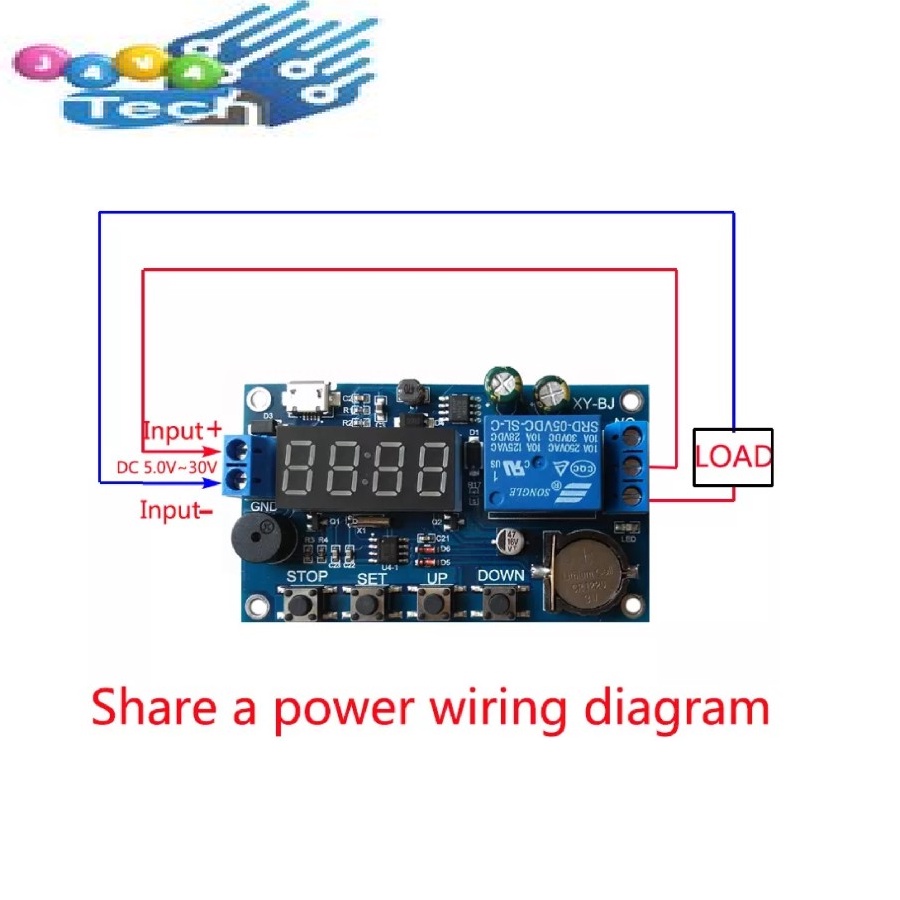

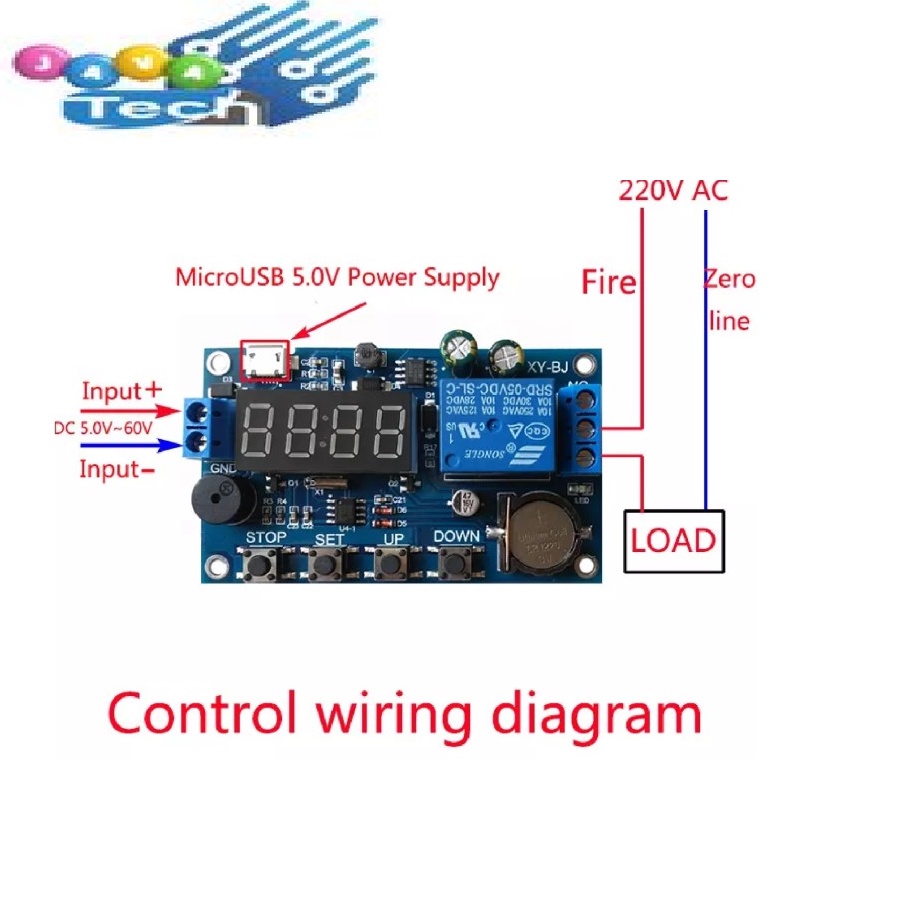

Gambar produk
