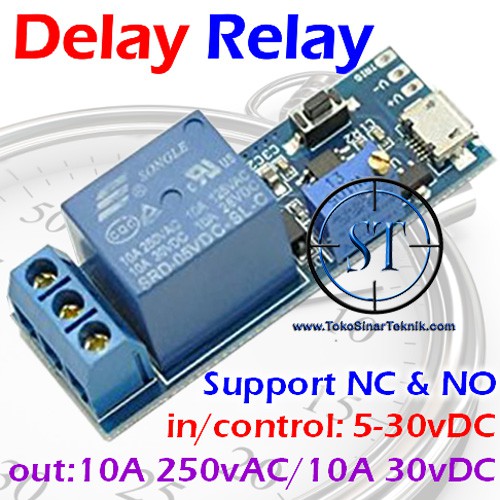

Delay Relay in 5-30v out 10A 250VAC Trigger Timer Switch Control Modul

Detail Delay Relay in 5-30v out 10A 250VAC Trigger Timer Switch Control Modul

DIKIRIM MERK TONGLING IYA GAN


Delay Relay adalah Relay yg beroperasi sesudah jeda waktu yang ditentukan (bisa diset).

Berfungsi seperti timer yang mengatur jeda waktu menghidupkan / mematikan peralatan.

Note: Petunjuk pemakaian ada di gambar ke-2

**Fitur:
1. Dapat mematikan peralatan yg sedang hidup (NC - normally closed)
2. Dapat menghidupkan peralatan yg sedang mati (NO - normally opened)
3. Jeda waktu dapat distel dgn memutar potensio
4. Sinyal pemicu (TRIGGER) bisa memakai 2 metode: dari luar (seperti sensor) dengan menyambungkan ke port TRIG atau bisa juga dengan menekan tombol tact switch pada modul
5. Tegangan control bisa memakai 2 alternatif: dari input micro USB 5v atau solder langsung ke port V+ V-
6. Port V+ V- bisa menerima Wide Voltage 6.3-30V karena sudah dilengkapi Buck Chip (LDO)
7. Sanggup mengendalikan peralatan hingga 10A 250VAC / 10A 30VDC pada bagian output
8. Dilengkapi lampu indikator relay
9. Cocok utk pemakaian industri, dilengkapi kemampuan anti-jamming terhadap gangguan elektromagnetik luar
10 Ukuran: 5.4x1.9x1.8cm

**Setting Waktu Jeda (Delay):
- Waktu jeda bisa distel dari 0-24 detik (Default Pabrik), jika perlu waktu lebih lama, cukup ganti kapasitor yg lebih besar (C2) atau potensiometer nya.
- Rumus waktu jeda: T = 1.1*R*C
- Contoh: Resistor 1M, Capacitor 22uF, maka T = 1.1 * 0.000022 * 1000000 = 24.2 detik

**Aplikasi:
1. Alarm anti-maling
2. Pengendali saklar lampu dan sound system pada bangunan
3. Jika pulang malam, sesudah mematikan mesin, lampu motor/mobil bisa diset hidup beberapa saat utk membantu Anda memasuki rumah/lorong yg gelap.
4. Memberi perlindungan (jeda waktu) antara mesin distarter dan peralatan/lampu mobil dihidupkan. Mencegah kerusakan aki/kabel terbakar akibat menstarter dan menghidupkan peralatan/lampu mobil sekaligus (over current).
