Detail Delay Relay in 5-30v out 10A 250VAC Trigger Timer Switch Control Modul

Delay Relay adalah Relay yg beroperasi sesudah jeda waktu yang ditentukan (bisa diset).

Berfungsi seperti timer yang mengatur jeda waktu menghidupkan / mematikan peralatan.

Note: Petunjuk pemakaian ada di gambar ke-2

**Fitur:
1. Dapat mematikan peralatan yg sedang hidup (NC - normally closed)
2. Dapat menghidupkan peralatan yg sedang mati (NO - normally opened)
3. Jeda waktu dapat distel dgn memutar potensio
4. Sinyal pemicu (TRIGGER) bisa memakai 2 metode: dari luar (seperti sensor) dengan menyambungkan ke port TRIG atau bisa juga dengan menekan tombol tact switch pada modul
5. Tegangan control bisa memakai 2 alternatif: dari input micro USB 5v atau solder langsung ke port V+ V-
6. Port V+ V- bisa menerima Wide Voltage 6.3-30V karena sudah dilengkapi Buck Chip (LDO)
8. Sanggup mengendalikan peralatan hingga 10A 250VAC / 10A 30VDC pada bagian output
9. Dilengkapi lampu indikator relay
10. Cocok utk pemakaian industri, dilengkapi kemampuan anti-jamming terhadap gangguan elektromagnetik luar
11. Ukuran: 5.4x1.9x1.8cm

**Setting Waktu Jeda (Delay):
- Waktu jeda bisa distel dari 0-24 detik (Default Pabrik), jika perlu waktu lebih lama, cukup ganti kapasitor yg lebih besar (C2) atau potensiometer nya.
- Rumus waktu jeda: T = 1.1*R*C
- Contoh: Resistor 1M, Capacitor 22uF, maka T = 1.1 * 0.000022 * 1000000 = 24.2 detik

**Aplikasi:
1. Alarm anti-maling
2. Pengendali saklar lampu dan sound system pada bangunan
3. Jika pulang malam, sesudah mematikan mesin, lampu motor/mobil bisa diset hidup beberapa saat utk membantu Anda memasuki rumah/lorong yg gelap.
4. Memberi perlindungan (jeda waktu) antara mesin distarter dan peralatan/lampu mobil dihidupkan. Mencegah kerusakan aki/kabel terbakar akibat menstarter dan menghidupkan peralatan/lampu mobil sekaligus

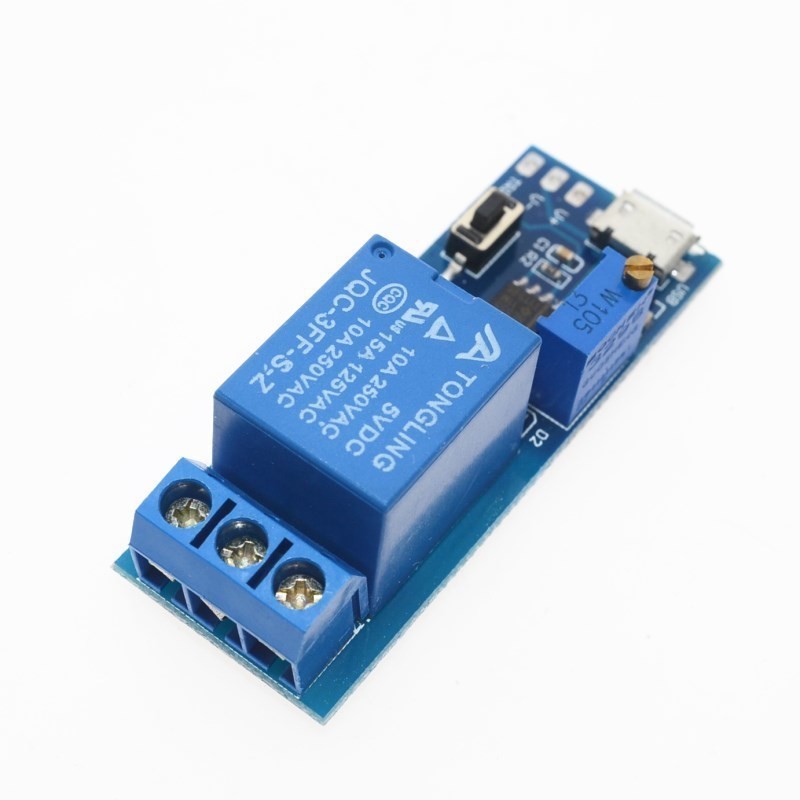

Gambar produk
