Current to Voltage Converter 4-20mA to 0V-10V Signal Conversion Module

Detail Current to Voltage Converter 4-20mA to 0V-10V Signal Conversion Module

Modul ini digunakan untuk mengkonversi suatu sumber arus yang sangat kecil menjadi tegangan yang lebih besar.
Contohnya pada pembacaan sensor yang memiliki output arus sangat kecil, kita membutuhkan tegangan yang besar agar pembacaan data lebih baik.
Atau pada kasus transmisi data dengan kabel yang panjang sehingga pada bagian output hanya mengeluarkan sinyal yang sangat kecil.

Fitur :
- Range sumber input konversi besar
- Range konversi output bervariasi
- Range arus input bervariasi
- Proteksi input terbalik
- Pengaturan tegangan output 0
- Pengaturan range output

Spesifikasi :
- Sumber konversi output : DC 7V - 36V
- Sumber arus sinyal input : 0mA - 20mA

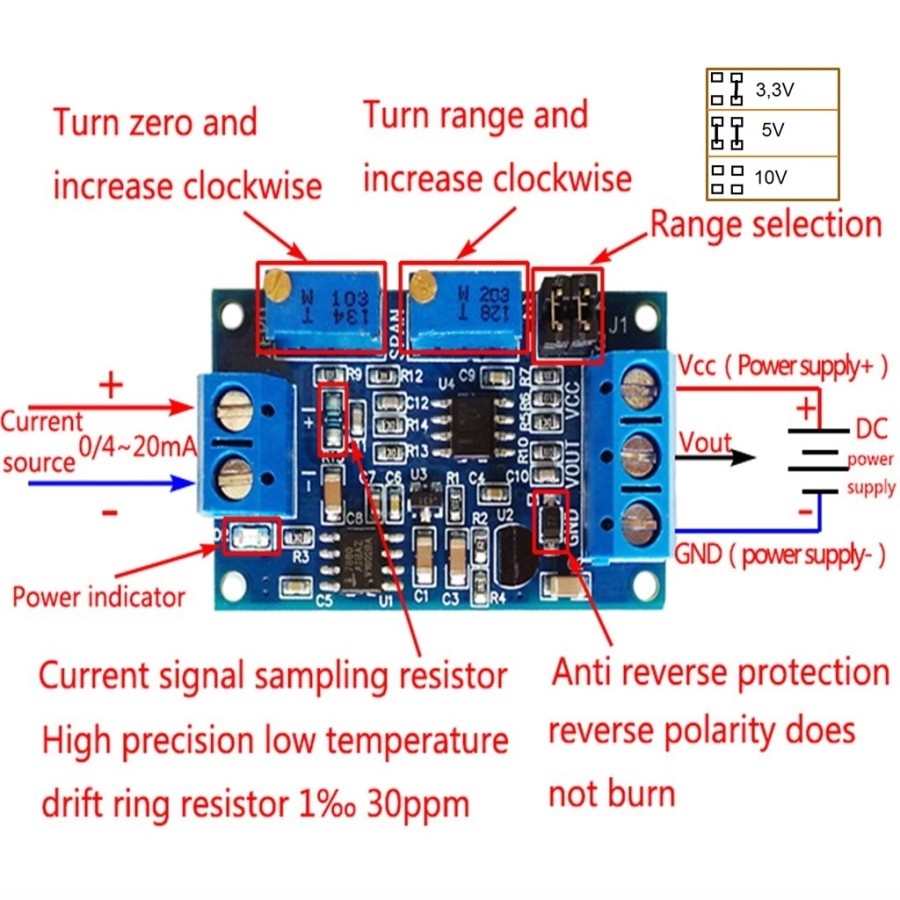

Pengaturan Jumper pemilihan arus input dan tegangan output :
0-20mA :
1). 0-3.3V : J1 1&2 terhubung; 3&4 terhubung
2). 0-5V : J1 1&2 terhubung; 3&4 terhubung
3). 0-10V : J1 1&2 terhubung; 3&4 terputus

4-20mA :
1). 0-2.5V : J1 1&2 terhubung; 3&4 terhubung
2). 0-3.3V : J1 1&2 terputus; 3&4 terputus
3). 0-5V : J1 1&2 terhubung; 3&4 terhubung
4). 0-10V : J1 1&2 terhubung; 3&4 terputus

Pengaturan output 0 :
Ketika arus input minimum (0mA atau 4mA), putar trimpot zero sampai output VOUT menjadi (0.0V atau tegangan sesuai kebutuhan anda)

Pengaturan range output :
Ketika arus masukan maksimum (20mA), putar trimpot range sampai VOUT menjadi maksimum (3.3V atau 5V, 10V; Ketika inputnya adalah 4-20mA, output minimum adalah 2.5V)

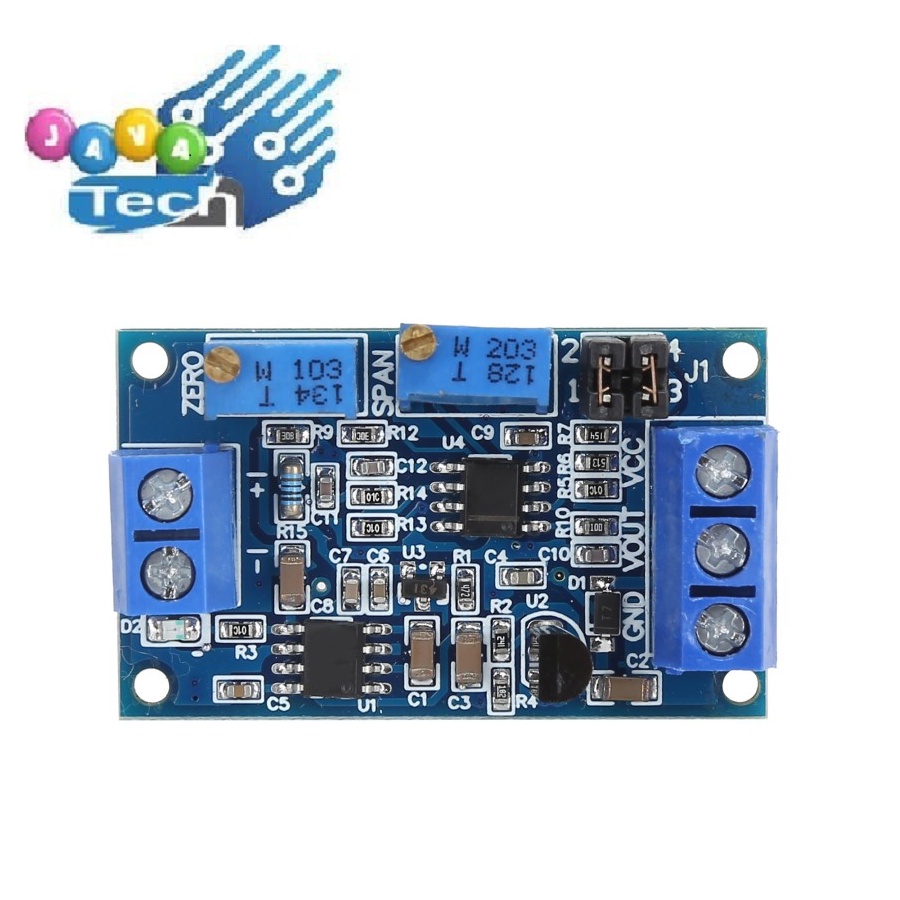

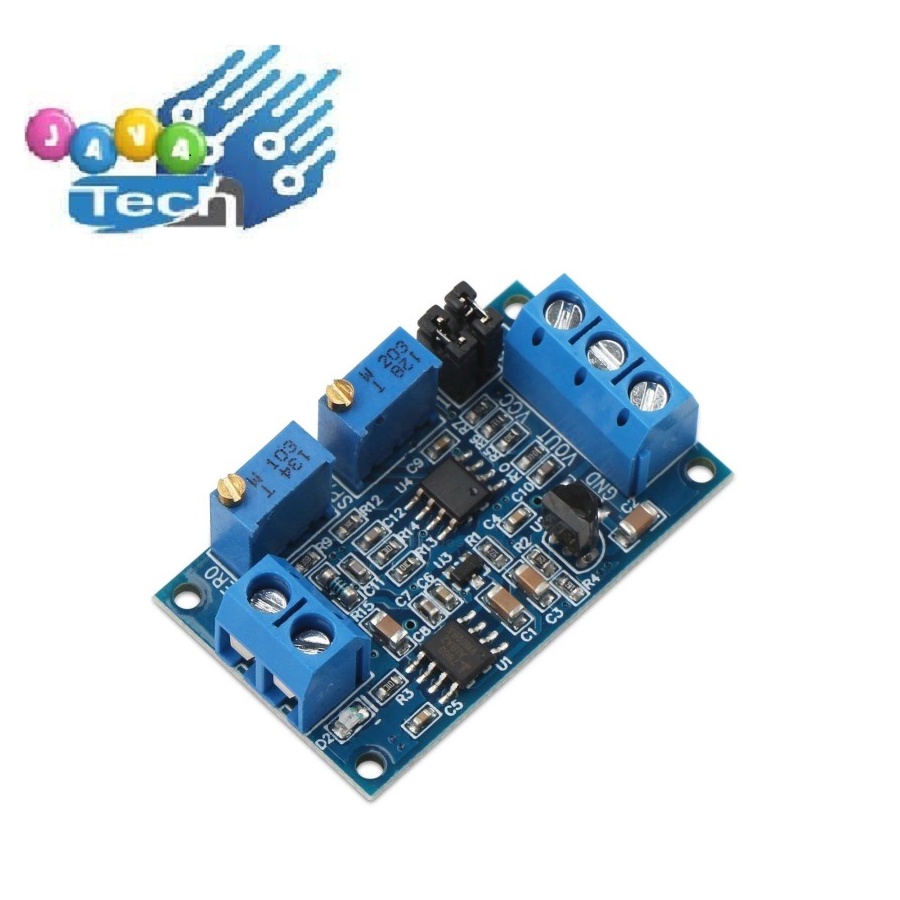

Gambar produk
