Charging Controller Protection XH-M602 Battery AKI Auto Cut Off Baterai

Detail Charging Controller Protection XH-M602 Battery AKI Auto Cut Off Baterai

Charging Controller Protection XH-M602 Battery AKI Auto Cut Off Baterai




Auto Cut Off + Protection Charging Controller for Battery / Accu

Support Semua Jenis Battery dan Accu.

Adaptor Charger Battery Max 220v 10A.




Note : Module ini hanya Charging Controller..tetap membutuhkan Adaptor untuk
menge-cas aki/battery nya.

Tujuan pemakaian Module ini untuk Auto Cut-Off charger dan memberi Protection
terhadap Over Charge serta mendeteksi Battery Low agar bisa Auto Charge.

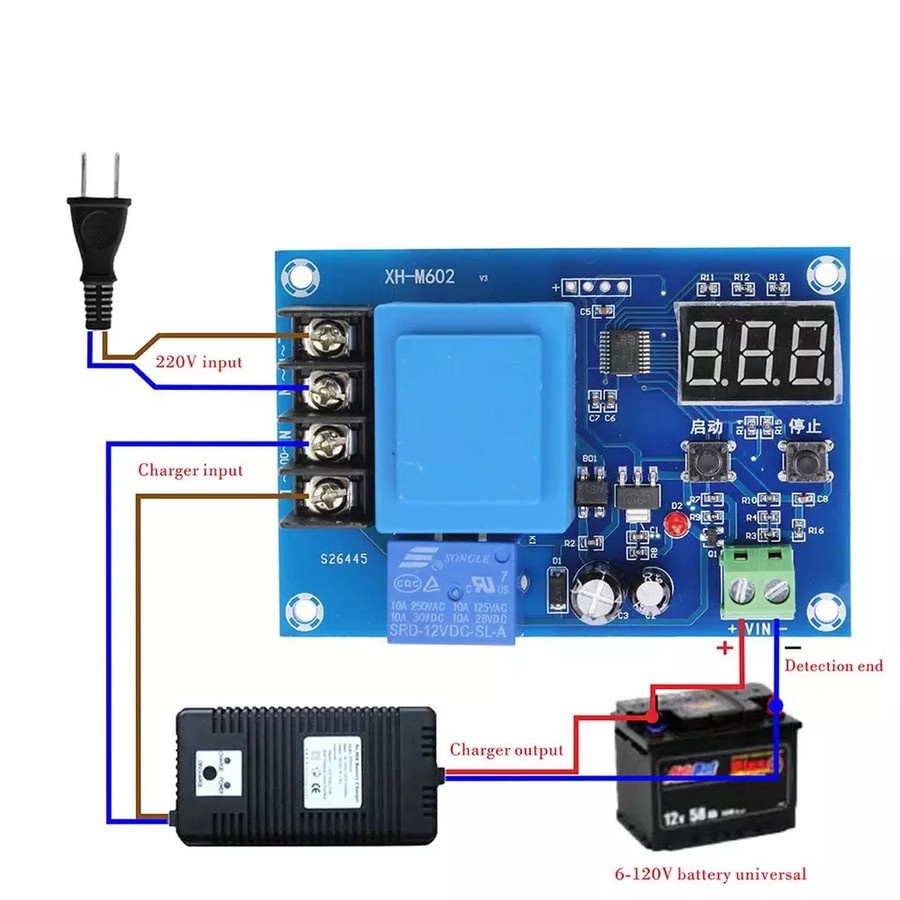

Skema pemasangan lihat digambar.




Fitur :

1.Name: Digital control battery charging control module

2.Model:XH-M602

3.Input Voltage:AC 220V

4.Display Precision:0.1V

5.Control Precision:0.1V

6.Output Type:output switch

7.Voltage Tolerance:+/-0.1V

8.Application Fields:for 3.7-120V lithium battery or storage battery

9.Size:86*58*24mm




Fungi tombol :

tombol kiri :

-Setingan batas bawah (start-on)

-Tambah nilai digit saat mode setting




tombol kanan :

-Setingan batas atas (cut-off)

-Tambah nilai digit saat mode setting




Cara Setting :

Settingan default biasanya batas bawah 12,2V dan batas atas 14,2V (untuk Aki
12V)

1.Nyalakan alat dengan menghubungkannya ke listrik 220V via pin INPUT AC ~~

2.Jangan sambungkan ke charger Aki dulu, pastikan display menunjuk 0,0

3.Tekan tombol kiri sekali, akan tampil tegangan batas bawah saat ini (misal
12,2) lalu tekan lagi tombol kiri 2 kali dengan cepat sampai indikator titik
bawah berkedip

4.Naikan atau turunkan setingan batas bawah dengan tombol kiri dan kanan, jika
setingan sudah sesuai diamkan sekitar 3 detik hingga indikator titik bawah
berhenti berkedip.

5.Tekan tombol kanan sekali, akan tampil tegangan batas atas saat ini (misal
14,4) lalu tekan lagi tombol kanan 2 kali dengan cepat sampai indikator titik
bawah berkedip

6.Naikan atau turunkan setingan batas bawah dengan tombol kiri dan kanan, jika
setingan sudah sesuai diamkan sekitar 3 detik hingga indikator titik bawah
berhenti berkedip.

Gambar produk
