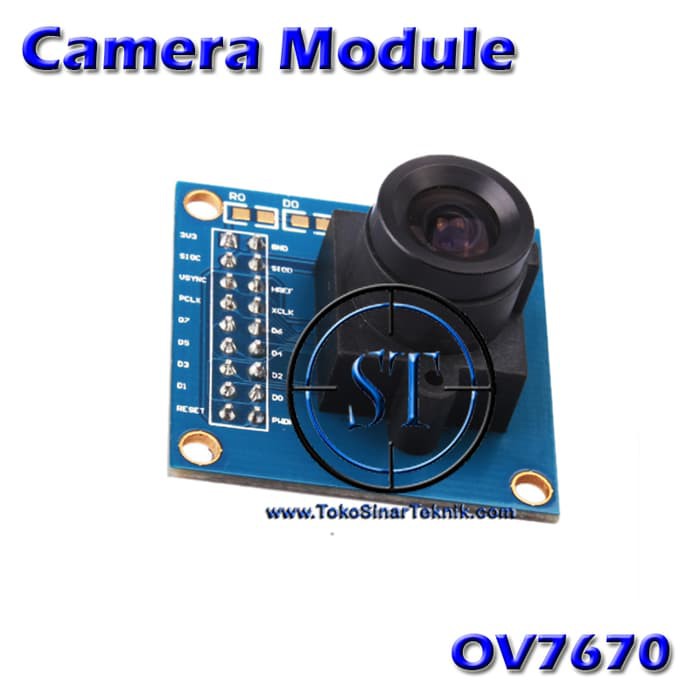

Detail Camera Module OV7670 300KP VGA Omni Vision Modul VGA CMOS Kamera Arduino Raspberry
Modul OV7670 merupakan sebuah kamera yang memungkinkan microcontroler untuk mengambil gambar/foto hingga ukuran maksimal 640x480 pixel (VGA). Format resolusi lainnya yang didukung adalah: 320 x 240 (QVGA), 352 x 240 (CIF) dan 176 x 144 (QCIF).
**Fitur pada model terbaru ini: ' High sensitivity for low illumination applications ' Low voltage for embedded applications ' Standard SCCB interface, compatible with I2C interface ' RawRGB, RGB (GRB4:2:2, RGB565/555/444), YUV (4:2:2) and YCbCr (4:2:2) output format ' Supports VGA, CIF, and various sizes from CIF to 40x30 ' VarioPixel sub-sampling mode ' Automatic influence control functions include: automatic exposure control, automatic gain control, automatic white balance, automatic elimination of light streaks, automatic black level calibration . Image quality control including color saturation, hue, gamma, sharpness ANTI_BLOOM ' ISP has noise elimination and dead pixel compensation function ' Supports image scaling ' Lens loss compensation ' 50/60Hz automatic detection ' Saturation automatic adjustment ( UV adjustment) ' Edge enhancement automatic adjustment ' Noise reduction automatic adjustment
Harap diperhatikan bahwa modul ini bekerja pada tegangan 3.3V DC, maka untuk koneksi ke board Arduino (5V) dibutuhkan tambahan resistor. Untuk lebih jelasnya jalur koneksi kabel dari modul OV7670 ini ke Arduino UNO boleh dilihat pada gambar no.5
**Spesifikasi: Power input: 2.5 - 3.3V DC Power: 60mW / 15fps VGA YUV Resolusi: maximum 640x480 pixel Transfer rate: 30 fps Ukuran lensa: 1/6 Sudut penglihatan: 24 derajat Ukuran: 36x34x25mm
