Brushed Controller 24v 250W Untuk Motor Skuter Elektrik

Detail Brushed Controller 24v 250W Untuk Motor Skuter Elektrik

24v 250W E-Bike Scooter Brush Motor Controller untuk Aksesoris Sepeda Lipat Listrik
Spesifikasi:
Bahan: tubuh paduan aluminium
Warna: Perak
Ukuran tubuh: sekitar 80x60x35mm/3.15*2.36*0.14in
Berat bersih: Sekitar 120g
Tegangan kerja: 24 V
Daya: 250W
Pegangan pengatur kecepatan: 1-4V
Pegangan rem: mekanis biasanya terbuka
Di bawah perlindungan tegangan: 20V

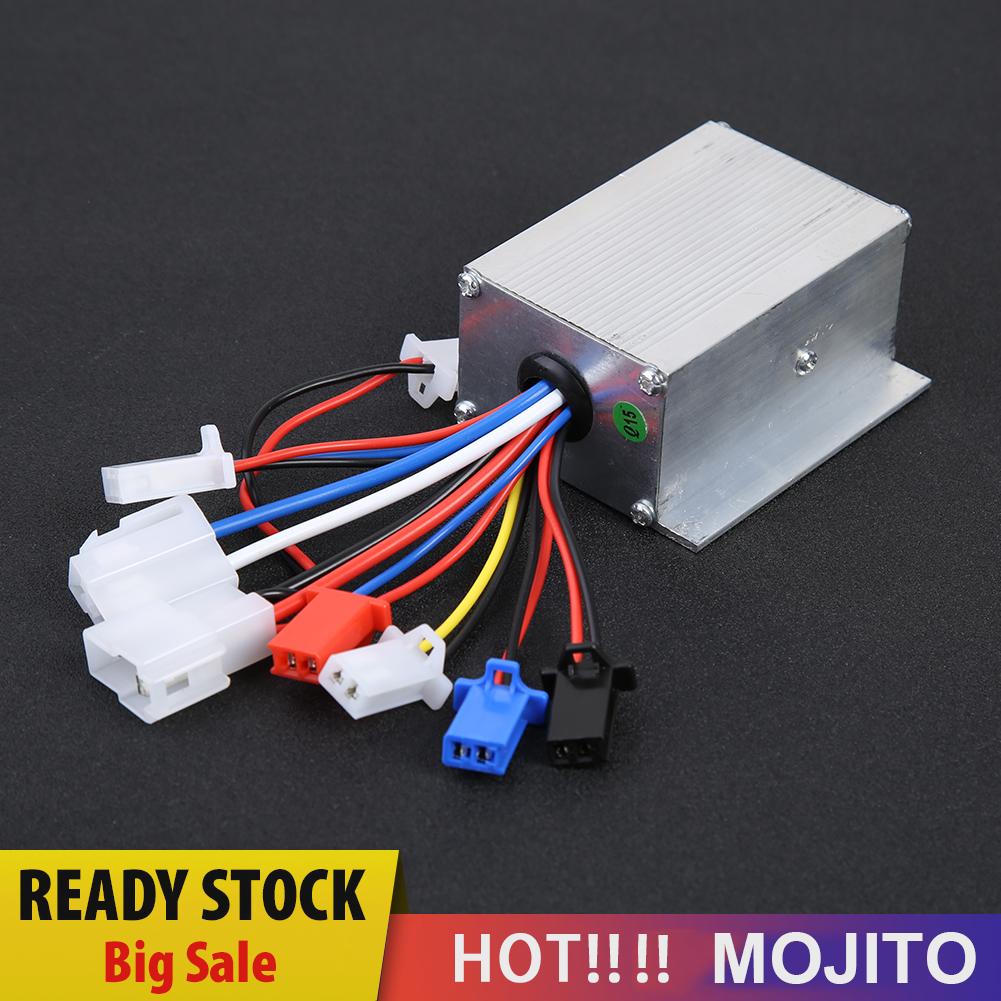

Instruksi kabel pengontrol:
Agar motor bekerja, setidaknya empat konektor harus terhubung.
Pertama, dua yang lebih tebal pada pengontrol adalah kabel biru dan putih yang terhubung ke motor (biru positif/putih negatif), kabel biru terhubung ke kabel merah motor, dan kabel putih Terhubung ke kabel hitam motor.
Kedua, dua kabel merah yang lebih tebal dan kabel hitam pengontrol terhubung ke baterai, kabel merah terhubung ke elektroda positif baterai, dan kabel hitam terhubung ke elektroda negatif.
Ketiga, sambungkan konektor pegangan kontrol kecepatan (pegangan kontrol kecepatan memiliki tiga kabel, dan kabel merah harus terhubung ke kabel merah dan kabel hitam ke kabel hitam). Kawat dengan kepala plastik merah terhubung ke kunci pintu listrik, buka kunci pintu listrik, dan motor dapat berjalan dengan memutar pegangan.
Kepala plastik biru terhubung ke lampu rem
Kepala plastik putih, hitam + kawat kuning untuk rem
Kepala plastik hitam terhubung dengan lampu indikator

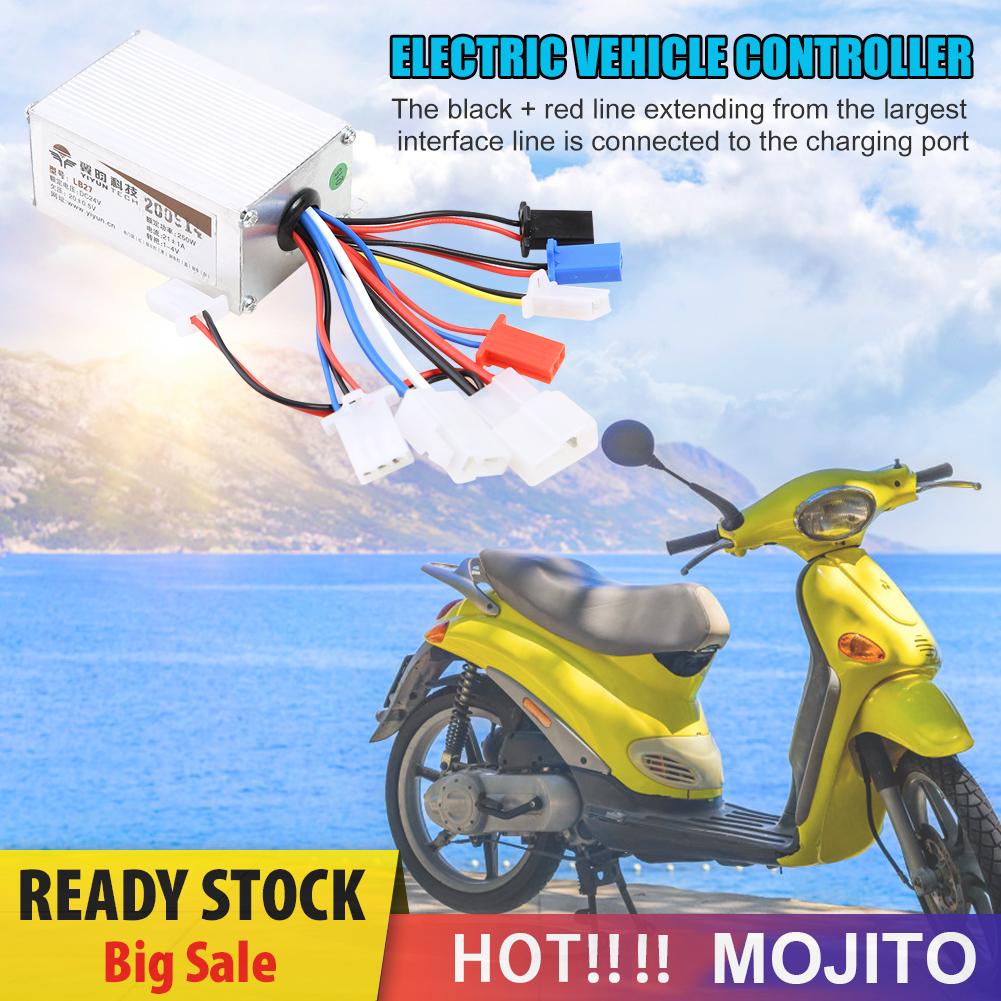

Garis hitam + merah memanjang dari kabel antarmuka terbesar terhubung ke port pengisian daya

Nota:
1. Karena monitor yang berbeda dan efek cahaya, warna sebenarnya dari item tersebut mungkin sedikit berbeda dari warna yang ditunjukkan pada gambar. Terima kasih!
2. Perkenankan penyimpangan pengukuran 1-3 cm karena pengukuran manual.


Termasuk:

1 x Pengontrol Kuas
