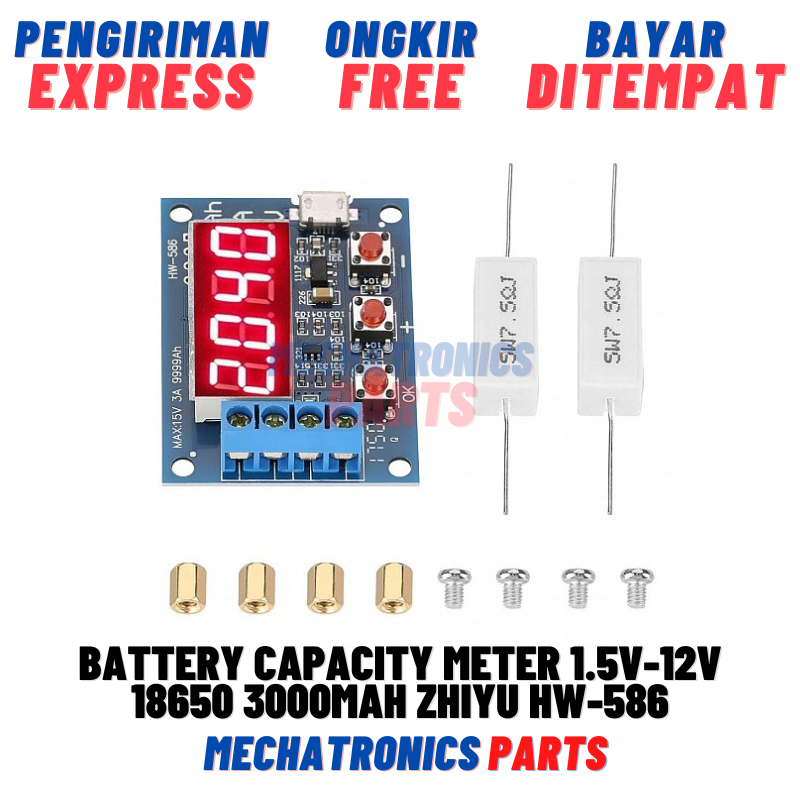

Battery Capacity Meter 1.5V-12V 18650 3000mAH Zhiyu HW-586 Discharge Tester 1mA HW586

Detail Battery Capacity Meter 1.5V-12V 18650 3000mAH Zhiyu HW-586 Discharge Tester 1mA HW586

HARAP BACA DESKRIPSI

barang yang kami jual sudah melalui QC pabrik untuk jaminan kualitas dan fungsi.
tidak ada garansi untuk barang yang kami jual, kecuali kesalahan kirim barang atau kekurangan barang dapat diselesaikan melalui diskusi.membeli berarti setuju dengan ketentuan ini.

Deskripsi
Tegangan : DC4.5-6V (konektor USB mikro)
Operasi saat ini : Kurang dari 70mA
Tegangan pelepasan: 1.00V-15.00V, resolusi 0,01V
Kisaran tegangan pemutusan: 0,5-11,0V
Didukung saat ini: Maksimum 3.000A, resolusi 0.001A
Kesalahan pengukuran tegangan maksimum: 1% + 0,02V
Kesalahan pengukuran arus maksimum: 1,5% ± 0,008A
Kisaran kapasitas baterai maksimum: 9999Ah (1Ah = 1000mAh) nilai yang lebih besar dialihkan dengan menggeser titik desimal, bila kurang dari 10Ah akan menampilkan X.XXX, hingga 10Ah atau lebih akan menampilkan XX.XX, dan seterusnya.
Ukuran papan: 50 x 37mm
Ukuran jadi: 50 x 37 x 17mm (Ukuran posisi maksimum L x W x H, mengandung ketinggian kaki tembaga)
Berat bersih papan: 28g (termasuk pilar)
Berat resistor: sekitar 27g (termasuk kabel)

Cara Penggunaan HW-586 Battery Capacity Tester
1. Baterai uji harus terisi penuh.
2. Hubungkan baterai positif ke input positif, input negatif ke negatif, tidak dapat dibalik (dengan pembalikan beban dapat merusak sirkuit)! Muat terhubung ke output positif dan output negatif, hidupkan tester dengan catu daya micro USB (tidak tersedia desktop atau laptop bertenaga USB), kemudian tegangan baterai ditampilkan.
3. Tes start langsung hanya perlu menekan tombol "OK", tester dapat secara otomatis membuat tegangan pemutusan yang sesuai sesuai dengan tegangan muatan penuh baterai, dan akan mulai berkedip tiga kali untuk memasuki tes. Jika Anda perlu mengatur voltase terminasi secara manual, hanya perlu menekan tombol "+" atau "-" untuk memodifikasi status tampilan tegangan baterai, tampilan voltase terminasi dimulai dengan P, di belakang berarti nilai voltase, resolusi voltase 0,1V, setelah pengaturan menekan tombol "OK" untuk memulai pengujian.
4. Setelah dimulainya pengujian, penguji akan menyalakan beban kontrol sakelar elektronik, data pengujian akan menampilkan rotasi antara kapasitas pelepasan (Ah), arus pelepasan arus (A) dan tegangan baterai (V). Ketika voltase baterai mencapai voltase penghentian pengaturan, kontrol beban mematikan tester, data tetap dalam kapasitas (Ah) dan indikator yang sesuai berkedip cepat bersamaan, saat ini tampilan adalah kapasitas sebenarnya dari kapasitas pelepasan baterai, tekan Tombol "OK" untuk berhenti berkedip memungkinkan tampilan data yang stabil, tekan lagi tombol "OK" untuk kembali ke keadaan aktif, sekarang Anda dapat mengganti baterai untuk menguji bagian selanjutnya.

Kode Error beserta artinya
Err1: Tegangan baterai di atas 15V
Err2: Tegangan baterai lebih rendah dari tegangan terminasi
Err3: Baterai tidak mampu memuat arus pelepasan atau resistansi rangkaian terlalu tinggi
Err4: Kelebihan arus (arus melebihi 3,1A)

Paket
1 x HW-586 Battery Capacity Tester
2 x Resistor
4

Gambar produk
