Detail 5A XL4015 DC Buck Converter Step Down Adjustable CC CV Charge Battery
5A XL4015 DC Buck Converter Step Down Adjustable CC CV Charge Battery
Berfungsi sebagai DC-DC konverter Step Down atau penurun tegangan dengan fitur tegangan dan arus bisa di seting / setel sesuai keperluan hingga 5A maximum
Dapat di pakai di semua peralatan elektronika karena tegang dapat di atur sesuai dengan kebutuhan. Bisa juga sebagai driver LED dengan daya sampai dengan 75W karena tegangan dan arus bisa di adjust sesuai dengan spesifikasi LED.
Sangat cocok dipakai untuk charger / ngecas berbagai macam jenis battery baik ngecas kondisi normal atau quick charge.
Pemasangannya pun sangat mudah karena sudah dilengkapi dengan terminal jadi kabel tidak perlu lagi di solder, cukup dikupas dan dimasukan ke dalam terminal dan dikencangkan bautnya dengan menggunakan obeng plus atau minus.
Spesifikasi:
Input Tegangan: DC 4-38V
Output Tegangan: DC 1.25-36V (Adjustable)
Output Current / Arus: maximum 5A (need extra heatsink)
Output Power: 75W
Efesiensi: >92%
Built in thermal shutdown function
Built in current limit function
Built in output short protection function
Input reverse polarity protection: None (jika dibutuhkan gunakan dioda arus besar dipasang pada input sebagai pengaman).
Dimensi: 61.7mm x 26.2mm x 15mm
Cara untuk ngecas battery:
-Pastikan tegangan dan arus untuk type battery

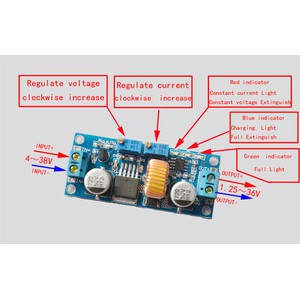

-Setel tegangan dengan memutar potensio warna biru sebelah kiri sesuaikan dengan tegangan charge battery
-Setel arus pada potensio sebelah kanan dan gunakan Ampere Meter (AVO) pada posisi 10A, gabungkan output dengan ampere meter kemudian putar potensio dan sesuaikan arus dengan nilai ampere yang di inginkan / sesuaikan dengan current charge battery.
-setelah langkah semua benar cobalah hubungkan / konek ke battery untuk mulai ngecas battery.
Sebagai driver LED:
Langkahnya sama dengan cara untuk ngecas battery, pastikan tegangan dan arus di sesuaikan dengan spesifikasi
