5 Wire Universal LCD Conversion Module (2097)

Detail 5 Wire Universal LCD Conversion Module (2097)

Deskripsi:
Penggunaan: untuk memecahkan masalah pemeliharaan catu daya monitor LCD 15-21 inci
Papan daya LCD merusak sebagian besar. Salah satu kekuatan untuk menggerakkan chip, saklar daya tinggi, kerusakan resistor sampling adalah yang paling umum, karena model komponen ini, variasi, seringkali karena tidak ada suku cadang yang sama, dan tidak dapat diperbaiki.

Harus menjadi mayoritas kebutuhan pelanggan untuk mengembangkan teman modul catu daya LCD tujuan umum. Modul ini memiliki: perkabelan sederhana, mudah dipasang, menghemat waktu, meningkatkan tingkat keberhasilan pemeliharaan, dan sebagainya. Menghadapi masalah pemeliharaan teman mungkin ingin mempertimbangkan pengembangan ini di bawah modul catu daya universal.

Kedua, definisi pin
Garis kuning 1 kaki: DRAIN, sisi kontrol daya, lalu tiang D power supply MOS daya tinggi asli. Umumnya kaki tabung saklar daya tengah
2 kaki garis hitam atau garis bubuk: GND, modul ground 300v, kemudian kapasitor negatif, garis yang sama bisa. Terhubung langsung ke kapasitor filter besar negatif
3 kaki garis merah: VCC, sisi catu daya modul, kemudian umpan balik kapasitor penyearah terminal berliku setelah catu daya positif dan berkelanjutan, tegangan antara 12-18V.

4 kaki garis putih: FB, umpan balik tegangan, kemudian optocoupler 4 kaki, silakan periksa panas optocoupler 3 kaki, bukan panas, lalu letakkan optocoupler pendek ke tanah panas, sedangkan sirkuit periferal 4-pin terputus.
5 kaki garis hijau: mulai pin mulai, kemudian +300 v kapasitor positif

Pelanggan harus optimis tentang metode koneksi tertentu setelah modifikasi, jangan akses acak secara membabi buta. Tidak dapat membaca lebih dari perbandingan berikut untuk melihat beberapa kali!

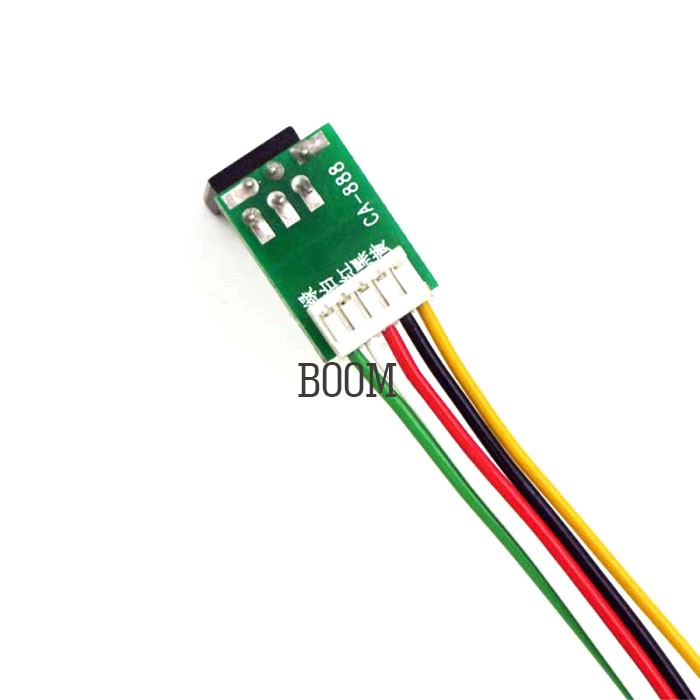

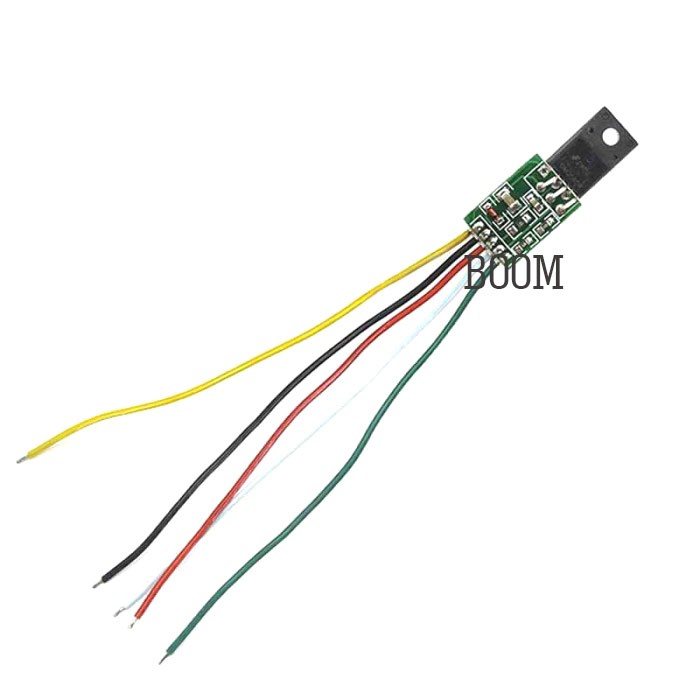

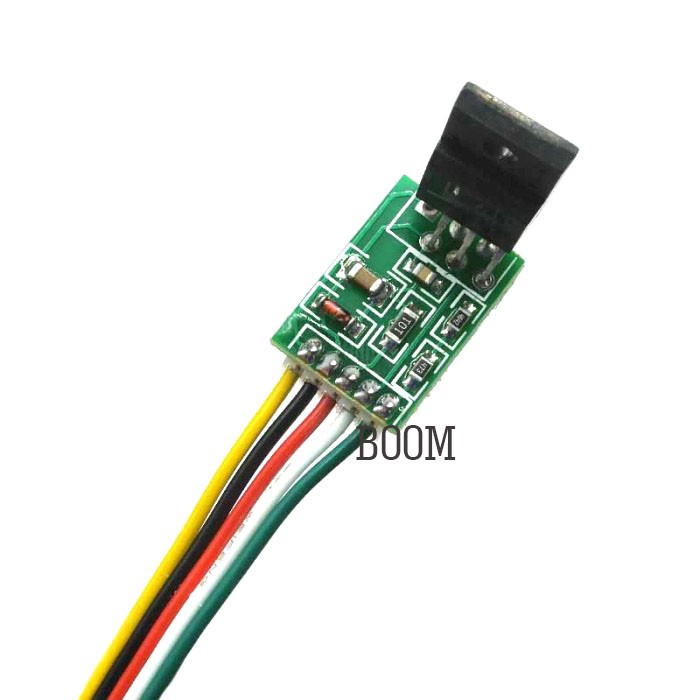

Gambar produk
