3 Digit LED Seven Segment 7 segmen 0.56" inch Red Common Cathode Merah

Detail 3 Digit LED Seven Segment 7 segmen 0.56" inch Red Common Cathode Merah

Perbedaan utama antara anoda dan katoda pada 7 segment terletak pada jenis sinyal listrik yang mereka terima. Anoda adalah terminal positif yang akan menyalakan segmen ketika sinyal positif diterapkan padanya. Sebaliknya, katoda adalah terminal negatif yang akan menyalakan segmen ketika sinyal negatif diterapkan padanya.

Jadi, pada seven segment dengan anoda bersama (common anode), ketika sinyal positif diterapkan pada terminal anoda, maka segmen-segmen pada seven segment yang terhubung ke katoda tertentu akan dinyalakan. Sebaliknya, pada seven segment dengan katoda bersama (common cathode), ketika sinyal negatif diterapkan pada terminal katoda, maka segmen-segmen pada seven segment yang terhubung ke anoda tertentu akan dinyalakan.

Pemilihan antara seven segment dengan anoda atau katoda bersama biasanya tergantung pada desain rangkaian elektronik dan kebutuhan dari sistem yang akan menggunakan seven segment tersebut.


Jumlah kaki : 12 pin
Tinggi angka : 0.56inch / 14.3mm
Ukuran display :
P : 37.5MM
L : 19mm
T: 8mm
Warna : Merah
Jumlah digit : 3 angka
Jenis Kolon : Titik
Jenis Segment : Common Cathode (Pin GND (-) jadi satu)
Tegangan Kerja : 2.8 - 5.0V DC (rekomendasi 2.8-3.3v kalau ke 5V bisa menggunakan R 100-220 Ohm. Tanpa Resistor berpotensi tidak tahan lama terutama bagian dot)

Isi Paket
1x 7 Segment 3 digit Common Anoda/Katoda

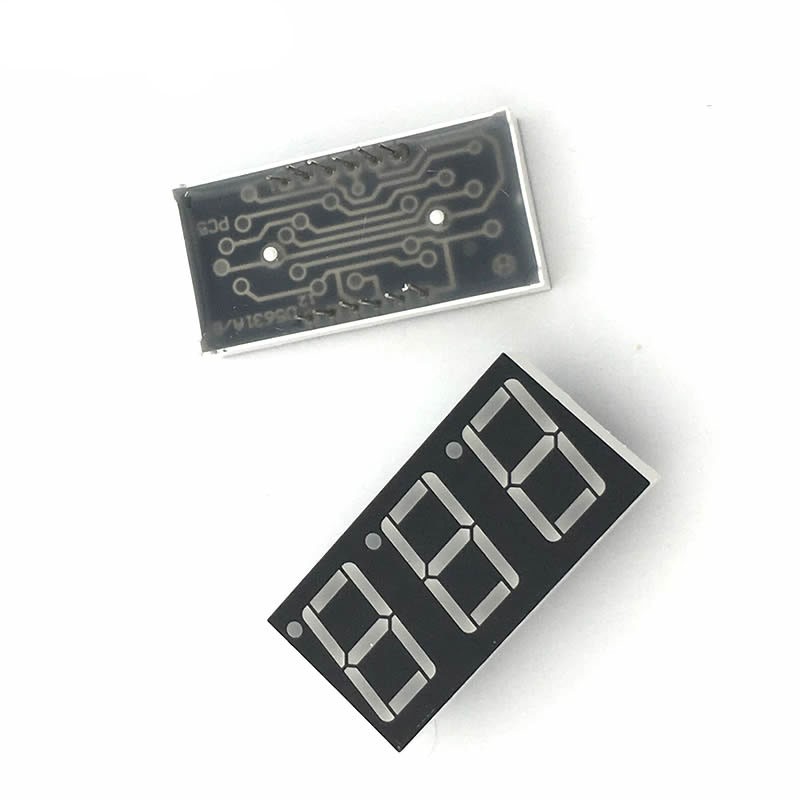

Gambar produk
