10A Driver LED 20W 30W 50W 100W DC Step Up Boost Converter CC CV

Detail 10A Driver LED 20W 30W 50W 100W DC Step Up Boost Converter CC CV

10A Driver LED 20W 30W 50W 100W DC Step Up Boost Converter CC CV

Sangat praktis dan cocok sebagai driver LED berbagai type dan peralatan lain yang membutuhkan tegangan lebih besar dari sumber listrik yang ada. Module menggunakan PCB type aluminium yang berguna juga sebagai pendingin sehingga lebih praktis dan ekonomis.

Spesifikasi:
Input Voltage : DC 8.5V - 48V
Output Voltage : DC 12V - 54V (Adjustable)
Output Current : 10A Max (Perlu tambahan Heatsink jika di atas 6A)
Output Constant Current : 0.2-8A (Output jangan di short saat adjust current)
Efesiansi : 96%
Working frequency : 150KHZ
Output Ripple : 2% (MAX) 20M-bandwidth
Operating Temperature : Industrial (-40'C to +85'C), jika suhu sudah melebihi 40'C di sarankan ditambah heatsink
Dynamic response speed : 5% 200uS
Over circuit protection : yes
Input Reverse Polarity Protection : yes
Dimensi : 70mm x 36mm x 13mm

Cara penggunaan:
Pertama ukur tegangan output di sesuaikan dengan tegangan beban dengan cara memutar potensio warna biru ke kiri untuk menambah nilai sedangkan ke kanan untuk menurunkan nilai.
Kedua pasang ampere meter / AVO di antara module converter dengan beban untuk mengukur arus saat menyetel / adjust current dengan memutar potensio warna biru, kekiri menambah sedangkan ke kanan mengurangi.
Ketiga converter sudah siap digunakan.

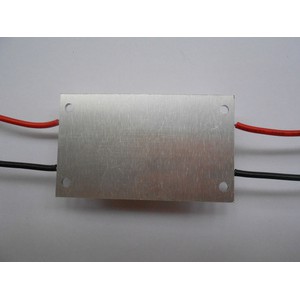

Jika ingin menambahkan heatsink cukup ditempel dibawah PCB Aluminium dengan ditambah thermal paste.

Versi yang sudah dilengkapi heatsink:
https://www..com/arfanstore/10a-150w-dc-boost-step-up-converter-driver-led-cc-cv-charge-battery

Catatan:
Saat menyetel arus jangan langsung menghubungkan output karena ini type step up / booster yang dapat mengakibatkan module ini rusak.
