10A DC DC Boost Step Up Converter Booster CC CV In 8.5-48V Out 12-54V

Detail 10A DC DC Boost Step Up Converter Booster CC CV In 8.5-48V Out 12-54V

10A DC DC Boost Step Up Converter Booster CC CV In 8.5-48V Out 12-54V

Sebagai booster atau manaikan tegangan input supaya output lebih besar dengan fitur CC (Constant Current) dan CV (Constant Voltage) yang dapat di adjust / setel. Tegangan input dan output lebar sehingga lebih luas dalam penggunaanya untuk semua kebutuhan DIY dan elektronik lainnya.

Spesifikasi:
Input Voltage : DC 8.5V - 48V
Output Voltage : DC 12V - 54V (Adjustable)
Output Current : 10A Max (Perlu tambahan Heatsink jika di atas 6A)
Output Constant Current : 0.2-8A (Output jangan di short saat adjust current)
Efesiansi : 96%
Working frequency : 150KHZ
Output Ripple : 2% (MAX) 20M-bandwidth
Operating Temperature : Industrial (-40'C to +85'C), jika suhu sudah melebihi 40'C di sarankan ditambah heatsink
Dynamic response speed : 5% 200uS
Over circuit protection : yes
Input Reverse Polarity Protection : yes
Dimensi : 70mm x 42mm x 13mm

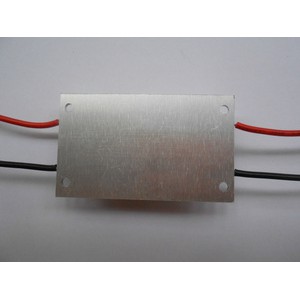

PCB sudah menggunakan type Aluminium Base yang berfungsi juga sebagai pendingin, jika pemakaian di atas 6A atau module terasa panas bisa dipasang heatsink tambahan dibawah PCB. Pemasangannya pun sangat mudah tinggal di oles thermal pasta atau thermal glue dibawahnya dan tempel heatsinknya.

Cara penggunaan:
Pertama ukur tegangan output di sesuaikan dengan tegangan beban dengan cara memutar potensio warna biru ke kiri untuk menambah nilai sedangkan ke kanan untuk menurunkan nilai.
Kedua pasang ampere meter / AVO di antara module converter dengan beban untuk mengukur arus saat menyetel / adjust current dengan memutar potensio warna biru, kekiri menambah sedangkan ke kanan mengurangi.
Ketiga converter sudah siap digunakan.

Catatan:
Saat menyetel arus jangan langsung menghubungkan output karena ini type step up / booster yang dapat mengakibatkan module ini rusak.

Gambar produk
